SH3---剃齿刀计算程序(含滚刀校验,曲率计算,功能齐全)

xhclkhf

有种就上传呀，炫耀啥呀。

lori

刀疤五 发表于 2011-7-8 14:01


登录/注册后可看大图

有用户问：剃刀设计为什么要考虑滚刀参数？
我的回复：输入滚刀法向齿形参数后，程序会显示真正的滚后剃后 ...

很不错....一针见血，值得学习！！

刀疤五

剃刀计算包含了滚刀校验，用处是：一是确定工件渐开线的实际起始，终止圆，用于校验力平衡剃齿。二是控制剃齿超越量，保证剃刀外径与工件的啮合位置在工件根部沉割量最大的位置附近，不干涉。
写一个合适的程序，是要付出很多辛苦劳动的.由于一些原因,程序暂不能共享.只是作了较详细的介绍.并不是炫耀,只是希望有兴趣的朋友一起来讨论剃齿刀.

春哥li

我有一参数。麻烦楼主验算一下：齿轮M2.75 z13 α22.5 da40.25 df31.18 ζ-0.206 滚齿Wk12.33 剃齿Wk12.26 k＝2 B26 剃齿刀β9 z85 s2.341 da233.82谢谢。非常希望分享楼主的软件，特别是剃齿刀修磨excel输出和标准齿轮计算部分。可以的话我的邮箱cg02162qq.com

刀疤五

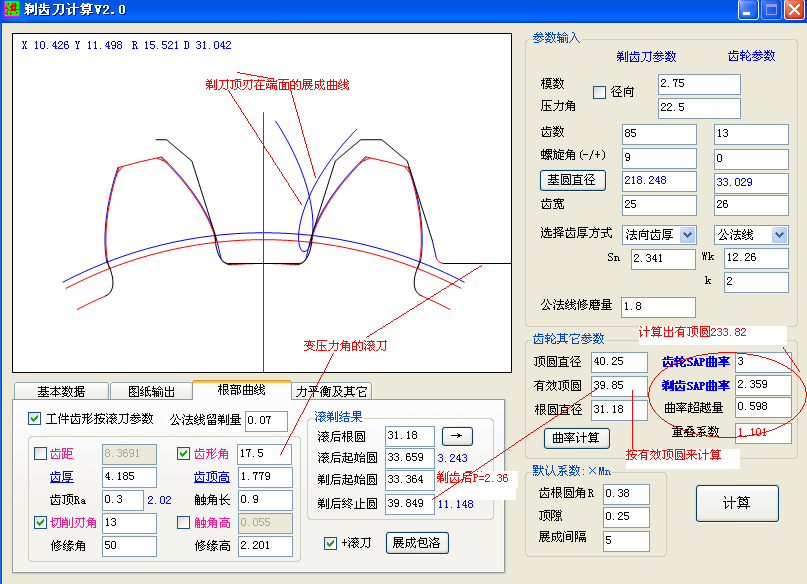

提供的参数不够齐全.自已补了些数据

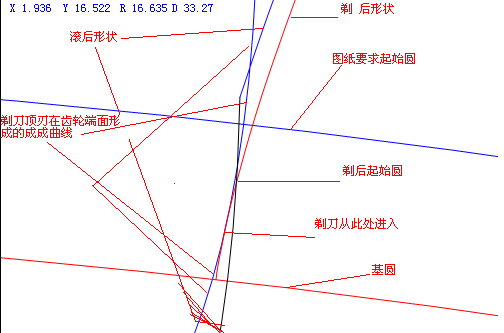

剃刀刃磨至,W7=53.7,DA=229.67后,剃齿效果更好.详见图示.

蜀国无双

啊啊来了，请给我一个吧

jacmwg

刀疤五 发表于 2011-7-12 09:20


登录/注册后可看大图

不是的，老用户都是免费使用的，完会滴免费。

洪大侠：
         有个问题，想知道你的软件能不能验证滚刀代用，需要什么条件？

logxing

jacmwg 发表于 2011-12-3 09:18


登录/注册后可看大图

洪大侠：
         有个问题，想知道你的软件能不能验证滚刀代用，需要什么条件？

(1)滚刀齿形验证，滚刀代用共用的计算
(2)滚后，剃后渐开线起始圆（或磨后）以及挖根量的计算
(3)全齿廓曲率半径，齿轮齿根圆角与齿条齿顶圆弧的关系及计算
以上三点可完整解决滚刀代用计算问题，这些功能均包含在SN3.1企业版中，企业用户可申请免费试用。

刀疤五

jacmwg 发表于 2011-12-3 09:18


登录/注册后可看大图

洪大侠：
         有个问题，想知道你的软件能不能验证滚刀代用，需要什么条件？

可以验证滚刀代用情况,不需要什么条件.
企业版可调,存,齿轮库,剃刀库,滚刀库,用起来方便.
估计你还不是老用户,没用过此软件.

jacmwg

刀疤五 发表于 2011-12-5 13:43


登录/注册后可看大图

可以验证滚刀代用情况,不需要什么条件.
企业版可调,存,齿轮库,剃刀库,滚刀库,用起来方便.
估计你还不 ...

也不需要所代用刀具的相关参数吗？
是的，我之前没有用过大侠的这个软件，听大侠说该软件有验证代用刀具功能就更渴望能用用这个软件了，而且最近常遇到代用刀具加工的问题，令人有些头疼，不知道大侠能不能提供软件噢？
