SH3---剃齿刀计算程序(含滚刀校验,曲率计算,功能齐全)

hx888

不多说，发出来验证一下。h759479060@qq.com

wanyong0004

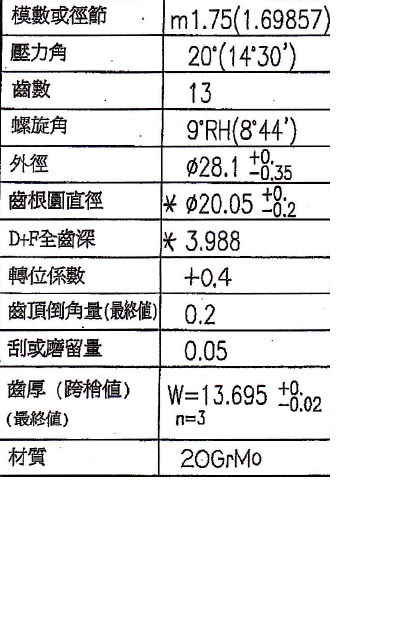

我这边有一个参数你验证一下剃刀齿形，附件，一直困扰我。

wanyong0004

wanyong0004 发表于 2021-8-16 17:27
我这边有一个参数你验证一下剃刀齿形，附件，一直困扰我。

齿形齿顶相对齿根整体外凸0.004U

wanyong0004

产品功能模块
1．原始设计参数
原动机概况：输入功率P(kW)或输入端扭矩T(n.m)、输入端转速 n_s ( r/min)
工作机概况：输出轴转速n_e (r/min)、总传动比u = n_s / n_e
使用系数KA、齿轮材料选择、承载能力特征值K*、齿宽系数的确定
2．默认参数配置管理
用户可以创建管理默认参数配置，通过默认参数配置，可以使用户在计算新的齿轮系统时自动使用预先配置的默认参数，它包括承载能力特征值K*、齿轮材料选择、使用系数KA、齿轮精度、基本齿廓、使用寿命等参数。这样可以大大简化用户的操作，使用户使用起来更加方便。




3．传动比分配
软件提供了德国G.Nimann-H.Winter合著的《机械零件》的分配方法、《齿轮手册（第二版）》的分配方法和《现代机械传动手册》的分配方法，软件可以分配出四级传动比，并且四级传动同时设计计算。经过分析《齿轮手册》、《现代机械传动手册》和《机械设计手册（化工版）》所提供的传动比分配都源自于《机械零件》。




4．中心距确定
自动计算中心距并选择接近的标准系列值，动态显示各级结构关系，检查各级干涉（相碰）情况，使设计参数合理可靠。




5．几何参数优化设计
通过给定齿轮参数的各项优化目标（模数大小和系列、齿轮齿数和齿数和、总变位系数的大小、各级齿轮螺旋角大小和εβ的合理范围），系统自动计算出符合优化条件的各组可选的几何参数，并给予各组参数加权评估，按照加权值选择。各级齿轮可按条件分别优化。




6．挂轮计算
在几何参数优化界面中，可以选择“计算差动挂轮”按钮，对当前级的齿轮参数进行差动挂轮计算。计算完成后，可以将数据输出保存到文本文件中。




7．总变位系数分配
软件提供了瑞士VS15525法、德国DIN3992法、哈工大法、ISO等弯曲B法、ISO等弯曲C法、等滑动率法、重合度εα最大法、封闭图法和改变节点位置法等9种的总变位系数分配方法，每种方法都以图形化方式生动表达。




8．动态啮合分析
通过鼠标双击绘图区，可以实现提供动态运动仿真。并且可以显示每级的啮合分析图，有精确的齿形图，可以清晰看到啮合过程和侧隙。灵活的缩放功能，可以让您看到任何细微之处。




9．修形计算
软件可以进行齿向修形、齿廓修形和热变形修形计算。
10．精度计算
软件采用了最新国际精度标准ISO1328-1/2和4个技术报告ISO/TR10064-1/2/3/4。提供了多达8种的侧隙类型选择、4种齿厚检测方法、齿坯检验和接触斑点检验计算。









11．强度计算配置管理
软件通过强度计算配置管理部分，可以创建适合各种条件的齿轮强度计算方法，通过它管理和创建适合企业自身计算条件的计算方法，使得齿轮强度计算数据便于管理和统一，同时通过计算过程配置后，齿轮强度计算只需要一步操作就可完成包括接触强度、弯曲强度和胶合计算在内的复杂计算过程。在原始计算数据输入界面中选择计算配置后，直接选择“确定”按钮就可完成强度计算。




软件同时提供强度计算中每一个参数或系数的详细计算，用户可以一步计算完成，也可以单步顺序执行计算每一个参数或系数，最终完成强度计算，甚至可以单独修改计算其中的某一个参数或系数，剩余的计算软件会按配置内容自动完成。




12．接触强度计算
软件提供了各个参数或系数的计算，在弹出菜单中选择指定的参数或系数，软件将会显示该参数或系数的计算界面，用户可以在界面中修改计算内容，新的计算结果将会自动应用到后续的计算过程中。
13．弯曲强度计算
和接触强度计算一样可以查看和修改每一个参数或系数的计算内容和过程。









14．胶合计算
胶合承载能力计算是按GB6413-86标准计算的，软件列出了详细的计算参数或系数的计算值，通过修改界面的各个参数的值，软件会立即重新计算胶合安全系数，选择“确定”按钮后，计算数据就得到确认和返回。




15．强度计算报告
强度计算完成后，用户即可输出强度计算报告，系统默认提供了简单、一般和详细三种报告类型。通过定制报告格式，用户可以输出自定义格式的强度报告。
16．几何计算
提供已知变位系数x1，x2，螺旋角β求中心距a’；已知变位系数x1，x2，中心距a’求螺旋角β；已知中心距a’、螺旋角β求总变位Σx，并分配变位等三种几何方法。




17．几何参数查看与输出
软件提供用户详细的将几何计算参数的查看，并可以保存打印输出。



孤影落叶

是寻龙团队制作的吗

127575

求一个923071516@qq.com

michaelyang

真是厉害，我真顶。顶。。顶。。顶。。

xiexie6885

没有免费的午餐！这是真理！
所有程序都是编程者的心血成果和呕心沥血！
建议楼主共享个试用版：比如可以运行30次或试用1个月！
让大家明白它真的是“史上最牛”！

chuandong-chuan

五哥出品必属精品

英雄英雄

好多年了，能不能分享一下！
