小模数弧齿锥齿轮制造厂家哪家比较好？

ygq220 · 发表于 2011-6-30 08:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 ygq220 于 2011-7-4 11:00 编辑

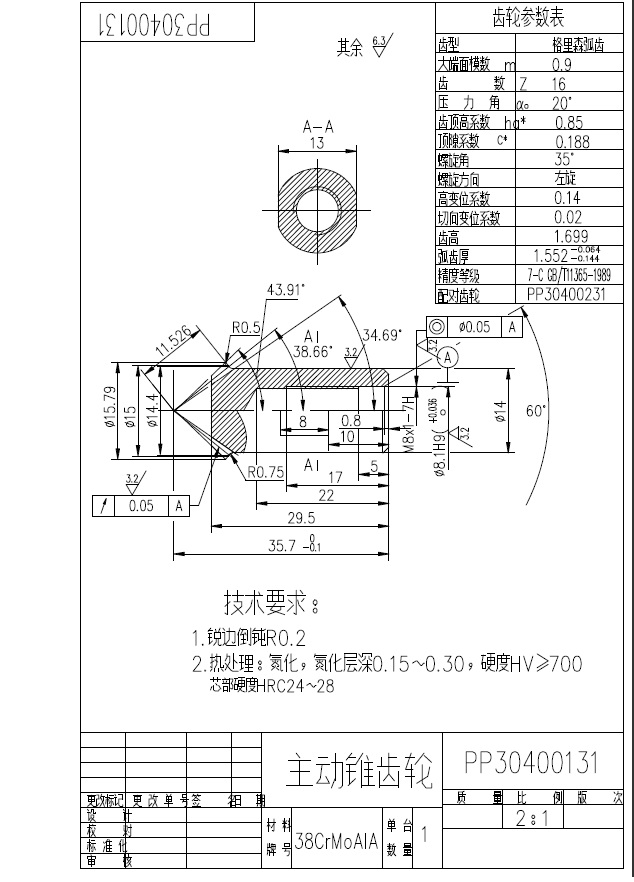

我们目前的模数0.9，齿数16/20的格里森制弧齿锥齿轮噪音，寿命都很差。精度图纸要求是9级，材料是38CrMoALA，热处理：氮化，氮化层深度0.15-0.3，芯部硬度HRC24-28，表面硬度HV>=700，按理说，这样的要求除了精度不够外，寿命应该能行。现在怀疑热处理不过关。接下来要去检验一下硬度。根据前面的实验，我们也对图纸的要求重新审核，我们联系了目前的外协厂，外协说他们这种模数的小齿轮一般都是铣完就算完了，不会进行研齿或磨齿加工，所以精度达不到更高的要求。另外我在我们机器上做了一下接触分析，发现接触区只在从动齿轮小端5%左右的一块。所以想请教各位，这么小的弧齿锥齿轮一般如何要求质量？哪里的工厂对小模数弧齿锥齿轮加工比较好？
补充一下，我们目前想找能做7级精度的小模数弧齿锥齿轮厂家。希望各位能提供一些这方面厂家的信息。图纸我后面会放上的。

songlidong · 发表于 2011-6-30 10:33

首先这套齿轮接触区不好，我想还是加工的问题，氮化前后你看一下能差多少，先检氮化前的接触区，氮化后在检一下就知道了

zhangjun · 发表于 2011-6-30 16:17

图纸发上来看一看啊！目前看要求不高，应该很好做的！

天生我才 · 发表于 2011-6-30 21:58

回复 ygq220 的帖子

轴交角是多少，给一份图纸看看，邮箱cs300ljh@sina.com

ygq220 · 发表于 2011-7-3 13:26

本帖最后由 ygq220 于 2011-7-4 11:01 编辑

补充一下，我们目前想找能做7级精度的小模数弧齿锥齿轮厂家。希望各位能提供一些这方面厂家的信息。图纸我后面会放上的。
轴交角90°，热处理之前的接触区确实没分析过。我们这次会跟踪的。

ygq220 · 发表于 2011-7-12 11:42

有了解浙江双环传动和浙江丰立机电的吗？这两家的质量如何？

mfd931867588 · 发表于 2011-7-14 09:01

回复 songlidong 的帖子

你这齿轮在永康大多数的厂家都好做的。恒利齿轮厂专业做小模数弧齿锥齿轮的

ygq220 · 发表于 2011-7-20 13:22

这次做本来是想不惜血本找好厂家做的，可是找了两个，人家都在忙外单，没时间做，真是无奈啊，我们国家好的加工企业大部分做出口，怎么好东西就不留给自己呢？当然，不能完全怪这些企业，国家应该从体制上找原因啊。

ygq220 · 发表于 2011-7-20 13:29

永康的还真没联系过，不过我在网上粗略一搜，还真没找到很有加工实力的小模数弧齿轮制作厂家，可能他们的网上宣传力度不够。电动工具的齿轮一般转速并不高。另外使用也不频繁，而我们这款气动工具齿轮主动轮转速在18000转，使用较频繁，对寿命要求也较高，所以，对齿轮的要求无论是从精度上还是材料及热处理上都要求要严格达到标准。所以，这次想找有加工实力和可靠检测设备的厂家合作。

woodee · 发表于 2011-7-20 15:19

回复 ygq220 的帖子

楼主你好！

气动工具18000rpm的弧锥齿轮副，2年前就有人网上求购过了。
批量大的话，建议大轮采用粉末冶金件，与钢制淬硬小轮啮合，实践证明有着很好的动力和寿命效果。

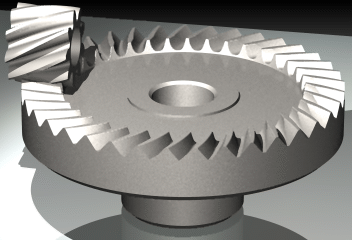

是否尝试一下下图所示端面齿轮副（传动比4.1）：
SBG0937 Profile-02.gif
