求教：差速器锥齿轮画法

有梦的人 · 发表于 2011-7-29 09:00

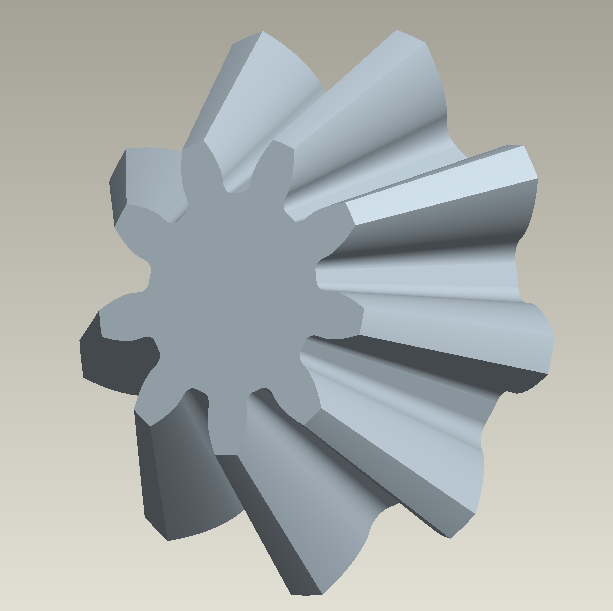

这是一个基于加工的直齿锥齿轮的模型，希望和大家一起讨论，共同提高

zzg7906 · 发表于 2011-7-29 12:34

您这是背锥法还是球面渐开线做的。

有梦的人 · 发表于 2011-7-30 12:29

zzg7906 发表于 2011-7-29 12:34

登录/注册后可看大图

您这是背锥法还是球面渐开线做的。

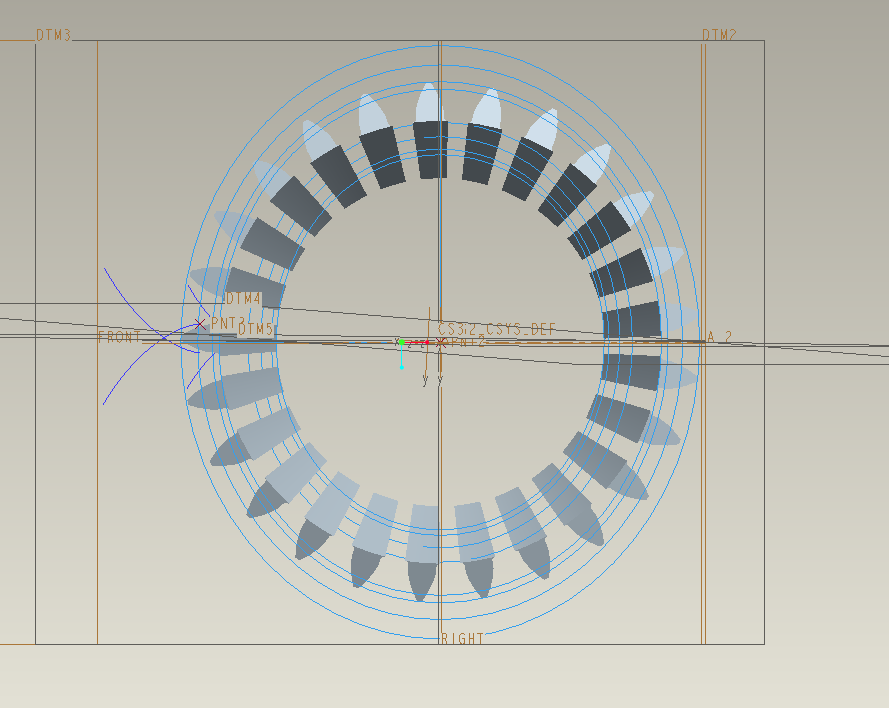

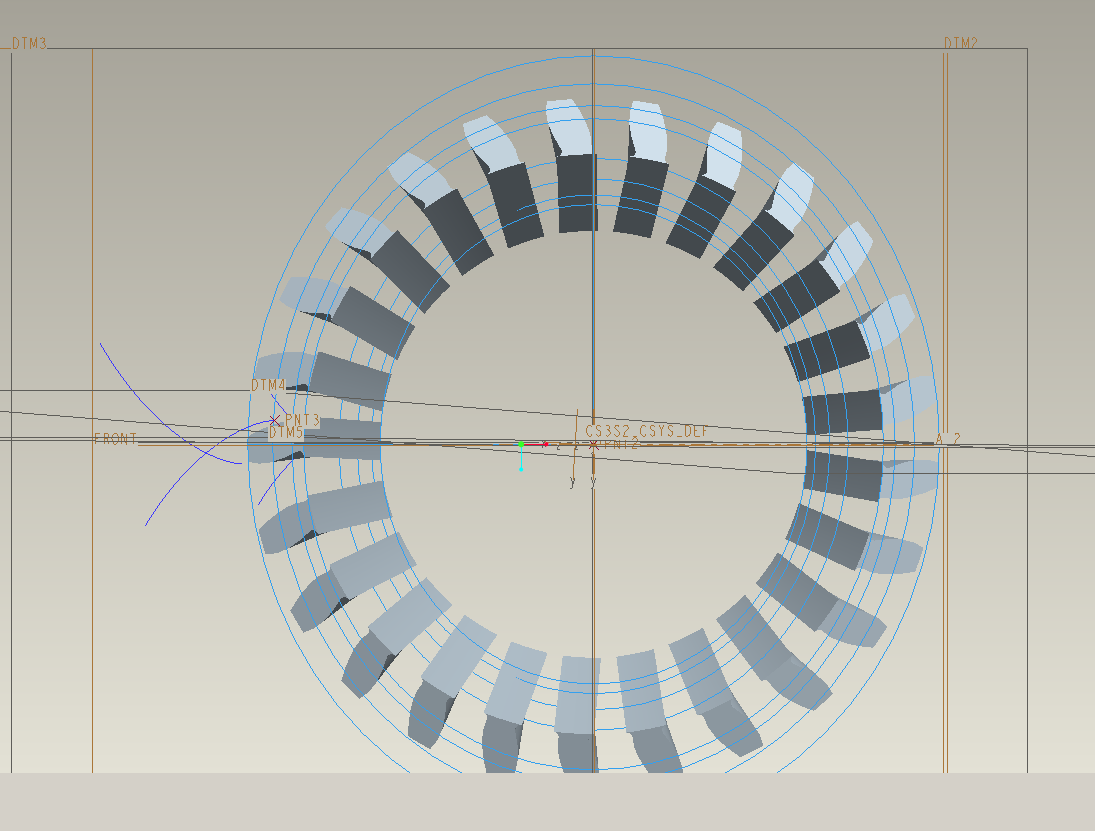

既不是背锥模型也不是球面渐开线的，是根据加工的8字啮合原理画出来的，呵呵，背锥和球面渐开线的我都尝试过，不行，主要是想作为有限元分析的模型，背锥那样的没法搞齿根过渡地方，有时还会出现一些错误，球面渐开线的话，主要也是齿根过渡处理问题，不知该如何下手，所以就直接从加工入手了，当然，我这个模型不能作为加工齿轮时开模用

xunyouzhe · 发表于 2011-8-1 09:59

分享是一种精神

有梦的人 · 发表于 2011-8-2 08:57

本帖最后由有梦的人于 2011-8-5 13:05 编辑

tmp.rar (307.52 KB, 下载次数: 22)

2011-8-5 13:04 上传
点击文件名下载附件

有梦的人发表于 2011-7-30 12:29

登录/注册后可看大图

既不是背锥模型也不是球面渐开线的，是根据加工的8字啮合原理画出来的，呵呵，背锥和球面渐开线的我都尝试 ...

倒不是躲躲闪闪的，我只是个人爱好者，模型刚刚参数化好，不要着急嘛，搞的差不多的话，我肯定会传上来的,我更新了一下，和大家分享了，齿数比9：14，费老也看一下啊，我还不知道啮合有没有干涉，请大家不吝赐教

eveningjun · 发表于 2013-1-11 15:58

我做的参数锥齿轮....有点问题...改变齿数齿形变弯了,为什么??能不能有人回答一下我的问题.
