求教：差速器锥齿轮画法

有梦的人 · 发表于 2011-6-29 09:26

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由有梦的人于 2011-6-29 14:36 编辑

也看了不少资料，还是不太明白差速器齿轮的画法（面向NVH分析），有很多按背锥展开的画法，可是都是直接在平面上画出渐开线，然后生成体，问题是这样做出来的齿轮齿形体与齿坯之间结合有问题（边界处理不太好，不利于优化网格分析），也想过用球面渐开线，可是齿根过渡地方又不知道怎么考虑，请高手指教，小弟在此先行谢过了，我QQ:546238013

lyshanshi · 发表于 2011-6-29 14:04

我也是和楼主一样不会。

hebeidongli · 发表于 2011-6-29 15:47

这个不好找吧

有梦的人 · 发表于 2011-6-29 16:24

hebeidongli 发表于 2011-6-29 15:47

登录/注册后可看大图

这个不好找吧

是啊，有高手都不愿意赐教啊，看来还是得靠自己啊

hebeidongli · 发表于 2011-6-29 16:29

回复有梦的人的帖子

高手都比较低调

hyfjy · 发表于 2011-6-29 21:52

传上要做的齿数及模数，就事论事比较容易，要从建模说起文章太大了，无法说哦。其实所有知道了建模办法的朋友大都是靠自己的努力，这不奇怪的。只要努力，就会有结果。看看现在精锻厂几乎是遍地开花就充分说明这攻下关键也不是难于登天的。

有梦的人 · 发表于 2011-6-30 09:37

本帖最后由有梦的人于 2011-6-30 09:44 编辑

hyfjy 发表于 2011-6-29 21:52

登录/注册后可看大图

传上要做的齿数及模数，就事论事比较容易，要从建模说起文章太大了，无法说哦。其实所有知道了建模办法的朋 ...

m=3,z1=19,z2=59,压力角＝22.5度，轴交角＝90度，ha*=1,c*=0.2的标准渐开线齿轮，如果能实现参数化最好了，如果做出来，麻烦说一下齿廓曲线是按球面渐开线还是按照背锥模型，另外就是齿根过渡地方又是怎么考虑的，谢谢啦

hyfjy · 发表于 2011-6-30 21:10

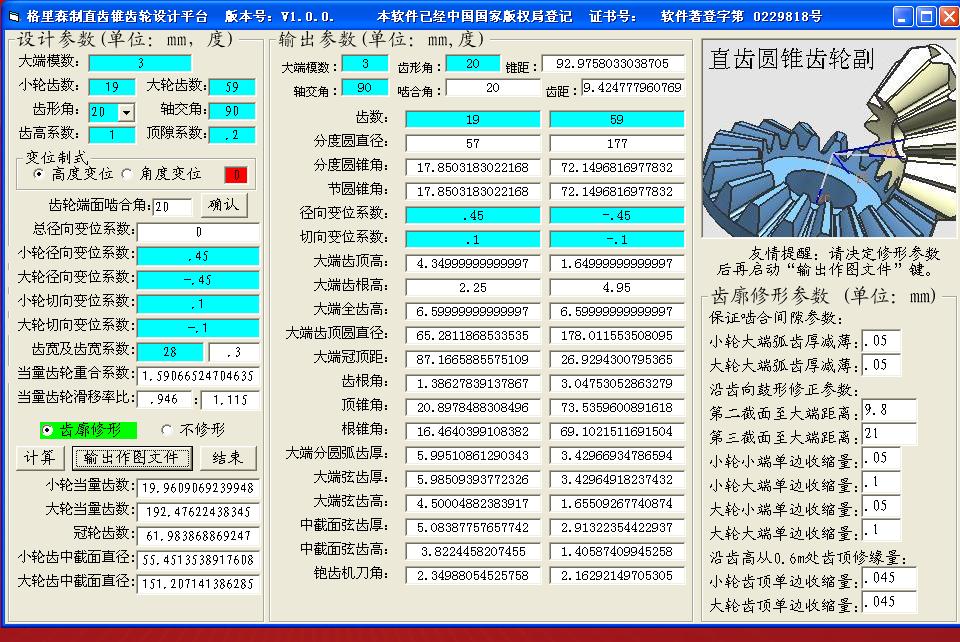

计算的界面如下：

计算的所有参数记录如下：

直齿圆锥齿轮副设计计算表
本软件已经中国国家版权局登记证书号：软著登字第 0229818 号
软件作者:hyfjy       计算日期:2011-06-30
一、输入参数
大端模数:m 3          小端模数: 2.09653913152581
      齿数:Z  19          59
   压力角:α 20
   轴交角:Σ 90
径向变位系数:Xn    .45          -.45
切向变位系数:Xt    .1          -.1
  齿顶高系数:ha＇ 1             齿顶隙系数:c＇ .2
设计齿宽:B 28             本次设计齿廓修形
      建议:三维模型大端齿根倒圆: R .9 , 三维模型小端齿根倒圆: r .6
二、计算输出参数
   压力角:α  =20
   啮合角:α′= 20
齿轮模数:M=3
      齿数:Z1=19                         Z2=59
两轴夹角:Σ= 90
  分度圆直径:d1= 57             d2= 177
分度锥角:X1= 17.8503183022168          X2= 72.1496816977832
节圆锥角:δ1= 17.8503183022168          δ2= 72.1496816977832
径向变位系数:Xn1= .45          Xn2=-.45
切向变位系数:Xt1=.1 Xt2=-.1
大端锥距:R1=R2= 92.9758033038705
大端齿距:P1=P2= 9.42477796076937
  大端齿顶高:ha1= 4.35          ha2= 1.65
  大端齿根高:hf1= 2.25          hf2= 4.95
  大端全齿高:h1=h2= 6.59999999999997
  齿顶圆直径:da1= 65.2811868533535          da2= 178.011553508095
  大端冠顶距:Aa1= 87.1665885575109          Aa2= 26.9294300795365
   齿根角:Xf1 = 1.38627839137867       Xf2= 3.04753052863279
   顶锥角:δa1 = 20.8978488308496       δa2= 73.5359600891618
   根锥角:δf1 = 16.4640399108382       δf2= 69.1021511691504
  大端弧齿厚:S1  = 5.99510861290343          S2= 3.42966934786594
  大端弦齿厚:S01 = 5.98509393772326          S02= 3.42964918237432
  大端弦齿高:H01 = 4.50004882383917          H02= 1.65509267740874
  中端弧齿厚:S中1  = 5.09238427390163          S中2= 2.91324067326556
  中端弦齿厚:S中01 = 5.08387757657742          S中02= 2.91322354422937
  中端弦齿高:H中01 = 3.8224458207455          H中02= 1.40587409945258
当量齿数:  Z当1= 19.9609069239948       Z当2= 192.47622438345
冠轮齿数: Z冠= 61.983868869247
刨齿机用齿角:  Y1  = 2.34988054525758          Y2= 2.16292149705305
当量齿轮重合度:  ε= 1.59066524704635

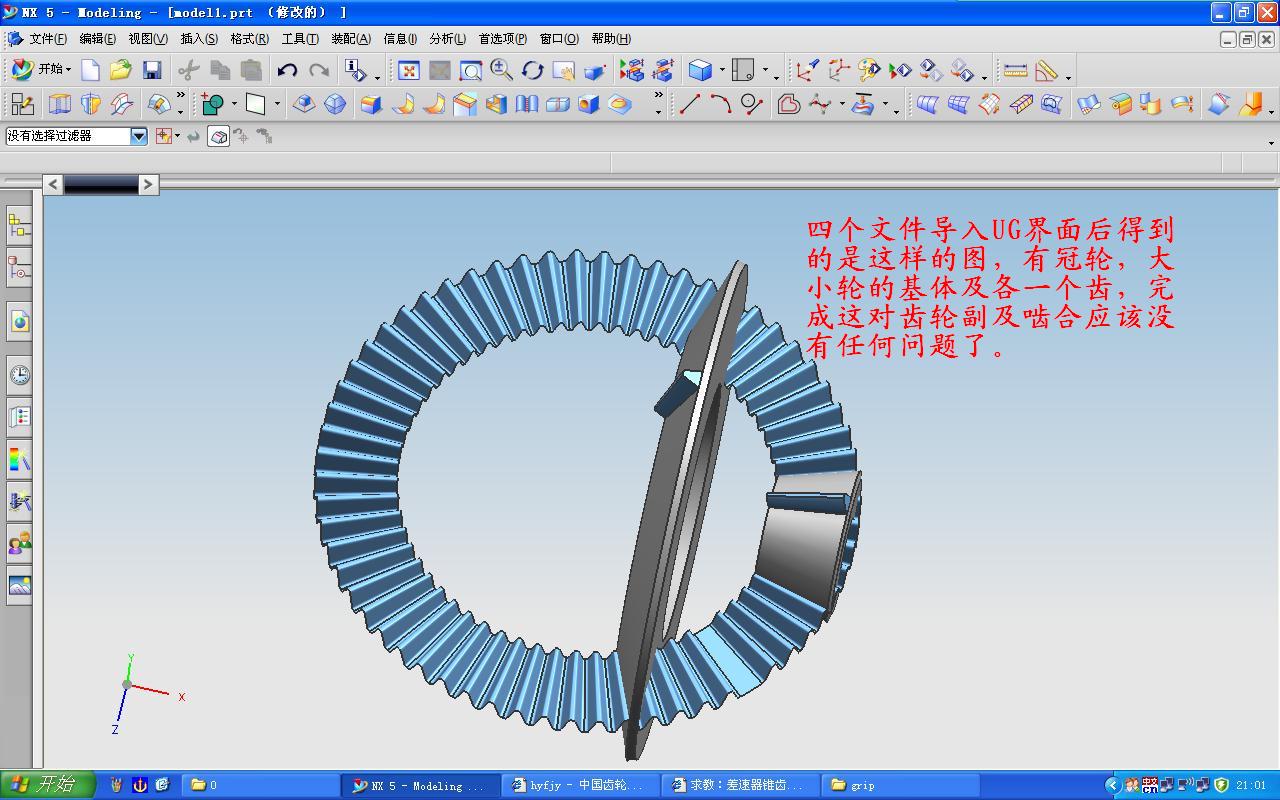

用四个grip文件导入UG的文件界面后得到的图如下：

有以上的图应该可以完成这对直齿锥齿轮副的所有建模任务了。这是按锥面的渐开线制作的。

以下四个grip文件按有关要求别导入UG的文件界面后自己可以一试。

Z1.rar (83.34 KB, 下载次数: 37)

Z2.rar (83.24 KB, 下载次数: 37)

Z1-Z2.rar (876 Bytes, 下载次数: 33)

Z00.rar (84.2 KB, 下载次数: 39)

我这可以说是“非参数化作图”的典型，只在计算时输入所有参数，得到的所有参数全部点座标化，也就没有参数了。但所作之图完全符合设计要求，这次计算已修形。

hyfjy · 发表于 2011-6-30 21:48

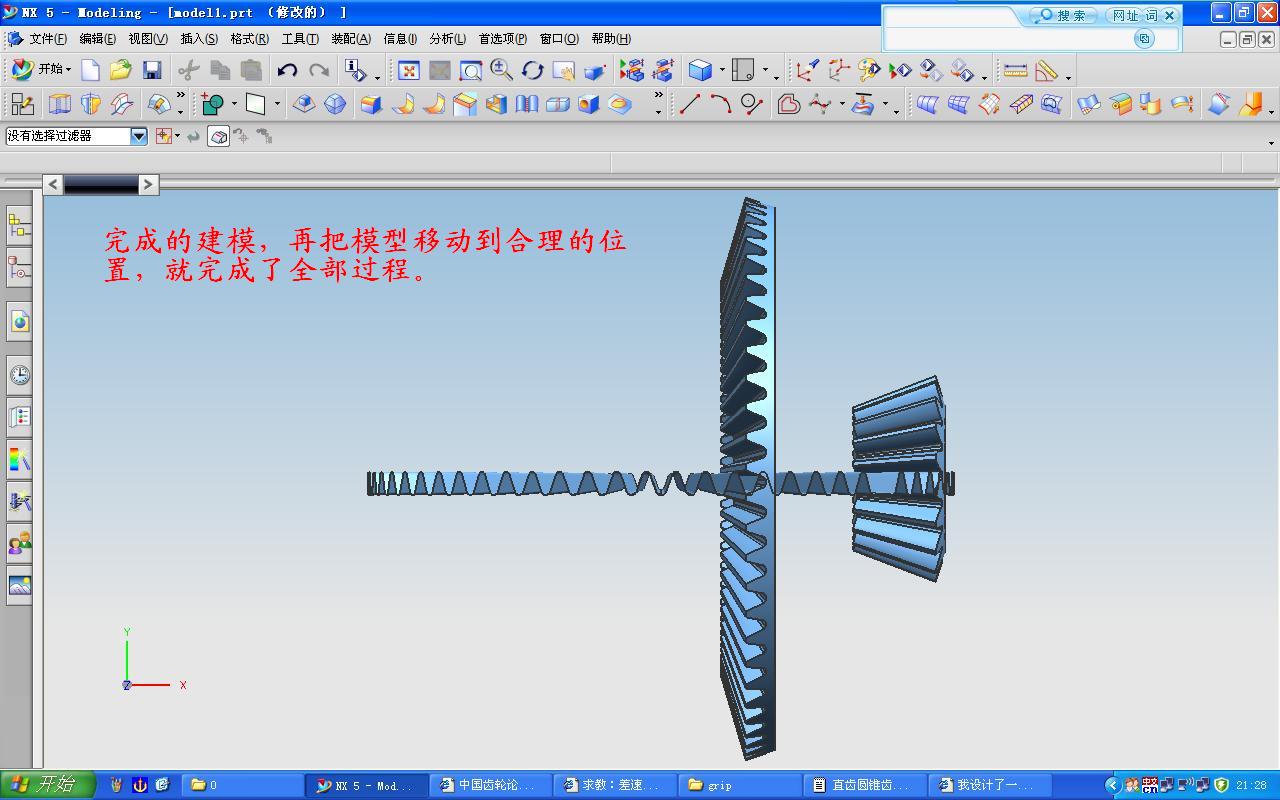

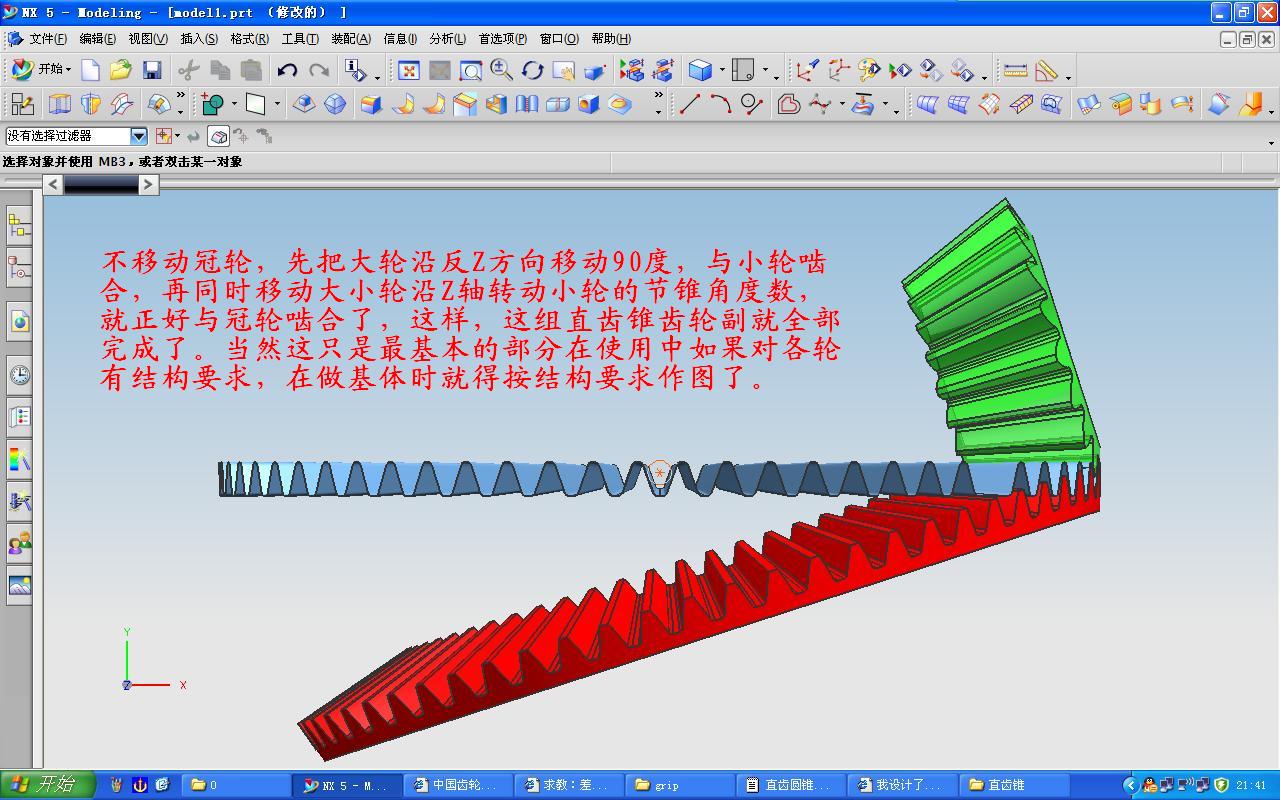

又花了点时间，完成了这对齿轮副的全部作图：

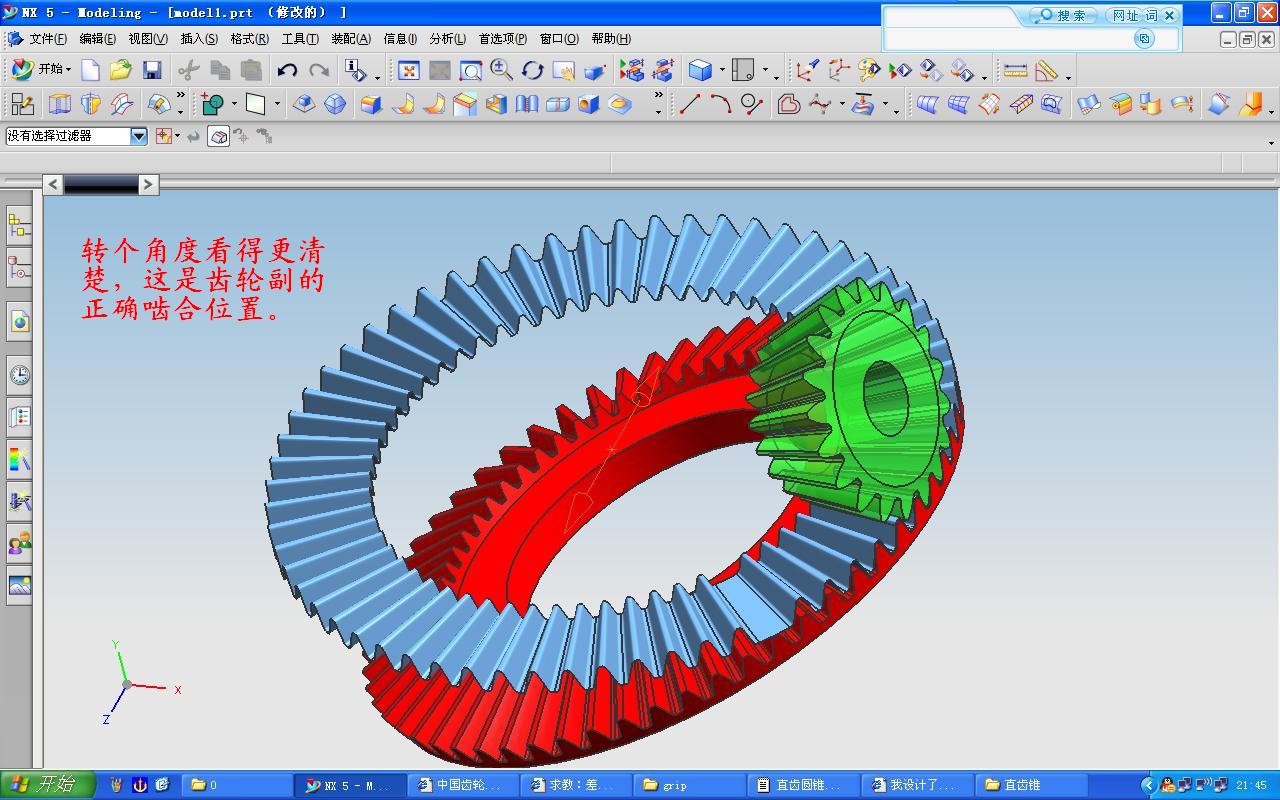

配上颜色后是不是很美？

有梦的人 · 发表于 2011-7-6 22:13

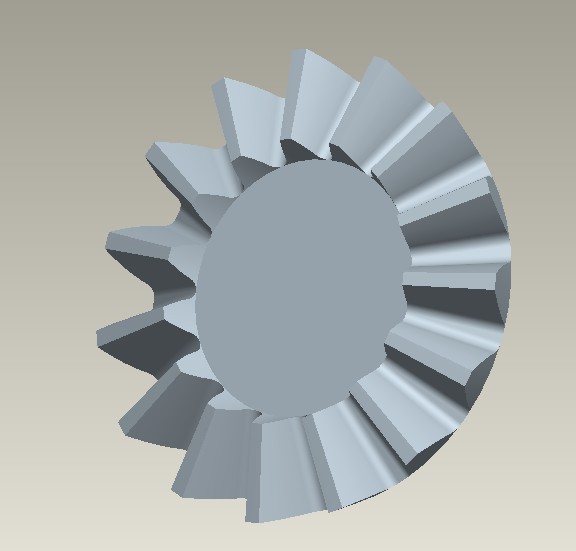

我画的锥齿轮，虽然还没有最终完成，也算是有点长进了，大家多多指教啊，共同提高
