四齿闭合连动

yyp_1975 · 发表于 2011-6-27 12:13

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yyp_1975 于 2011-6-27 12:13 编辑

各位大侠，急求

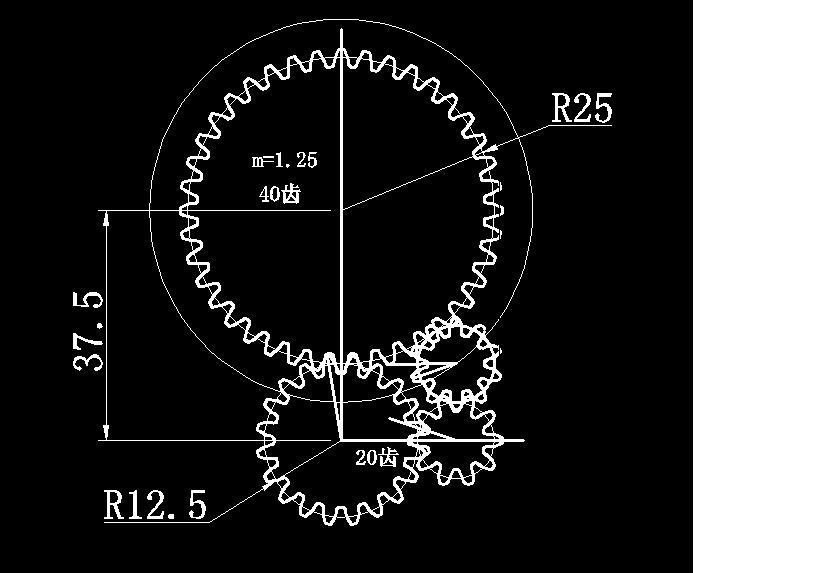

m=1.25,Z1=20,Z2=40，介轮的位置和齿数如何确定（注介轮齿数可选9，10，11，12）

yyp_1975 · 发表于 2011-6-27 12:16

现在是两个介轮的齿对不上？？怎样才能啮合上？

hesheya · 发表于 2011-6-27 15:59

你那个介轮好设计成中心距好调整的吗

hyfjy · 发表于 2011-6-27 20:05

列方程求解吧

陈飞 · 发表于 2011-6-27 21:16

20齿和40齿的已经啮合，介轮似为多余。

yyp_1975 · 发表于 2011-6-29 11:13

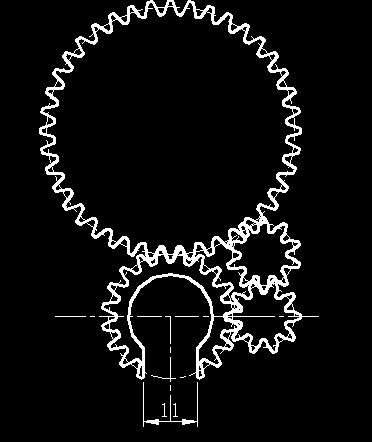

主动轮20齿（m=1.25）是断齿，介轮是起搭桥作用。只要主动轮20齿动从动轮40齿就动。介轮位置应是固定的。怎么才能确定位置？？？介轮的齿数怎么确定？？？方程怎么列？？？

dongjingzhiji · 发表于 2011-6-29 13:37

本帖最后由 dongjingzhiji 于 2011-6-29 13:39 编辑

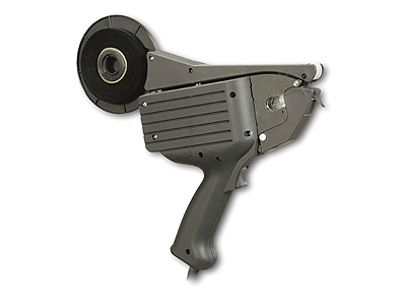

看到您这个缺口图，俺才恍然大悟。您是做缠绕机，对吧？

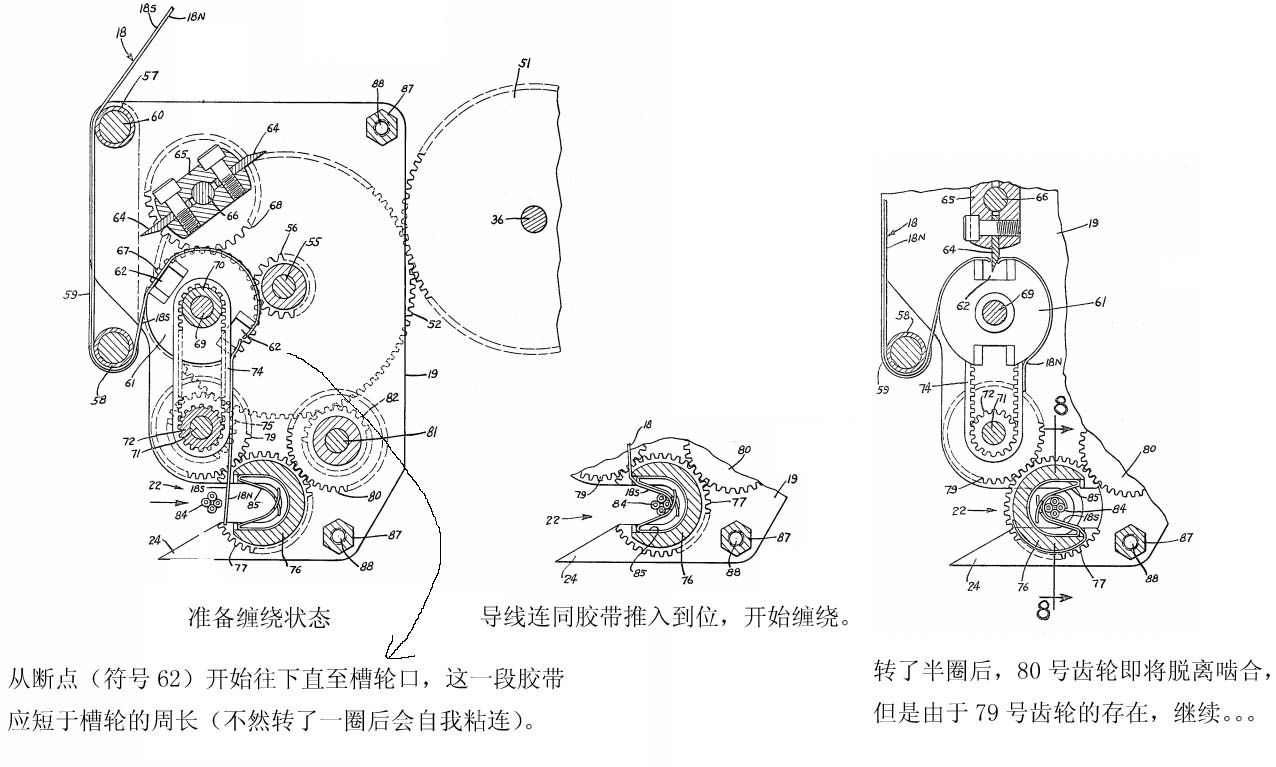

看看人家的对称结构，就巧妙地避免了求解方程的麻烦：

yyp_1975 · 发表于 2011-7-2 13:32

道理是和楼上的一样，但这组是低速手动转动。是锁的一部分。急求。怎么计算介轮的位置？？？？？

yyp_1975 · 发表于 2011-7-2 13:34

受锁盒的空间影响　不可以再加其它件。就四个齿轮。

yyp_1975 · 发表于 2011-7-3 12:39

这个问题这么难吗？怎么没人回答:Q
