用面齿轮替代部分螺伞

woodee · 发表于 2011-6-28 17:16

Andyhuang 发表于 2011-6-28 15:21

登录/注册后可看大图

楼主,如果斜齿与盘齿的中心不在同一线上，即有偏移，是否可行？

有交错轴的面齿轮：

Andyhuang · 发表于 2011-6-29 15:34

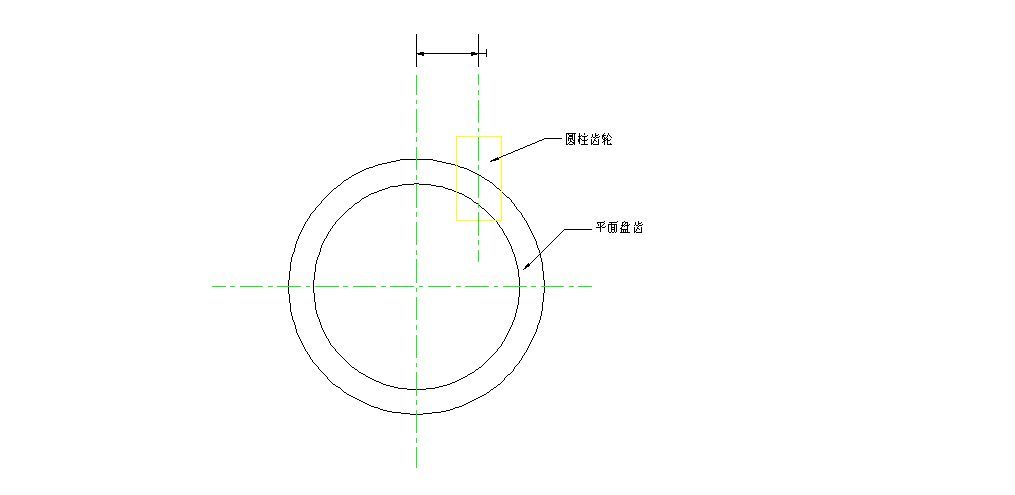

楼主，我说的是偏移，不是交错，如图附件所示；

DOGE · 发表于 2011-6-29 16:41

回复 Andyhuang 的帖子

这是HELIOCN吧，或者HRH，外国人也有把它分类在面齿轮里

Andyhuang · 发表于 2011-6-29 16:49

我也想知道怎么画法，请高手指点，分享点详细资料

woodee · 发表于 2011-6-29 17:39

Andyhuang 发表于 2011-6-29 15:34

登录/注册后可看大图

楼主，我说的是偏移，不是交错，如图附件所示；

呵呵，交错就是偏移啊。
我上面的图，就是你的这个。

woodee · 发表于 2011-6-29 17:40

Andyhuang 发表于 2011-6-29 16:49

登录/注册后可看大图

我也想知道怎么画法，请高手指点，分享点详细资料

很麻烦。我现在好没完成。主要是边界问题很复杂。

DOGE · 发表于 2011-6-29 18:34

本帖最后由 DOGE 于 2011-6-29 18:34 编辑

回复 woodee 的帖子

你是打算利用数学方程式来画那个偏置的面齿轮吗，上面的11楼的那个模型能介绍些方法吗？

woodee · 发表于 2011-6-29 22:31

本帖最后由 woodee 于 2011-6-29 22:46 编辑

DOGE 发表于 2011-6-29 18:34

登录/注册后可看大图

回复 woodee 的帖子

你是打算利用数学方程式来画那个偏置的面齿轮吗，上面的11楼的那个模型能介绍些方法 ...

是啊，我的所有齿轮3D建模，都是数学方程式画的。
算出某一剖面齿形线的方程，求得另一齿轮的共轭线，再用这些不同剖面的线做成齿面，就行了。

DOGE · 发表于 2011-6-30 09:33

回复 woodee 的帖子

那个偏置面齿轮也有用飞刀加工的，原理可能跟你建模方法差不多。继续关注，呵呵

woodee · 发表于 2011-6-30 13:26

DOGE 发表于 2011-6-30 09:33

登录/注册后可看大图

回复 woodee 的帖子

那个偏置面齿轮也有用飞刀加工的，原理可能跟你建模方法差不多。继续关注，呵呵

飞刀+轴向窜刀，效果等同。
