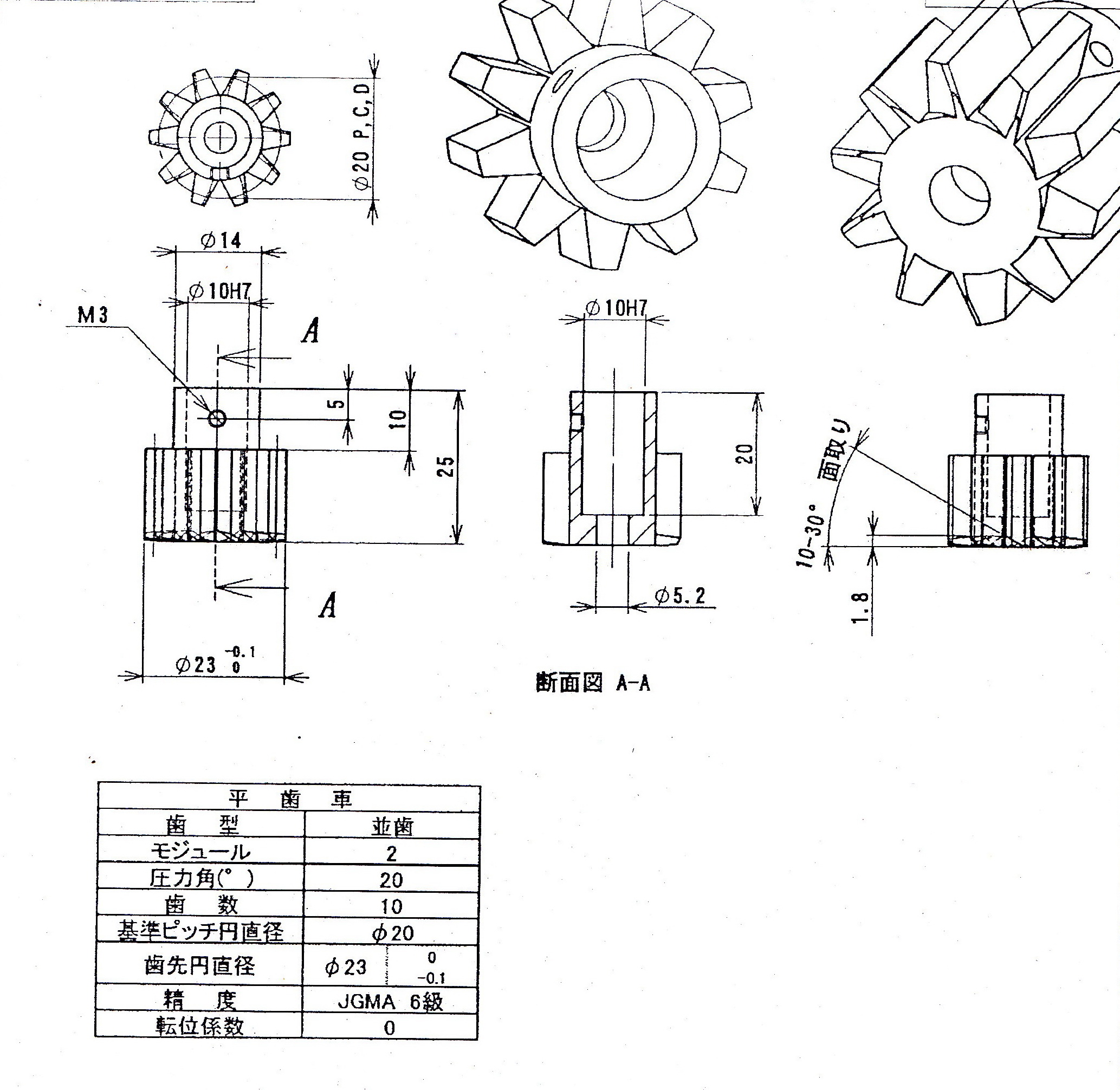

请帮忙看看这是什么齿轮，日本图纸，谢谢！

老羊 · 发表于 2011-6-22 08:39

您需要登录才可以下载或查看，没有账号？注册

x

xuefengtang · 发表于 2011-6-22 08:55

应该是报价图，还缺少其他要求。

老羊 · 发表于 2011-6-22 08:59

xuefengtang 发表于 2011-6-22 08:55

登录/注册后可看大图

应该是报价图，还缺少其他要求。

就是加工图，我只是把图框去掉了

xuefengtang · 发表于 2011-6-22 09:12

材料？热处理？齿厚尺寸？

老羊 · 发表于 2011-6-22 10:26

回复 xuefengtang 的帖子

图框被去掉了，材料看不到

，齿厚根据根据其它不就出来了吗？

闹闹 · 发表于 2011-6-22 11:53

渐开线齿轮。

天行健 · 发表于 2011-6-22 12:11

日本新手画得图纸,2模10齿,短齿制.

mrmrw · 发表于 2011-6-22 13:15

是一个菜鸟级别设计的齿轮，10个齿都没有变位系数的！

logxing · 发表于 2011-6-22 13:51

本帖最后由 logxing 于 2011-6-22 13:52 编辑

并齿，按齿根圆16算确实有点不好，滚齿的话有根切。最好明确问一下齿根圆。

老羊 · 发表于 2011-6-22 14:04

logxing 发表于 2011-6-22 13:51

登录/注册后可看大图

并齿，按齿根圆16算确实有点不好，滚齿的话有根切。最好明确问一下齿根圆。

是的，上面写的也是并齿，不知道是什么样的，想画个图加工，可是不会画
