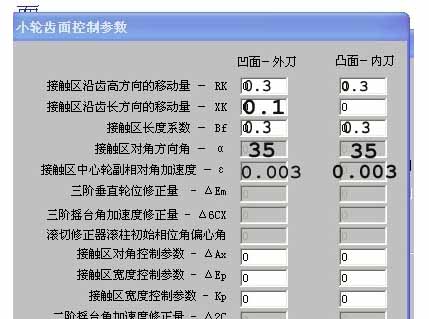

计算齿轮调整卡，发现接触斑点不理想，不知道这样的斑点叫啥，对角接触是否，能否控制

jinfeng1983 · 发表于 2011-10-22 07:48

接触去理论计算出来的东西，在调试的会因为刀具，机床等一系类原因造成其变化，一般放在滚检机上面检测，所谓的斑点也就是齿轮的实际咬合的位置，可以也必须要调整进行修正

月落 · 发表于 2011-10-22 12:50

不要在意算的精确于否，基本形状出来就可以了。
同一型号的机床，同样的参数调整出来的接触区也可能不一样。
主要还是在现场调整过程中的微调。
告诉你指导现场调整接触区的最简单的步骤：

1。通过滚比消除对角接触。
2。通过刀盘直径调整接触区的长短。
3。通过偏心调整接触区前后位置。

只要计算的不是太差的话。基本上一上午就能搞定。

chh841101 · 发表于 2011-10-24 11:17

触区的调整可以用局部综合法来设计调整加工参数，这样可以控制接触区吧

梦想翅膀 · 发表于 2011-10-24 17:08

上面的说的少了一项吧？还有水平轮位

月落 · 发表于 2011-10-25 12:44

回复梦想翅膀的帖子

调哪项都得动水平轮位

guduwuming · 发表于 2012-2-6 15:46

调试可以问我太简单！我就会调试郁闷不怎么会设计啊

慢一拍 · 发表于 2012-2-8 13:41

为什么不可以设计到不用调试呢？

mengyan1w · 发表于 2012-2-13 16:43

不行啊楼主，好的东西不能自己揣着，得拿出来共享一下啊

lionlion · 发表于 2015-2-1 21:19

让我与这些数字...
改变与他人后，要找到确切的
