球面渐开线锥齿轮3D建模UG文件（110130更新）

freefreemen · 发表于 2008-9-25 19:37

原帖由 woodee 于 2008-4-5 22:12 发表

 登录/注册后可看大图

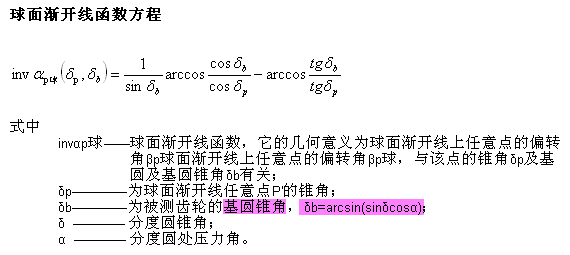

推导出的基圆计算公式，高手看看有没有问题？
2764

好像没这么复杂:o

woodee · 发表于 2008-9-25 21:18

freefreemen · 发表于 2008-9-25 21:36

果然是等效的

woodee · 发表于 2008-9-25 22:33

原帖由 freefreemen 于 2008-9-25 21:36 发表

 登录/注册后可看大图

果然是等效的

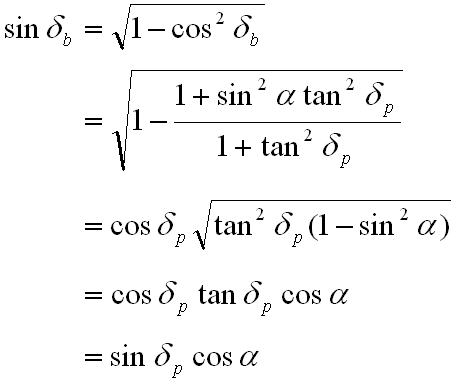

球面渐开线函数，还有另一个等效形式，FFM给验证一下：

a为任一半径上的压力角。

freefreemen · 发表于 2008-9-26 09:12

公式全忘光了,而且书也找不到了,等我什么时候有空重新学习一下公式再验证吧:)

[ 本帖最后由 freefreemen 于 2008-9-26 09:13 编辑 ]

woodee · 发表于 2008-9-27 22:13

12楼，就是基圆锥角公式。

wyw126 · 发表于 2008-10-30 17:50

有没有CATIA的锥齿轮画法

woodee · 发表于 2008-10-30 22:01

抱歉！只有UG的。

china-suyang · 发表于 2009-4-23 14:00

有sw的吗？ 18# woodee

553942958 · 发表于 2010-6-15 14:56

老大你这个外挂能给我吗？我也在用UG2.0的，我的QQ是120974082
