[软件] 球面渐开线锥齿轮3D建模UG文件(110130更新)

  [复制链接]
发表于 2008-3-30 16:53 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
见不少同行索要球面渐开线锥齿轮3D建模文件。

花了点时间,做了一个。UG文件,一个装配文件,装进两个零件。

请大家提出意见建议。

(两年多了,不期此贴还是有关注。更新解决了输入大模数出错的问题。谢谢一直关注此贴的朋友。)
注:此模型意在交流锥齿轮UG建模技巧,由于没有修形的及计算最佳滑动率等等,示意即可,用在实际运用中还是有缺陷的。

0BG Assy-11.rar (865.92 KB, 下载次数: 400)


0BG Assy-11.PNG


点评

应另存一个STP文件,方便非UG用户  发表于 2011-1-26 22:14
应转成STP文件,方便非UG用户  发表于 2011-1-26 22:11

评分

1

查看全部评分

 楼主| 发表于 2008-3-30 21:31 | 显示全部楼层

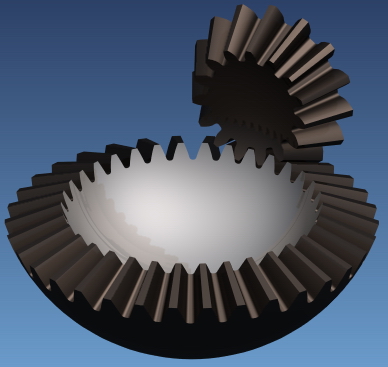

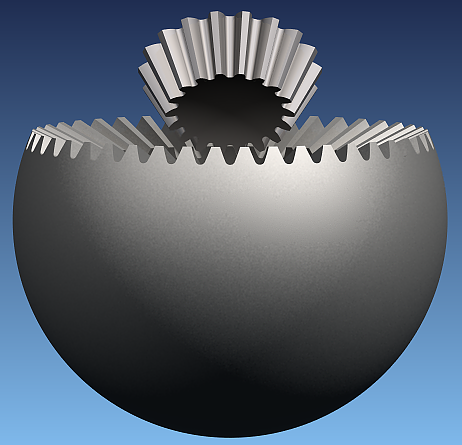

图片:
 楼主| 发表于 2008-3-31 20:32 | 显示全部楼层

球面渐开线锥齿轮3D建模文件(更新) 说明

打开装配文件,在Expression中,改变M(模数)、N1(小齿轮齿数)、N2(大齿轮齿数)、Q(两齿轮轴线交角),则即刻得到一对球面渐开线锥齿轮的3D实体模型。
 楼主| 发表于 2008-4-5 22:12 | 显示全部楼层
推导出的基圆计算公式,高手看看有没有问题
发表于 2008-4-28 18:30 | 显示全部楼层
有没有用Proe做的双曲线锥齿轮模型啊??多谢!
 楼主| 发表于 2008-4-28 20:37 | 显示全部楼层
 楼主| 发表于 2008-6-2 15:22 | 显示全部楼层
怎么个人空间里看不着这篇了?
发表于 2008-6-15 14:57 | 显示全部楼层
谢谢,学习中
发表于 2008-7-15 22:22 | 显示全部楼层
非常感谢楼主
发表于 2008-9-25 17:11 | 显示全部楼层
我一直不明白基圆锥角是怎么推导的,能否指点一下呢?这个对球面渐开线有着关键作用?
