提供面齿轮加工

jiang552129051

非常感谢非常感谢非常感谢非常感谢非常感谢

忽逢桃花林

hyfjy 发表于 2011-5-29 20:35
其实那个面轮，不是严格意义上的锥齿轮，锥齿轮有一个最大的特点是各截面的模数是不同的，而面齿轮啮合，由 ...

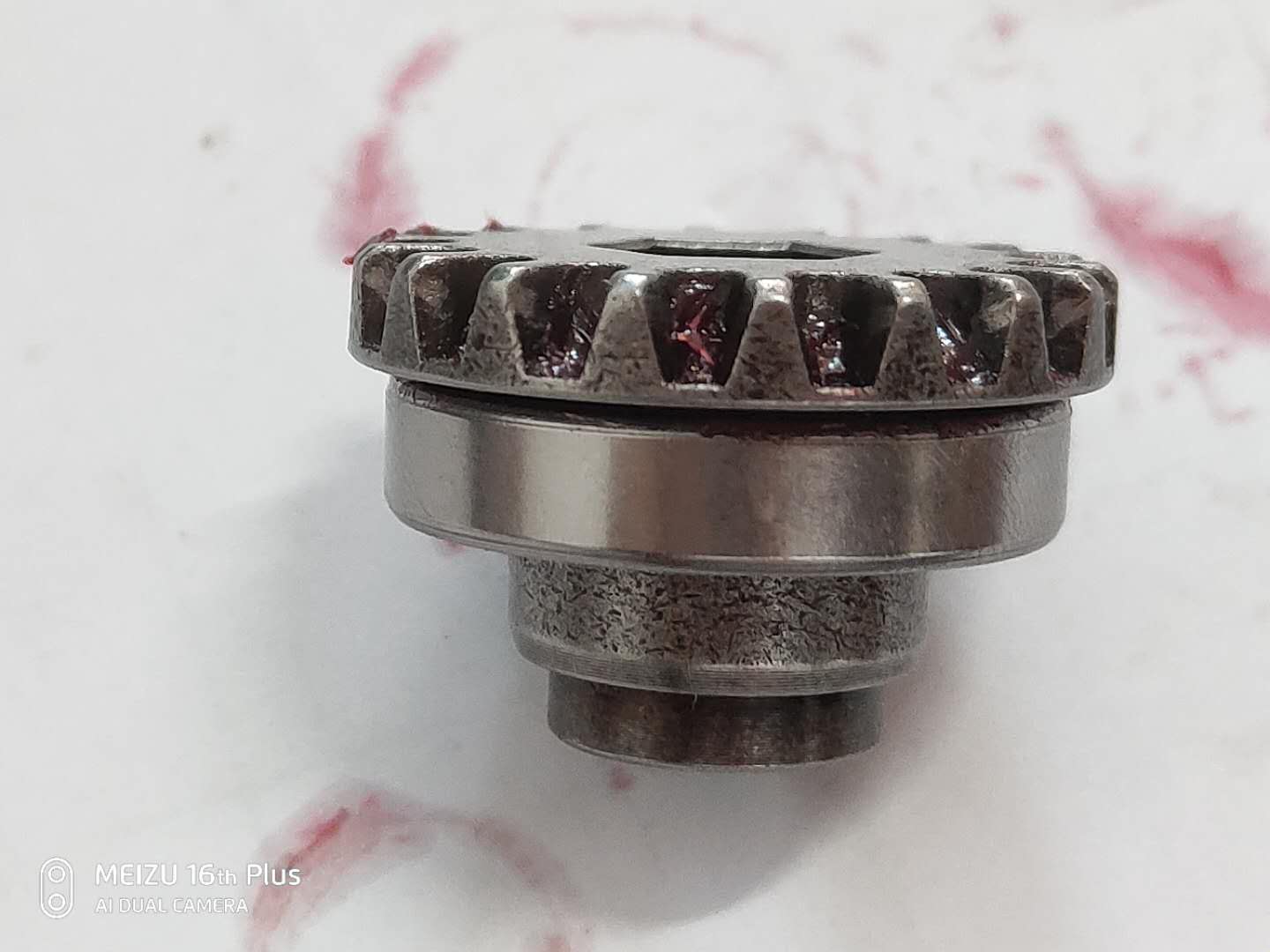

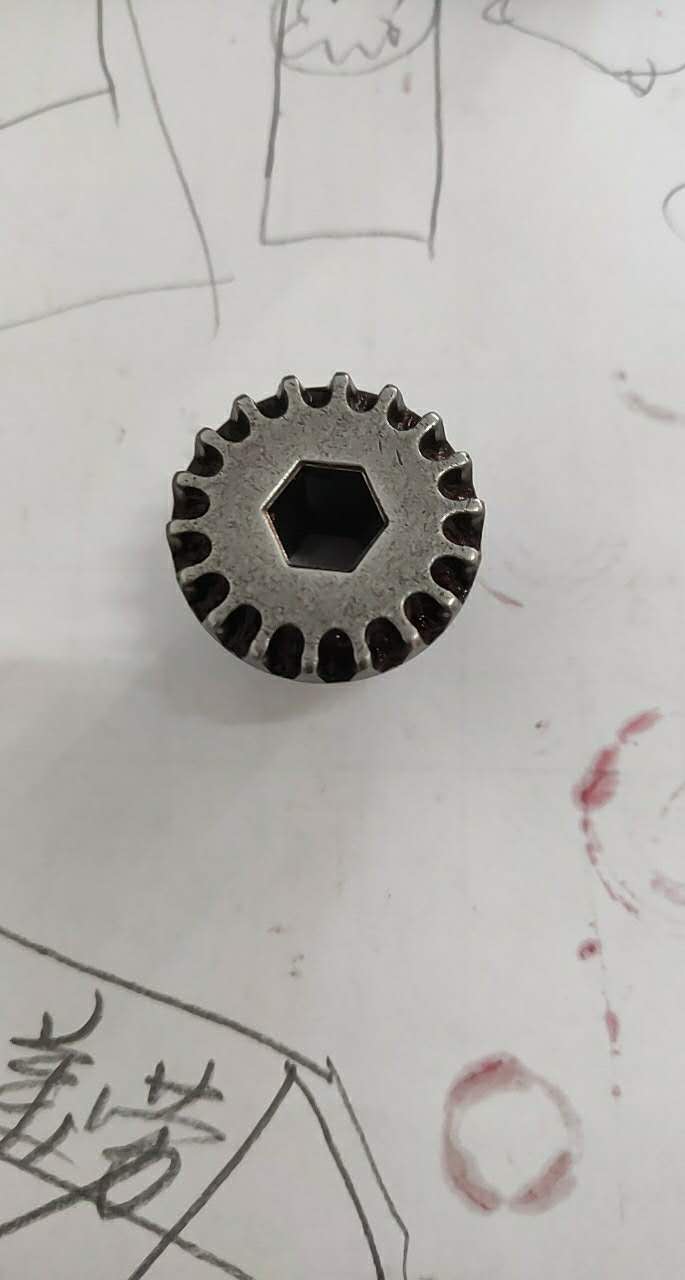

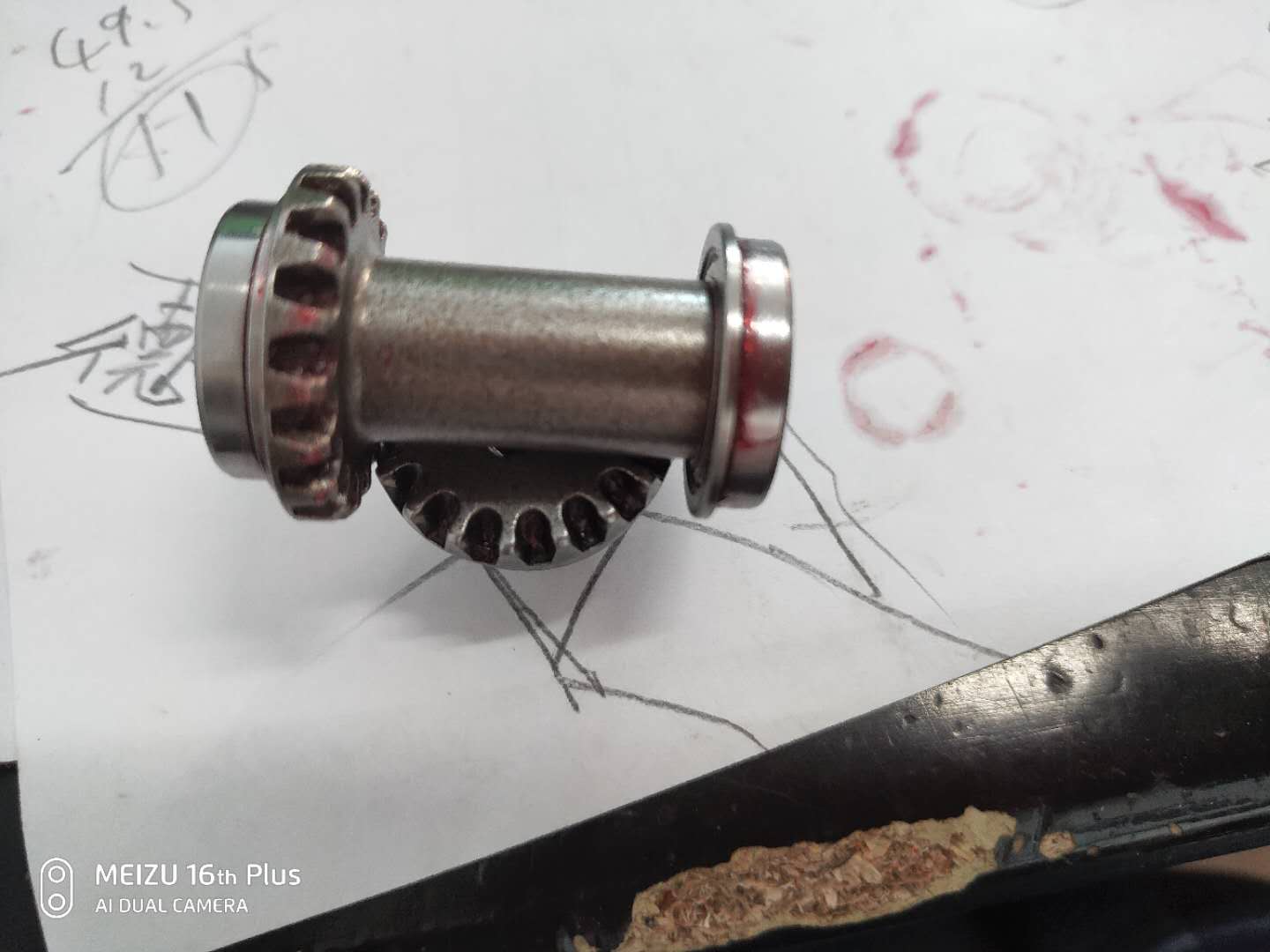

版主，这个粉末冶金的齿轮是面齿轮吗？该怎么造型？谢谢

waynezh

学习一下

liuthree_3

学习了

多如花

大佬还更新吗

hyfjy

忽逢桃花林 发表于 2019-5-23 07:52
版主，这个粉末冶金的齿轮是面齿轮吗？该怎么造型？谢谢

这类传动齿轮，通常用在要求不是太高，速度不是太快的正交（或者斜交）场合，分类上我也把这种齿轮分类为面齿轮，由于互相啮合的二个齿轮都是面齿轮（经过了变形处理），故把这类齿轮称为双面齿轮传动，就是二个面齿轮互相啮合传动一定夹角的传动副，在设计上可以想像成这二个齿轮都可以与同一参数的直齿圆柱齿轮啮合，所以二个面齿轮也可以啮合，而因为面齿轮在锥距方向的基节处处相等，所以安装距就不敏感，用工厂的话就是只要能装上，都可以正常啮合，对厂的质量管理，做到了理论上只要能装上，都可以正常传动，从我见过的一个工厂实际生产看，几乎没有不良品，零件用粉未冶金生成，在设计中给定啮合间隙，正常的产品都可以正常安装。据分析，这类零件的几何结构抗弯性比较强，有利于零件的耐用性。设计时，每一个齿轮有一个特定的假想锥角，根据这个锥角，设计一对等比的面齿轮，然后补上无需要啮合部分的圆柱以增加强度，二个零件做好以后，放在正确的安装位置就可以测试一下接触位置，如果接触是连续的，且没有边缘接触就可以认为设计合理，就可以试生产。
