提供面齿轮加工

woodee · 发表于 2011-5-31 12:20

回复 dongjingzhiji 的帖子

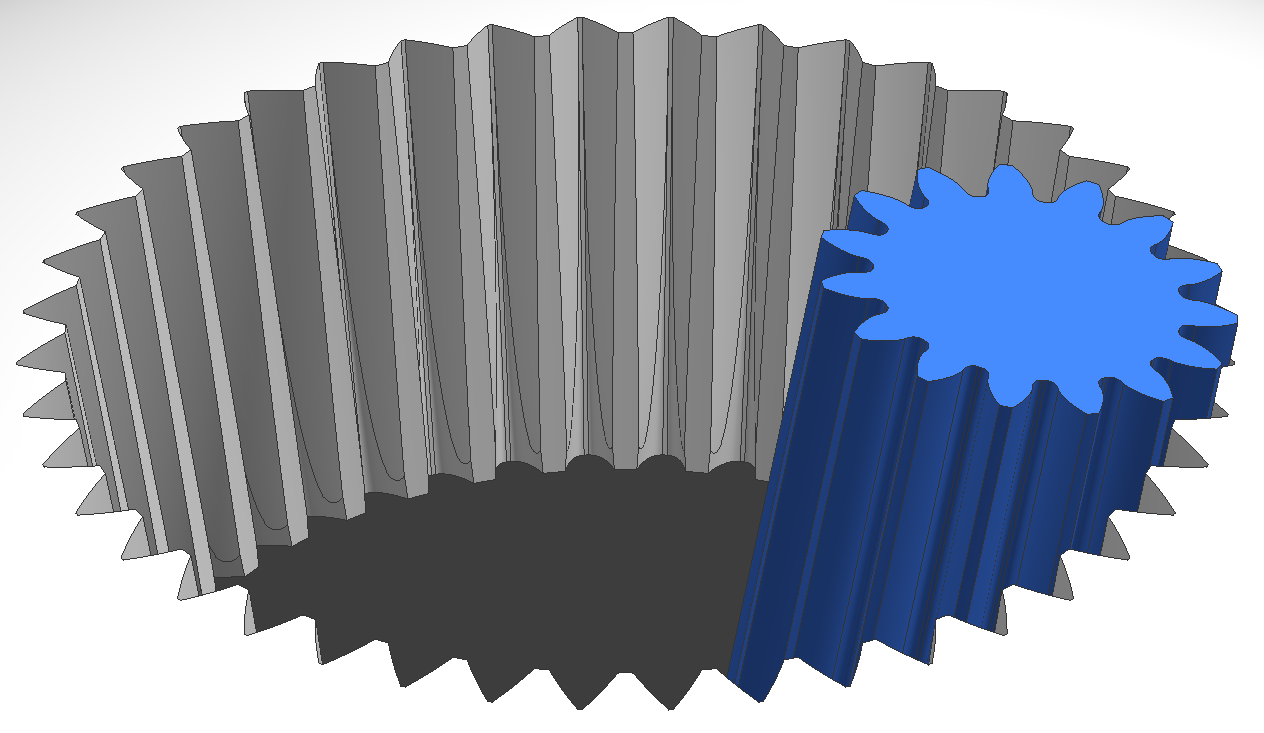

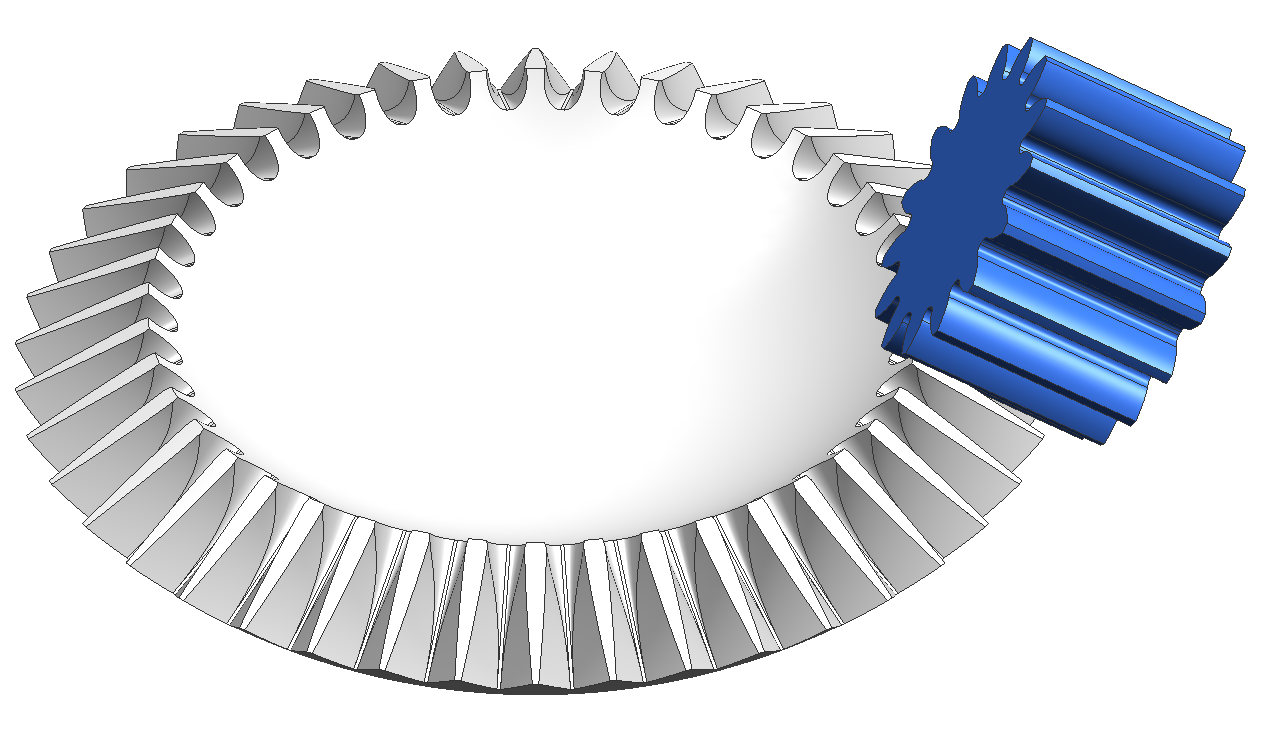

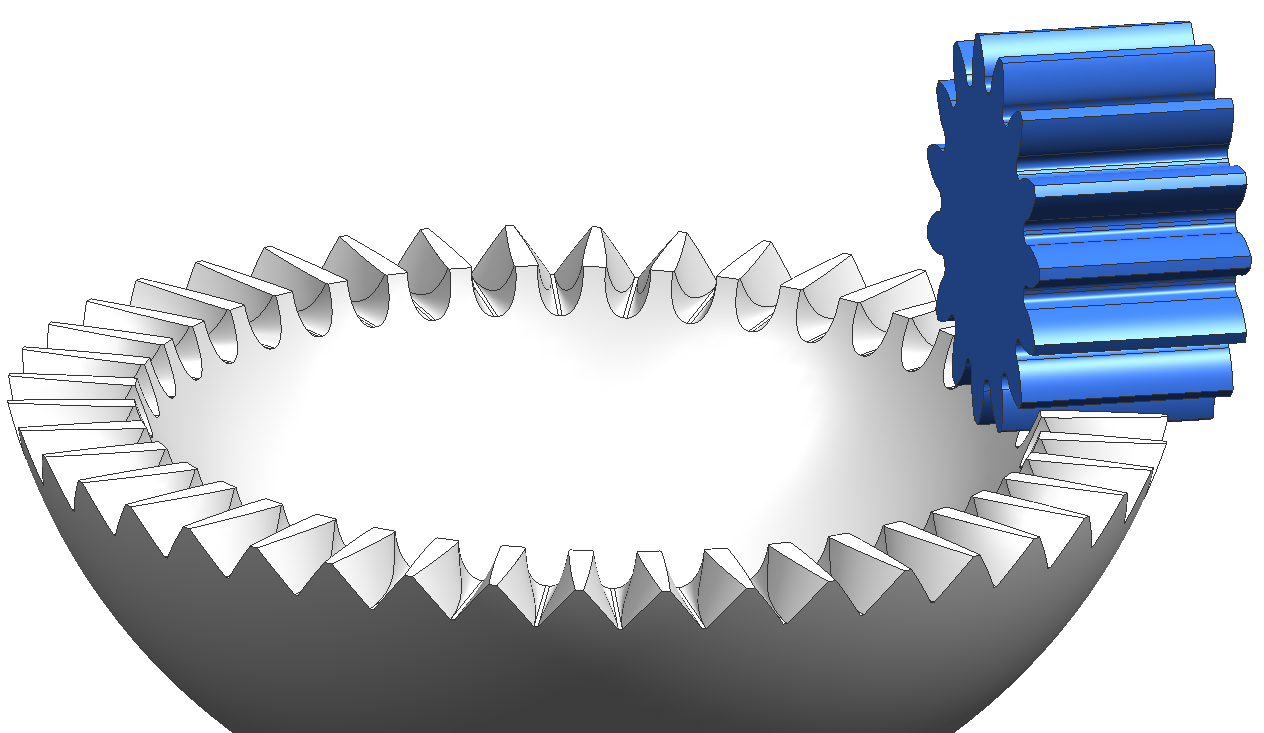

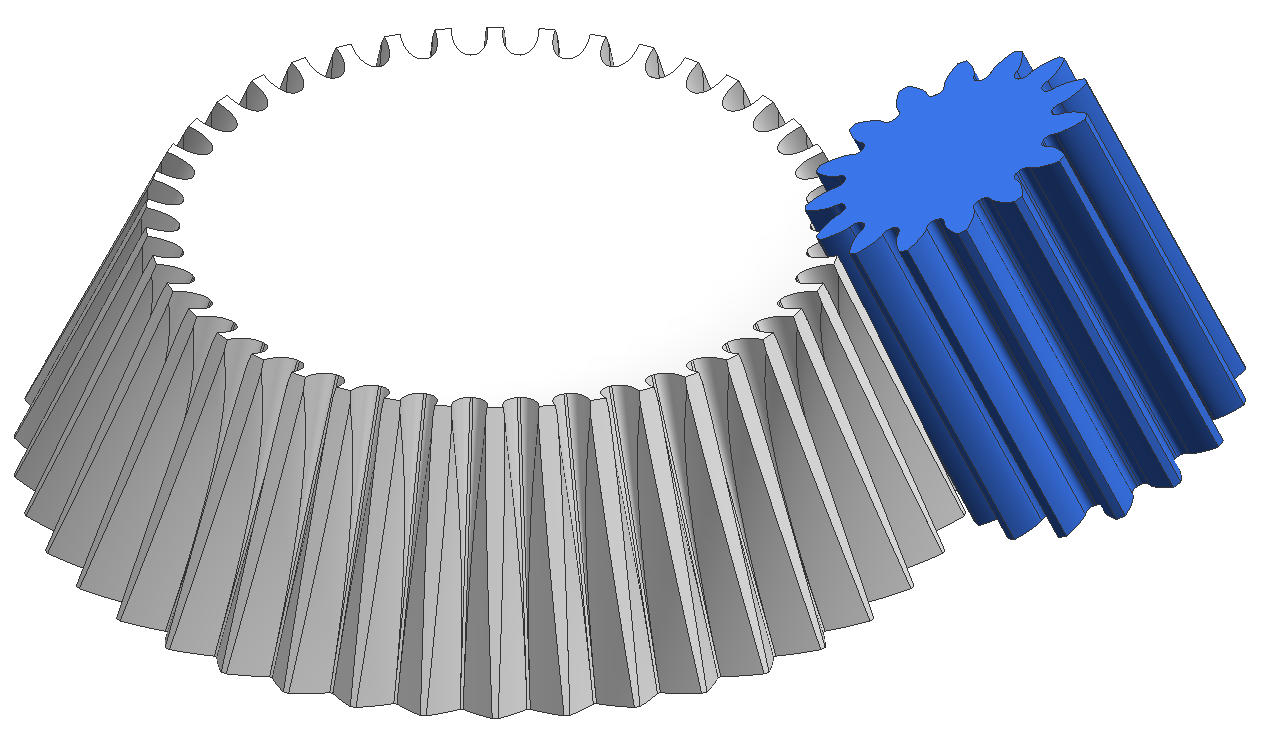

随手变参数做了几个模型，也凑凑ASS公司的热闹:D：

按顺序轴交角为25°、60°、90°、130°和170°。点击看大图更清晰。

mianchilun · 发表于 2011-5-31 14:25

本帖最后由 mianchilun 于 2011-6-1 09:23 编辑

回复 woodee 的帖子

您可以计算一下，您面轮齿顶如果按照标准安装来计算，面轮齿顶距离小轮轴线的距离该是7.91；现在您的这个模型面轮齿顶距离小轮轴线的距离是8.06；这就是我们公司面轮齿顶和您的面轮齿顶相差0.15mm的原因；至于齿根处我们提供的模型较浅，由于这个模型仅是验证齿面算法之用，为了方便建模把凹面齿根处正常的齿面沿齿高方向多剪裁了一些所致，这个问题在生产中是会考虑的。

woodee · 发表于 2011-6-4 18:32

简单修一下形，是否这样的：

ljdqe · 发表于 2011-6-4 19:35

回复 woodee 的帖子

版主用的是啥软件啊，羡慕中:)

CAD先生 · 发表于 2011-7-14 08:31

回复 woodee 的帖子

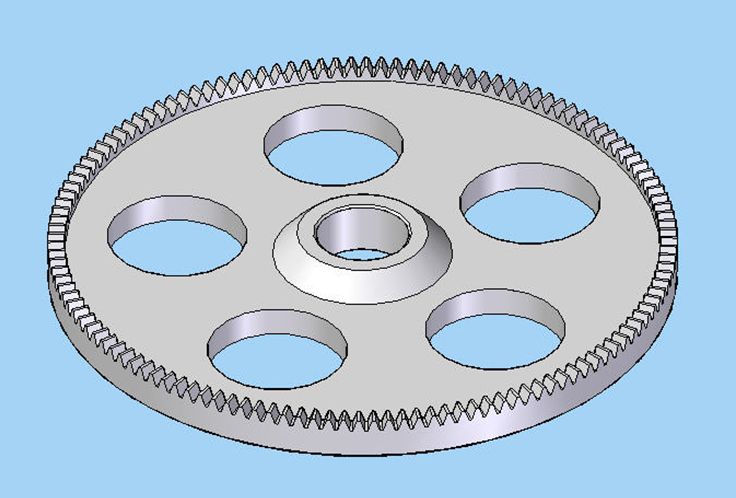

woodee先生，请指导一下下图的端面齿用SW如何建模？

woodee · 发表于 2011-7-14 15:06

CAD先生发表于 2011-7-14 08:31

登录/注册后可看大图

回复 woodee 的帖子

woodee先生，请指导一下下图的端面齿用SW如何建模？

这个单个大轮看不来，还要看小轮是什么形状的。
还有，SW我摸过一下，不熟。

s6901 · 发表于 2011-8-30 13:03

你好!
我们做过相关的面齿轮!是直接用粉末冶金成形的!
但由于是依3D模型来加工电极和模具的!不知你能否
提提供程序来验证!

mianchilun · 发表于 2011-8-31 12:39

本帖最后由 mianchilun 于 2011-8-31 12:41 编辑

回复 s6901 的帖子

s6901 ，您好！

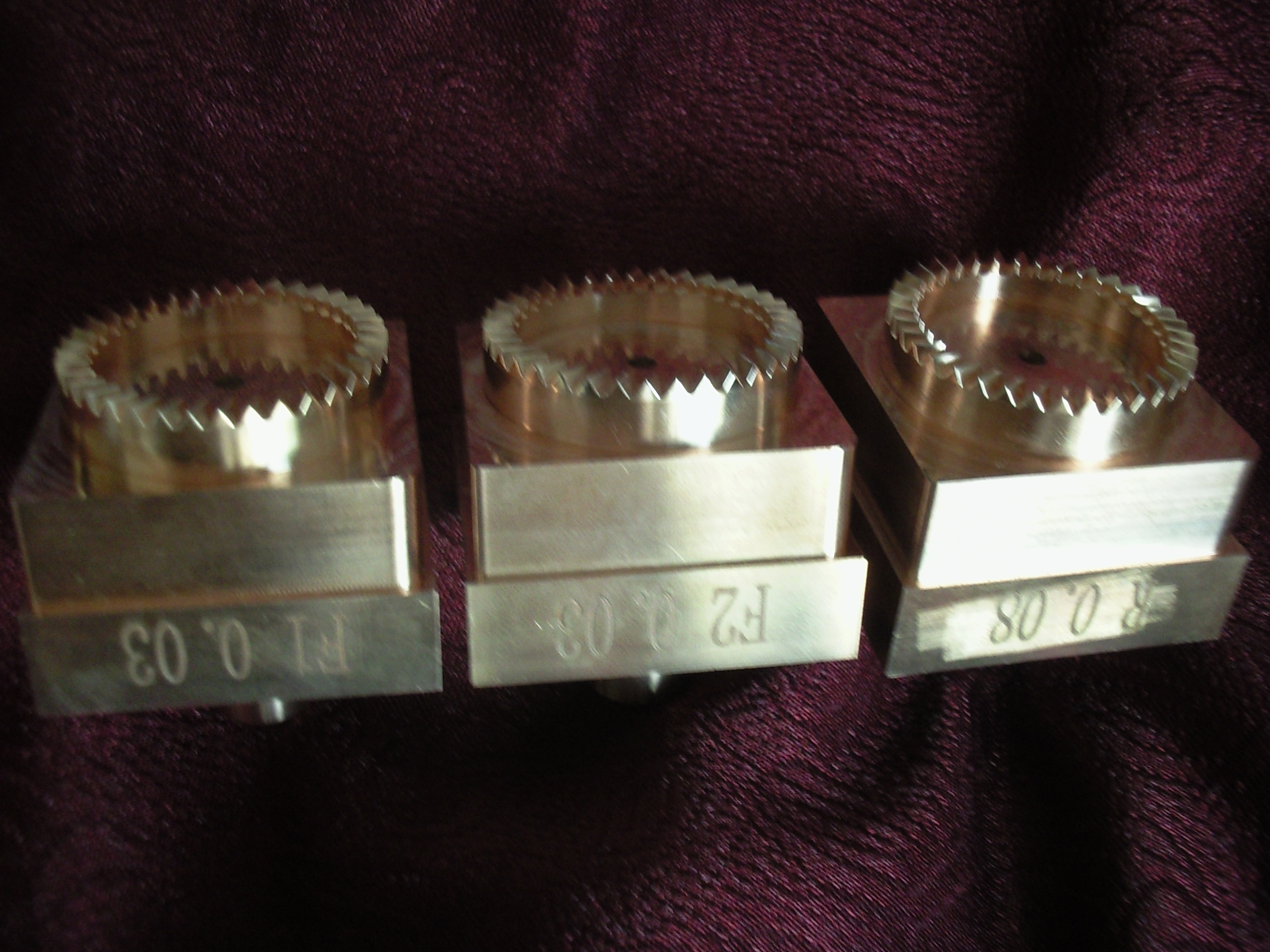

我们也是采用3D模型，来进行电极或模具的加工。只是这个3D模型是通过理论计算得到的，在理论计算过程中考虑到安装误差，以及齿面接触区的情况，并进行了优化。不知道您的3D模型是怎么得到的？您也可以提供3D模型，我们可以帮您进行一下理论验证（email: chipandianji@126.com)。下面的图片是为客户今天刚加工好的面轮的电极实物图。


s6901 · 发表于 2011-8-31 13:54

回复 mianchilun 的帖子

你好!
你们提低电极?请问你公司在什么地方?联系方式?

我的QQ 158104606

希能联系

mianchilun · 发表于 2011-8-31 16:56

回复 s6901 的帖子
我们是即可以做面轮，也可以给客户做电极或者是模具。
联系方式：
电话：18920067325 李先生
email chipandianji@126.com
QQ 511787592
