渐开线变位齿轮计算

907081835 · 发表于 2011-5-14 21:22

fawcgzmg 发表于 2011-5-14 14:55

登录/注册后可看大图

请问是怎么算的呢？

这个超出我的能力了，因为根据公式，要解超越方程组

这是老师帮我算的，呵呵，在这里谢谢老师。

fawcgzmg · 发表于 2011-5-15 08:31

还要解超越方程，有那么难吗？贴出方程我看看

专业设计师 · 发表于 2011-5-15 10:41

两个齿轮模数不一样,第一个齿轮应该是径节制,先转换成模数制,看模数是多少,然后将第一个齿轮用标准模数+变位代替后和第二个齿轮合并计算中心距.具体算法可以用机械手册上的公式计算.

陈飞 · 发表于 2011-5-15 13:10

本帖最后由陈飞于 2011-5-15 13:11 编辑

第一个齿轮不是径节制的，就是一种20度压力角齿轮的模数变换。我在10楼已给出图形。

fawcgzmg · 发表于 2011-5-15 13:39

本帖最后由 fawcgzmg 于 2011-5-15 13:39 编辑

我会计算了，呵呵，不过这个题目还是很好玩的，谢谢楼主了，过几天我有时间的时候编一个小程序。

907081835 · 发表于 2011-5-15 13:42

回复 fawcgzmg 的帖子

我觉得挺难的，你已经会拉，那你教教我好不好。过程越详细越好。

谢谢你高手。

907081835 · 发表于 2011-5-15 13:51

fawcgzmg 发表于 2011-5-15 13:39

登录/注册后可看大图

我会计算了，呵呵，不过这个题目还是很好玩的，谢谢楼主了，过几天我有时间的时候编一个小程序。

好的，先谢谢你，无限期待中...

记得到时候分享你的程序哦。

fawcgzmg · 发表于 2011-5-16 16:42

本帖最后由 fawcgzmg 于 2011-5-16 18:13 编辑

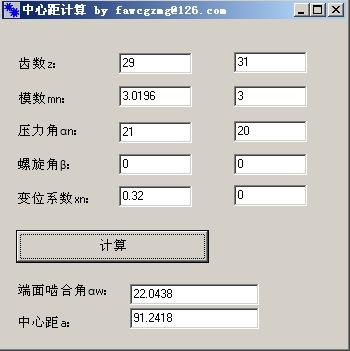

自己做了一个小程序：
正确啮合条件未作限制

不等模数中心距计算.zip (212.21 KB, 下载次数: 37)

mrmrw · 发表于 2011-5-16 22:29

本帖最后由 mrmrw 于 2011-5-16 22:32 编辑

法向基圆齿距相等是正确啮合的条件！
模数变了，压力角和螺旋角都要变就能实现正确啮合！

907081835 · 发表于 2011-5-17 11:30

fawcgzmg 发表于 2011-5-16 16:42

登录/注册后可看大图

自己做了一个小程序：
正确啮合条件未作限制

强大，谢谢高手分享

建议把程序优化下，加些其他参数，比如节圆直径，齿顶高系数，顶隙系数...

非常感谢
