渐开线变位齿轮计算

907081835 · 发表于 2011-5-13 08:32

回复 fawcgzmg 的帖子

貌似中心距不是91.5，我不会算，他们算的

907081835 · 发表于 2011-5-13 08:36

回复陈飞的帖子

我明白你的意思，不过这个非标准齿轮Z1就是又标准齿轮改变参数得来的，你把你画的图放大看看，

应该能看出其他地方也有细微不同的。

高手能不能教我怎么算中心距，我这有很多数据要处理的，帮帮忙

907081835 · 发表于 2011-5-13 08:54

回复陈飞的帖子

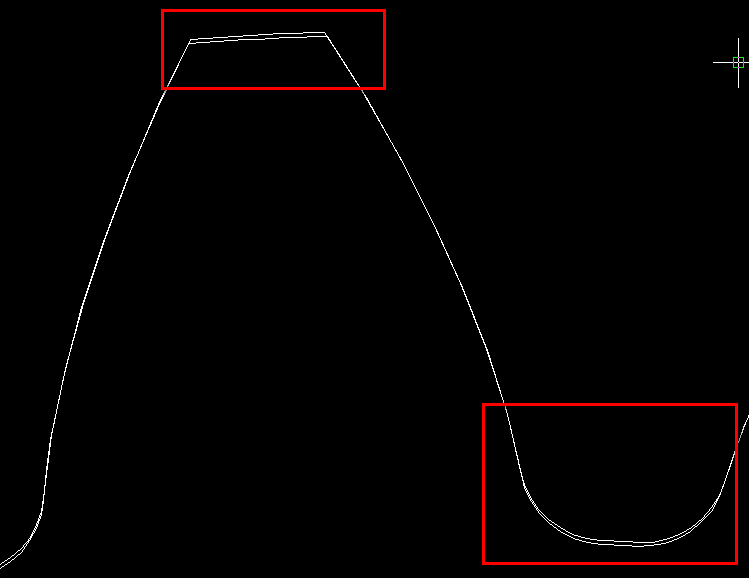

确实像你说的那样，很接近的，不过还是有不一样的地方的

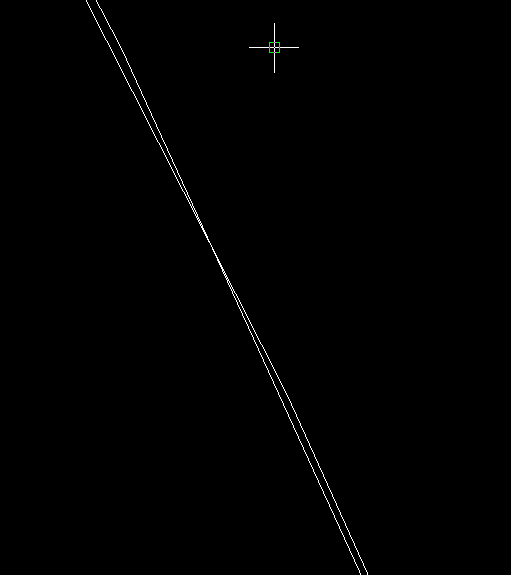

齿面也是不一样的

907081835 · 发表于 2011-5-13 08:57

回复 3264507 的帖子

我也是这么认为的，这个可以当做相等的。所以满足啮合原理。

但是，怎么求他们的啮合角，齿顶高？

907081835 · 发表于 2011-5-13 09:27

回复 3264507 的帖子

我很低端的，只是帮别人建模型，惭愧啊。

高手教教我怎么计算吧

907081835 · 发表于 2011-5-13 10:36

freefreemen 发表于 2011-5-12 20:15

登录/注册后可看大图

初略画了一下，有可能不准

斑竹能帮我算下啮合角吗？

或者你告诉我怎么算。谢谢斑竹

陈飞 · 发表于 2011-5-13 19:42

除齿顶齿根直径略有差异外，齿廓应该是重合的，因为它们就是同一条渐开线（当模数3.0196......小数位取的足够多时）。至于中心距的计算公式，找一下无侧隙啮合方程就是了，还要做些变换，将已知中心距求变位系数变换为已知变位系数求中心距的公式中，难点在算得啮合角的渐开线函数值后反求啮合角了，可以找一个反渐开线函数计算器来算。

freefreemen · 发表于 2011-5-14 06:44

回复 907081835 的帖子

确实是手放的哦

907081835 · 发表于 2011-5-14 08:00

回复陈飞的帖子

嗯，中心距算出来了 91.2417

fawcgzmg · 发表于 2011-5-14 14:55

请问是怎么算的呢？
