询问一个花键的问题

jfathena · 发表于 2011-4-8 19:39

回复 faithak 的帖子

请看。。。

faithak · 发表于 2011-4-8 20:52

-0.046
59.109 -0.1222
对不起看错了重新查了下上面的数值是按你是数值凑出来的M值的公差，那是等同26齿来算的就是外双齿，也可以说是26的，是两个齿合起来了么加一个齿槽，不知道你这个图纸是最新的标准的不，如果是的话，我上面的数据就是对的了。新老标准这个值计算的不一样的，只有奇数齿是不一样的。偶数齿还是一样的。呵呵。我刚才给董伟老师打电话问的。回复的晚了，我也不知道正确的理解了他的意思没？你那个该用配合的代号啊？？你看看图纸发出来大家一起学习下。

faithak · 发表于 2011-4-8 20:53

这个是26齿的M值然后通过再计算得到的就是你图纸上的M值

faithak · 发表于 2011-4-8 21:34

学习了嘻嘻但是图纸上标注的怎么不为负呢这个为啥呢

jfathena · 发表于 2011-4-8 21:48

faithak 发表于 2011-4-8 20:52

登录/注册后可看大图

-0.046
59.109 -0.1222
对不起看错了重新查了下上面的数值是按你是数值凑出来的 ...

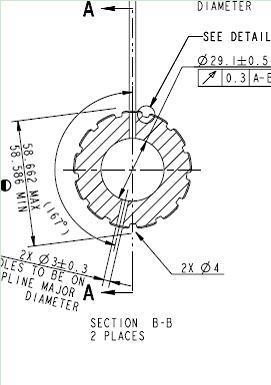

但是图纸到的M值是58.586~58.662啊，我就是不知道怎么计算出来的
