询问一个花键的问题

jfathena · 发表于 2011-4-7 19:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

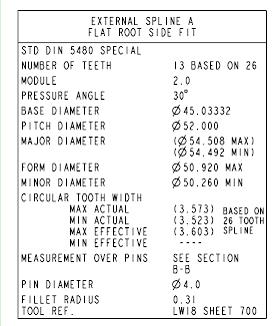

大家看看图片的花键的跨棒距怎么计算，谢谢

faithak · 发表于 2011-4-7 21:22

59,109 可以参考下变位量是0.4

jfathena · 发表于 2011-4-7 22:03

faithak 发表于 2011-4-7 21:22

登录/注册后可看大图

59,109 可以参考下变位量是0.4

这个值跟国外工程师算的不一样

horse.xiao · 发表于 2011-4-8 09:01

59.0252,

qiuzhishihui · 发表于 2011-4-8 10:02

不知道怎么计算
进来学习一下！

faithak · 发表于 2011-4-8 11:07

你看他是不是有配合的关系采用的是什么配合这个算的是名义的尺寸的还有变位量补充下是指齿高变位量这个值绝对没错的是我查看董伟老师变速器开发系统中的花键里的DIN5480 花键计算里看的我又看了下我没有看错 59,109 可以参考下变位量是0.4 不就是齿数26齿么量棒5的模数2的不会错的还有董伟老师指出DIN5480 中计算内花键的顶径根径的公式错了希望大家在计算中注意最后的＋-号弄错了都说德国人严谨也不过如此么最好你把公差代号也发出来你这个发的不全

hesheya · 发表于 2011-4-8 13:02

同意楼上的说法

jfathena · 发表于 2011-4-8 19:26

回复 faithak 的帖子

这是个13齿的花键，不是26齿的花键，是按照26齿的参数设计的。请注意13 based on 26

faithak · 发表于 2011-4-8 19:33

把你的结果图纸上的结果说出来别说和计算的不一样那到底是多少呢

faithak · 发表于 2011-4-8 19:34

都是渐开线就可以按渐开线齿轮一样计算M
