求助传动比1：200的行星齿轮NGW的设计

cdgndl

我有一套传动比1：120的三级行星齿轮NGW机构（2K-H型，3个行星轮）的实例，现需要改成传动比1：200的NGW机构，前提是尽量与I=120的外型一致。求助传动比1：200的行星齿轮NGW（2K-H型）的传动比该如何分配，帮忙给个大概思路。谢谢各位了！！！
附原I=120的齿轮情况：
一级m=4
         太阳轮 Z=17
         行星轮 Z=30
         内齿轮 Z=79
二级m=5
         太阳轮 Z=19
         行星轮 Z=30
         内齿轮 Z=80
三级m=6
         太阳轮 Z=27
         行星轮 Z=28
         内齿轮 Z=84

niuershiye

可以按如下三种方式 ：

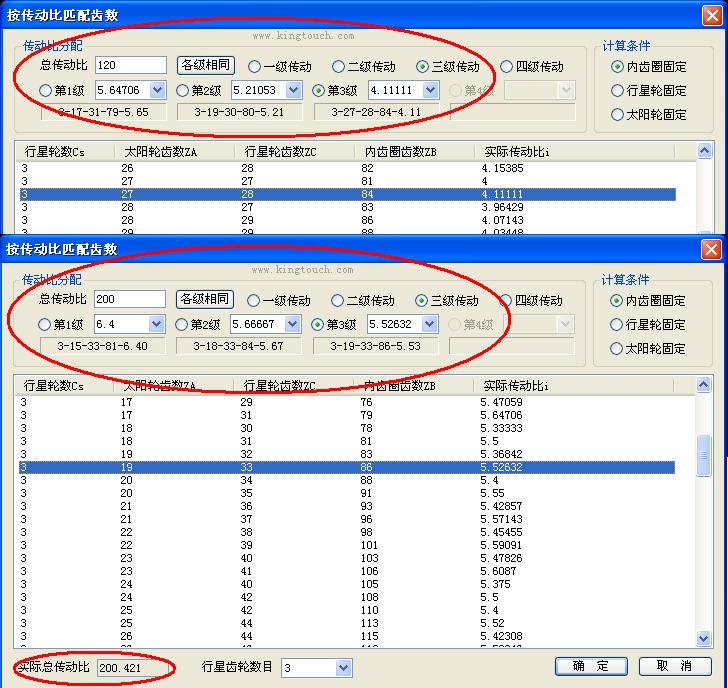

1〉全部新设计 。

---------------------------------

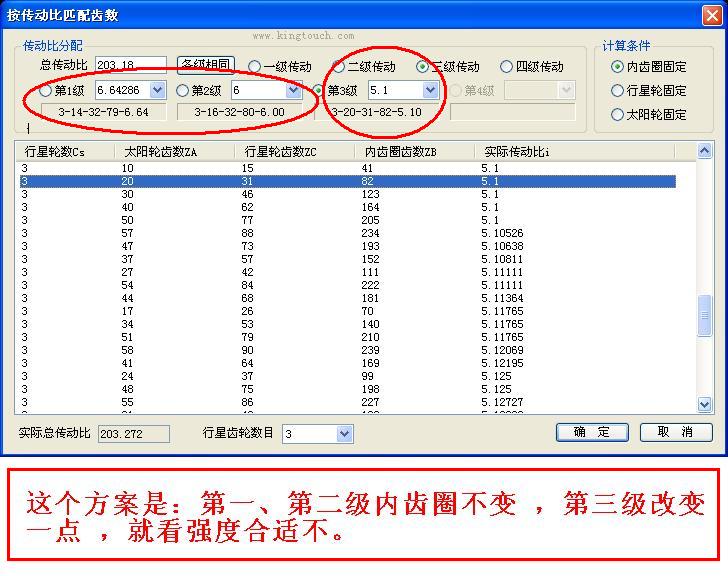

2〉利用原来内齿圈

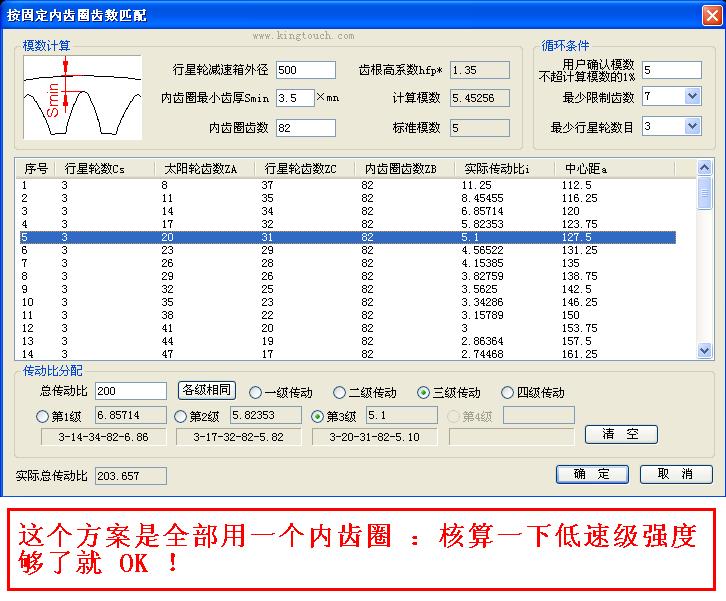

3〉干脆公用一个内齿

cdgndl

谢谢牛爷

niuershiye

cdgndl 发表于 2011-3-29 12:30


登录/注册后可看大图

谢谢牛爷

几分钟就可以搞定 ！

mosta-lwj

学习了，谢谢！！！！！！！！

chenzl1223

niuershiye 发表于 2011-3-28 17:50


登录/注册后可看大图

可以按如下三种方式 ：
1〉全部新设计 。

牛爷！这个软件可以提供吗？？谢谢！chenzl1223@163.com

niuershiye

chenzl1223 发表于 2011-11-8 16:50


登录/注册后可看大图

牛爷！这个软件可以提供吗？？谢谢！

看你是 ：广东省 深圳市 宝安区 福永街道
.============
我在 宝安 梅龙路 锦绣江南 ， 离你很近的，

qdtruck

第一级模数太大，导致齿圈不变时可以匹配的速比范围太窄。按照目前第一级齿圈的参数不变的话，最高可以配出11-34-39的速比，第一级可达到8.18，总速比可达到8.18*5.21*4.11=175 。
再往高速比配的话，太阳轮的齿数为8，齿数太少，而且不满足邻接条件！
当然速比低配的话，还有很多选择，如23-28-79,29-25-79，35-22-79，41-19-79，47-16-79等等！

qdtruck

上面有无，应该是11-34-79。手误！不好意思！

shixiaodeng

可以发一个这个软件给我吗，sxdphc09@163.com,我在龙华大浪路口这里
