关于SAP EAP DFF求教各位高手

niuershiye · 发表于 2011-3-20 14:04

wuweiviva 发表于 2011-3-20 12:39

登录/注册后可看大图

附件是数据，里面有SAP的计算结果，但是不是按AGMA标准来的，
麻烦牛爷了你按AGMA标准算算SAP和EAP看看
...

wuweiviva · 发表于 2011-3-20 14:38

本帖最后由 wuweiviva 于 2011-3-20 14:40 编辑

谢谢牛爷，看了你的计算结果应该是我原来的计算公式是没错的，

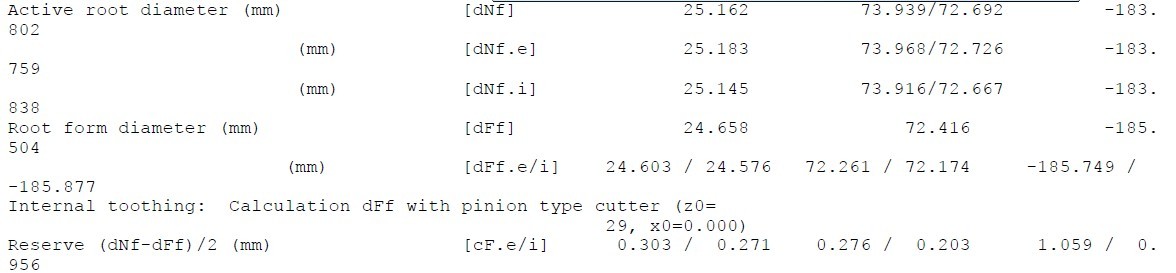

附件是我用KISS的计算结果

但是我按照AGMA913的公式计算就是不对郁闷的想死，

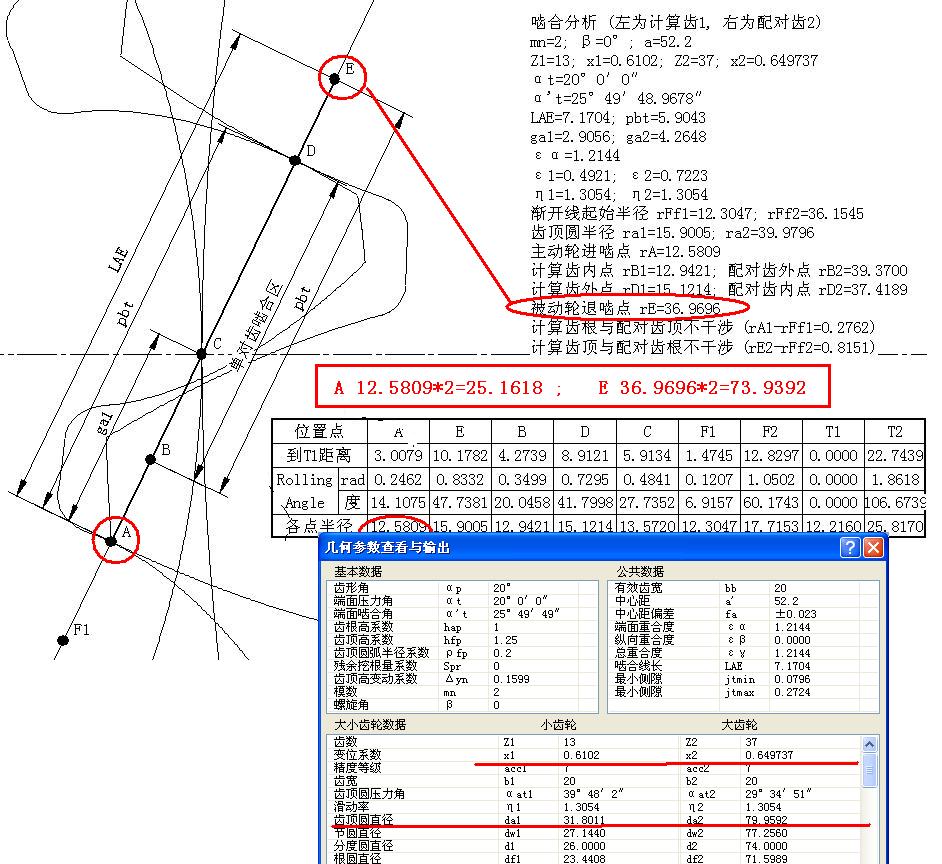

有个问题请教如你回复图
A点为主动齿轮进啮点，B为从动齿轮退啮点。
那是不是可以理解成A点位（13齿）进啮点，B点（37点）进啮点，他们的关系式主动齿上的点为进啮点SAP，从动齿为退啮点EAP

wuweiviva · 发表于 2011-3-21 08:48

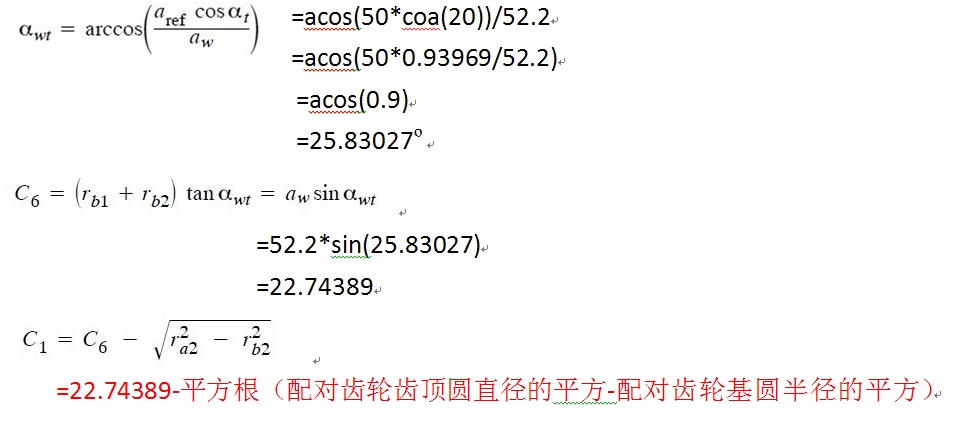

牛爷我按照AGMA913怎么算都不对，你看下我是否哪里计算错误。

特别是红色表示的地方

fawcgzmg · 发表于 2011-3-21 14:22

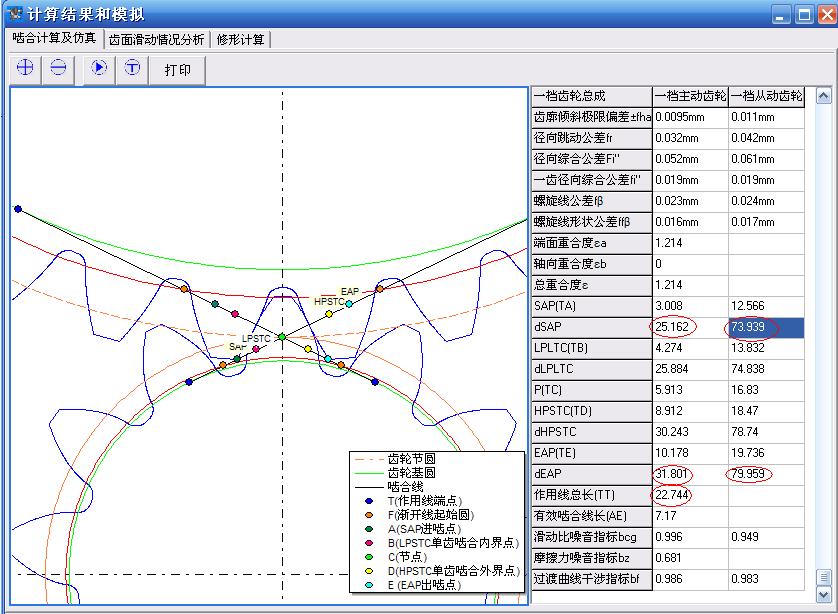

wuweiviva · 发表于 2011-3-21 15:05

谢谢楼上的回复，但是好像有点问题，你的EAP为什么是齿顶圆直径
这是对齿轮副，主动齿进啮点（SAP）为25.162 被动齿的退啮点为73.9394
我估计你用的公式和我以前用的是一样的

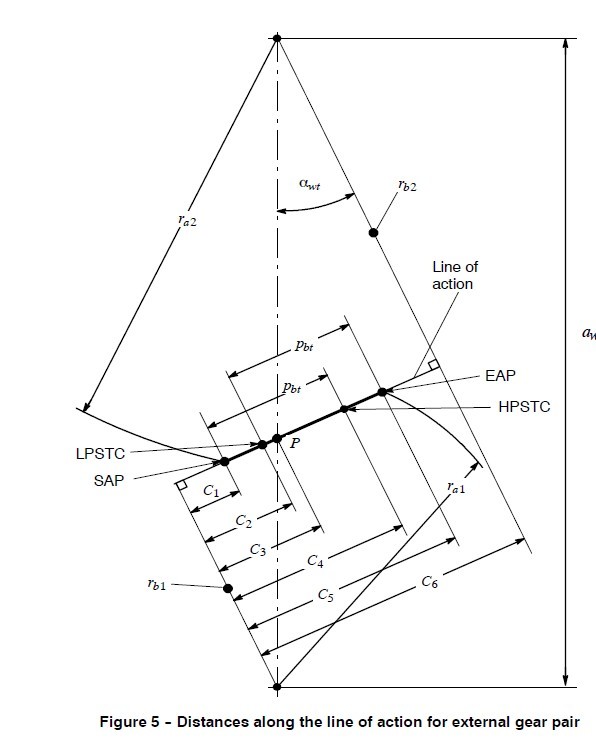

我现在是按AGMA913-A98来计算的。
你也可以按这个标准算算看

AGMA_913-A98.pdf (409.2 KB, 下载次数: 81)

fawcgzmg · 发表于 2011-3-21 15:42

本帖最后由 fawcgzmg 于 2011-3-21 16:20 编辑

我想进啮点表示的是一个齿轮的齿根部分和另一个齿轮的齿顶接触点，出啮点表示一个齿轮的齿顶和另一个齿轮的齿根部分接触点。用距离来表示，同时计算了该点所在的圆。不知道你说的哪对不上呢？用AGMA方法计算的？难道还有别的计算方法？理论上不都是一样的吗。按你算的算完：c1=22.74389-(79.9592*79.9592-69.5372*69.5372)^1/2=3.008，距离表示，该点直径25.162，正确啊

wuweiviva · 发表于 2011-3-21 16:31

本帖最后由 wuweiviva 于 2011-3-21 16:37 编辑

我按AGMA里的公式计算EAP，在你的软件上是SAP

fawcgzmg · 发表于 2011-3-21 16:40

回复 wuweiviva 的帖子

你指的是从动轮吗？我已经做了说明

wuweiviva · 发表于 2011-3-21 16:43

你的意思是不是 SAP EAP 都可以看成齿轮的进啮点，差别在与主动齿SAP 从动齿EAP

coogur · 发表于 2017-5-2 11:35

正在学习当中。
