关于SAP EAP DFF求教各位高手

wuweiviva · 发表于 2011-3-18 20:40

您需要登录才可以下载或查看，没有账号？注册

x

最近在学习了下 SAP(进啮点)EAP（出啮点）DFF（渐开线起始圆直径）
看了牛爷的帖子受益匪浅，SAP计算OK，DFF在研究德标，有着落，但
是EAP（出啮点）至今没有找到相关的计算公式，还请各位知道的出来
帮小弟解惑啊，在这里先谢过了。

fawcgzmg · 发表于 2011-3-18 21:29

AGMA 913-A98

fengyouliang · 发表于 2011-3-19 07:46

齿轮手册上有相关说明

wuweiviva · 发表于 2011-3-19 15:58

我找了下没找到，还请楼上的抓个图或者告之页码

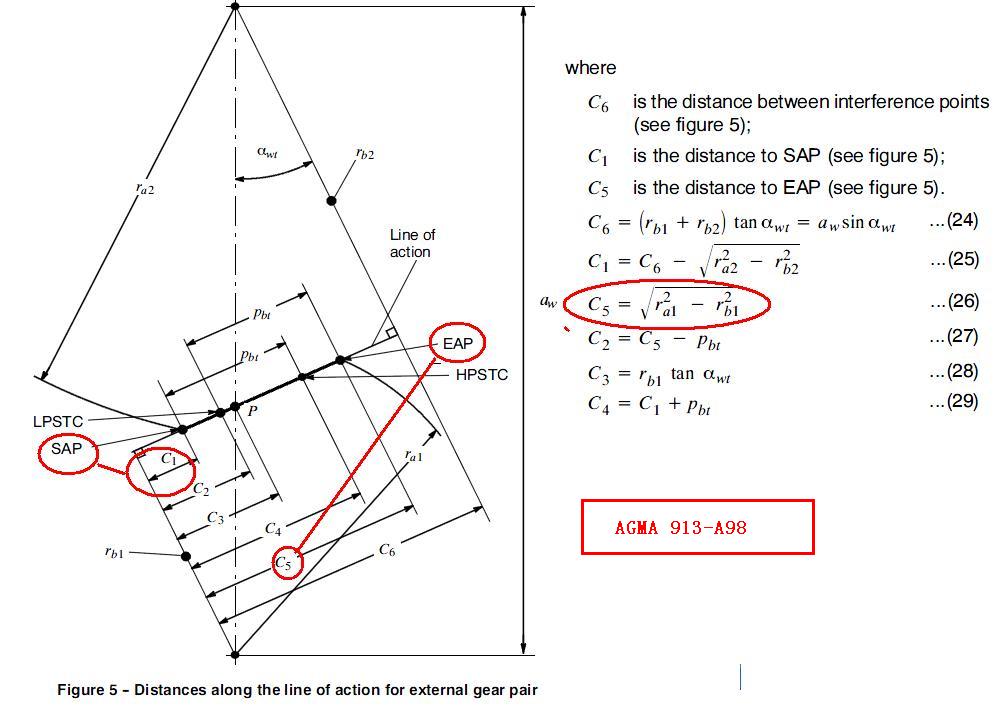

niuershiye · 发表于 2011-3-19 16:25

wuweiviva 发表于 2011-3-19 15:58

登录/注册后可看大图

我找了下没找到，还请楼上的抓个图或者告之页码

wuweiviva · 发表于 2011-3-19 20:46

牛爷的回答够直接谢谢

wuweiviva · 发表于 2011-3-19 21:39

牛爷在AGMA 913-A98里好像没有提及渐开线起始圆直径的求解，
只能按DIN3960来计算。

wuweiviva · 发表于 2011-3-20 10:43

今天我按AGMA913的公式计算，为什么怎么算都不对极度郁闷
有哪位有计算卡吗最好是EXCEL的我想看下我是哪里出错了

niuershiye · 发表于 2011-3-20 11:12

wuweiviva 发表于 2011-3-20 10:43

登录/注册后可看大图

今天我按AGMA913的公式计算，为什么怎么算都不对极度郁闷
有哪位有计算卡吗最好是EXCEL的我想看下我是 ...

估计你是 da1& da2 计算的不对造成的！
将全部参数发出来，给你计算一下！

wuweiviva · 发表于 2011-3-20 12:39

附件是数据，里面有SAP的计算结果，但是不是按AGMA标准来的，
麻烦牛爷了你按AGMA标准算算SAP和EAP看看

数据.pdf (108.2 KB, 下载次数: 78)
