求助：齿轮的实际dNF是如何求出的……

niuershiye · 发表于 2011-3-14 19:21

administrator 发表于 2011-3-14 18:34

登录/注册后可看大图

回复 niuershiye 的帖子

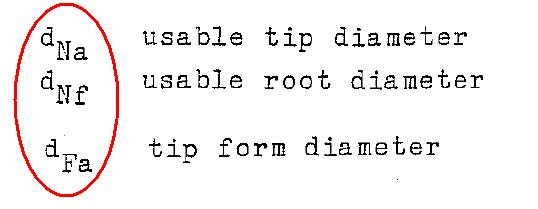

dNa和dFa代表什么意思啊？

administrator · 发表于 2011-3-14 19:35

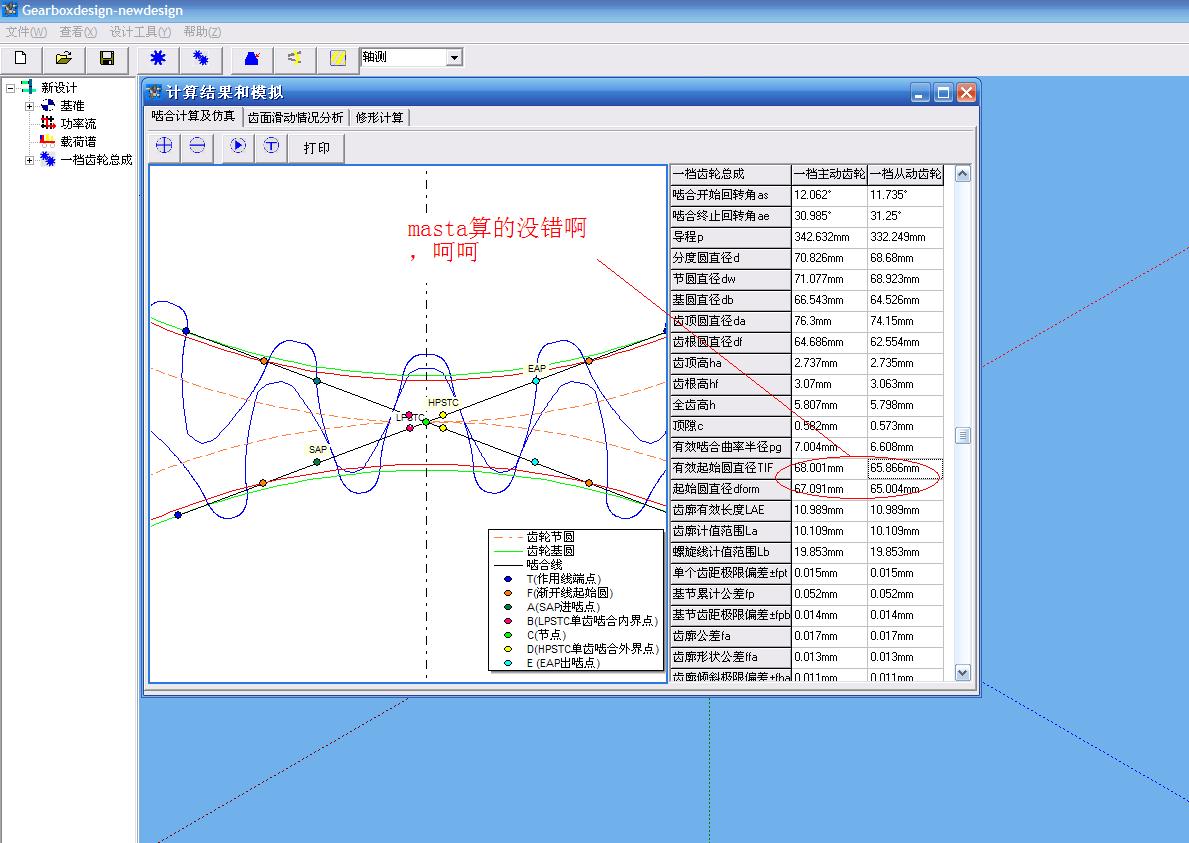

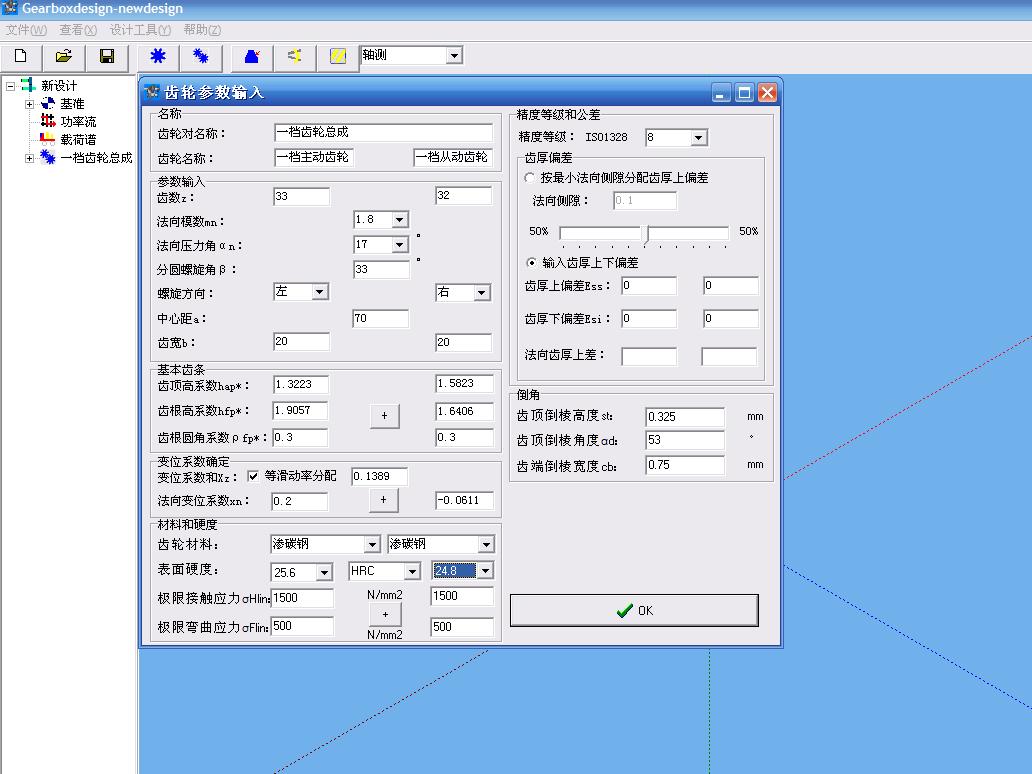

很多年前我们买过清华大学的那个齿轮计算软件。。。。。

luomo226 · 发表于 2011-3-15 08:54

回复 niuershiye 的帖子

牛爷，就是图上标的那个尺寸，您受累……

luomo226 · 发表于 2011-3-15 08:56

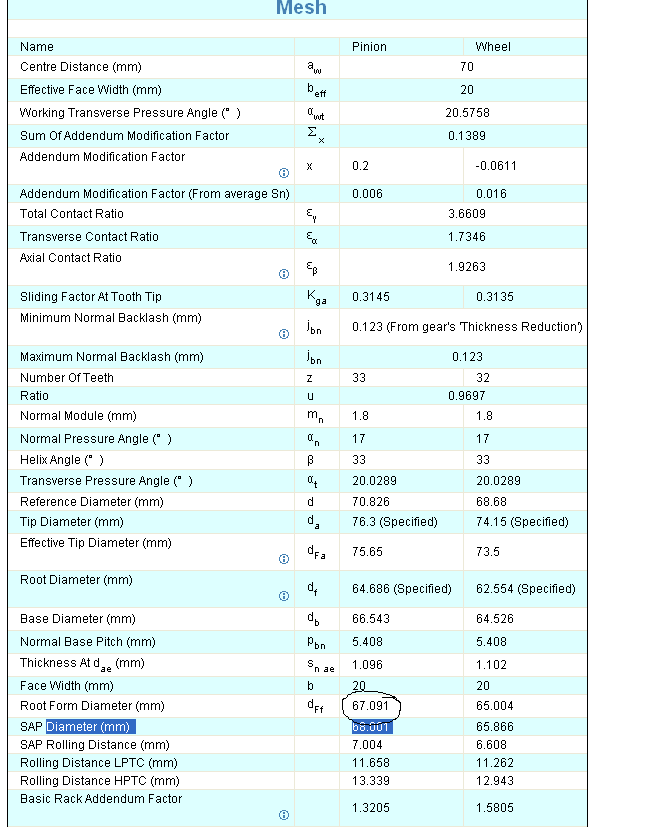

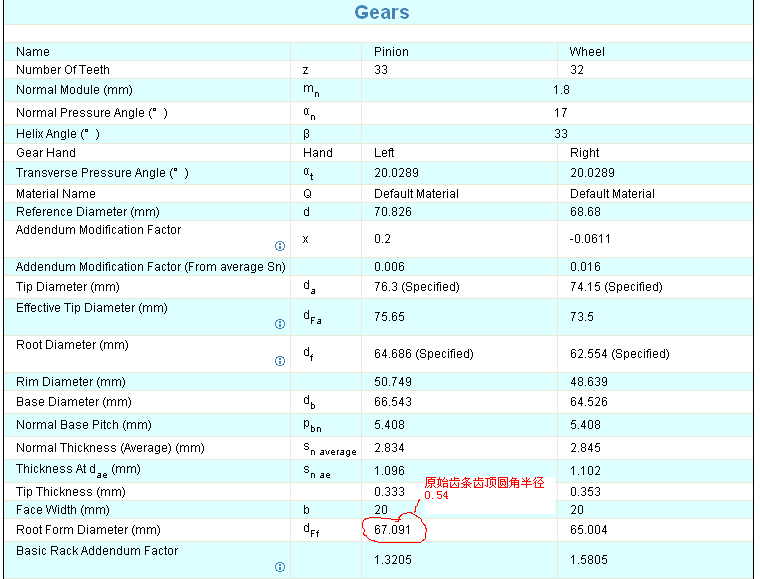

以上参数中的在masta设计的时候，原始齿条的齿顶圆角半径为0.3mn=0.54mm。牛爷，您受累给解下啊……

fawcgzmg · 发表于 2011-3-23 11:51

本帖最后由 fawcgzmg 于 2011-3-23 12:27 编辑


四楼有图有公式啊，呵呵，好好看看，dform是指基本齿条齿根圆弧展成的过渡曲线和渐开线的交点圆，也就是实际渐开线的起始圆，(不同于有效渐开线起始圆SAP,应比SAP小，如果大于SAP就出现过渡曲线干涉了）。一般初始设计时计算，没考虑加工。如果是剃前滚刀加工这个圆就不对了，应按剃前滚刀展成及剃齿后的起始圆计算。

wuweiviva · 发表于 2011-3-23 13:10

牛爷你能否把DIN3960-1987英文版的上传上来谢谢了

chiart · 发表于 2011-3-24 12:32

英文版的

DIN_3960_1987_(E).part1.rar (1 MB, 下载次数: 85)

DIN_3960_1987_(E).part2.rar (1 MB, 下载次数: 90)

DIN_3960_1987_(E).part3.rar (1 MB, 下载次数: 83)

DIN_3960_1987_(E).part4.rar (937.08 KB, 下载次数: 74)

leozhang · 发表于 2012-2-10 17:09

这个标准不错，下载，学习。

leozhang · 发表于 2013-2-16 14:00

公式找到了，可是不知里面的xE怎么计算，求助

leozhang · 发表于 2013-3-14 20:51

niuershiye 发表于 2011-3-13 14:38

登录/注册后可看大图

dNf1----- SAP
dNf2----- EAP
--------------------

这个只是滚齿后的渐开线起始圆，磨齿后的如何得到？请教版主！
