求助：齿轮的实际dNF是如何求出的……

luomo226 · 发表于 2011-3-13 02:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

如题，在masta和过外的齿轮图纸中经常会出现sap和dNF,SAP是根据配对齿轮的外圆计算得出，而dNF则是实际的渐开线的加工起始点，这个点跟齿根圆角有关系，没有找到具体的资料来验证，请大侠们指点……

Hypoid007 · 发表于 2011-3-13 11:56

dNF 好像就是SAP.

niuershiye · 发表于 2011-3-13 13:16

本帖最后由 niuershiye 于 2011-3-13 13:33 编辑

luomo226 发表于 2011-3-13 02:20

登录/注册后可看大图

如题，在masta和过外的齿轮图纸中经常会出现sap和dNF,SAP是根据配对齿轮的外圆计算得出，而dNF则是实际的渐 ...

看标准去。
这些符号是 “乌龟的屁股---龟腚“ --规定

niuershiye · 发表于 2011-3-13 14:38

本帖最后由 niuershiye 于 2011-3-13 14:52 编辑

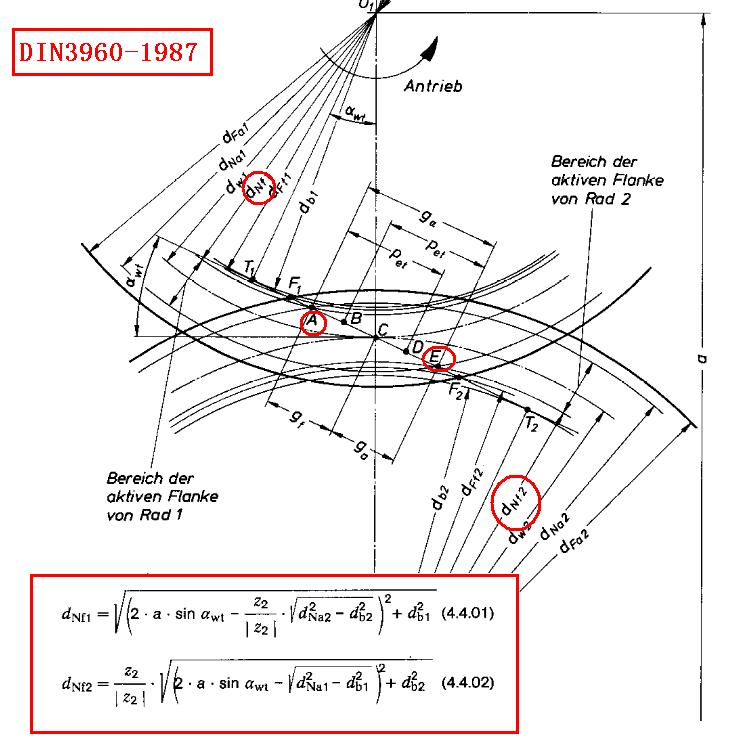

dNf1----- SAP
dNf2----- EAP
--------------------

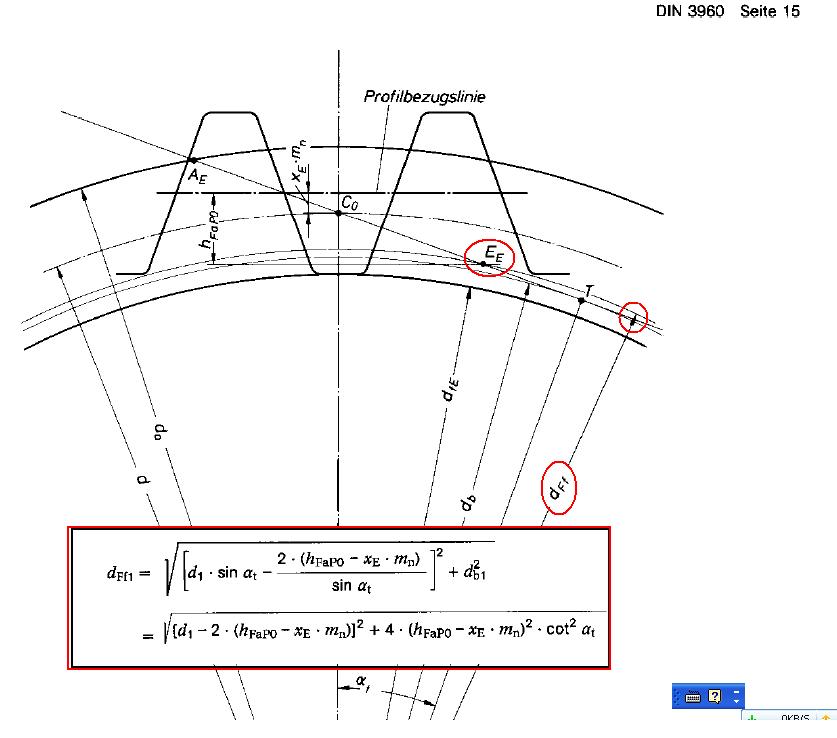

你说的与配对齿轮无关的是 dFf , 就是上面图上的 F1 、F2点。计算方法DIN3960-1987 也有公式。

luomo226 · 发表于 2011-3-13 14:48

回复 niuershiye 的帖子

那是我把称呼记错了，对不起啊牛爷，我还是细节注意不到，呵呵，我查去，谢谢牛爷……

luomo226 · 发表于 2011-3-14 16:45

回复 niuershiye 的帖子

牛爷，遇到这样的问题，直齿轮（变速器齿轮，都是非标准的）的我算好了，和masta对上了，但是斜齿轮还是没有想明白是怎么算的，按照螺旋角算了，不对，按照当量齿轮算了，也不对……
还有许多资料总说的一些理论啊什么的，都是按照直齿轮计算了，到斜齿轮，省了，纠结啊……
请牛爷指教……

niuershiye · 发表于 2011-3-14 17:04

luomo226 发表于 2011-3-14 16:45

登录/注册后可看大图

回复 niuershiye 的帖子

牛爷，遇到这样的问题，直齿轮（变速器齿轮，都是非标准的）的我算好了，和 ...

斜齿的哪个不对呀？
你要计算什么，将数据发出来，我看看！

administrator · 发表于 2011-3-14 17:47

回复 niuershiye 的帖子

牛爷：
dNf1----- SAP
dFf1----- EAP
是不是这样才是对的？

niuershiye · 发表于 2011-3-14 18:01

administrator 发表于 2011-3-14 17:47

登录/注册后可看大图

回复 niuershiye 的帖子

牛爷：

你放大 3 楼那张图看看，那个是DIN3960-1987 的！

administrator · 发表于 2011-3-14 18:34

回复 niuershiye 的帖子

dNa和dFa代表什么意思啊？
我认为EAP计算要靠滚刀包络计算出来的值才准啊？
您的齿轮软件传动系统设计有没有滚刀包络计算啊？
