请教大神，直齿锥齿轮，这样画对不对？齿轮锻造学习一下齿轮方面的知识

zhengxiongbin52 · 发表于 2026-4-12 15:54

您需要登录才可以下载或查看，没有账号？注册

x

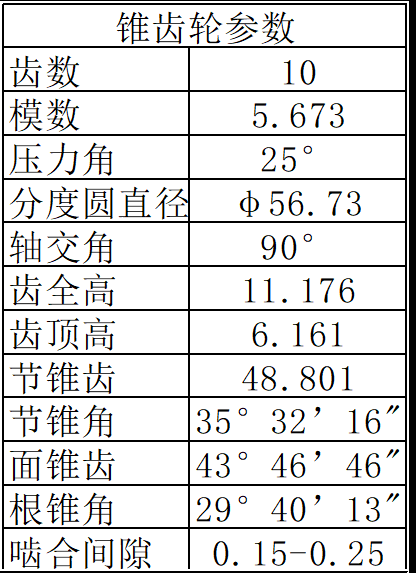

请教大神，指点一下，直齿锥齿轮，这样画对不对？齿轮锻造学习一下齿轮方面的知识

hyfjy · 发表于 2026-4-12 21:51

电脑打不开，是啥原因

zhengxiongbin52 · 发表于 2026-4-13 08:05

hyfjy 发表于 2026-4-12 21:51
电脑打不开，是啥原因

可能我导出X_T版本还是太高了，我重新导出x-t版本7.0的，我重新上传了，您再试一下，

hyfjy · 发表于 2026-4-13 22:42

画直齿锥齿轮的精确模型，并进行适当的齿向修形和齿形修形，装配并保证在啮合时仅齿面啮合，避开端面和齿顶处的啮合，接触要比较平滑，这是通常的要求。

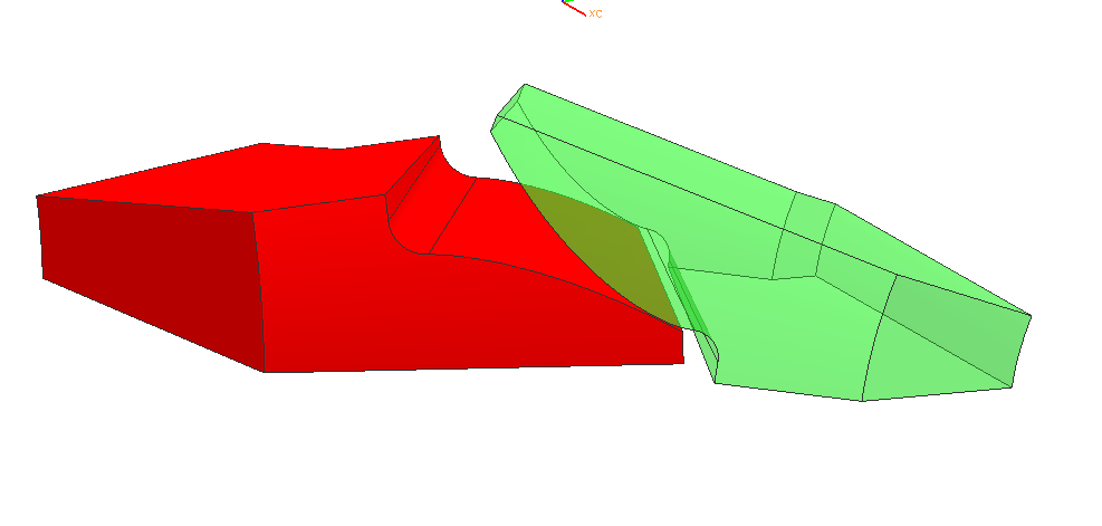

楼主又给了模型，解压后打开，检查了齿面的精细度如图所示

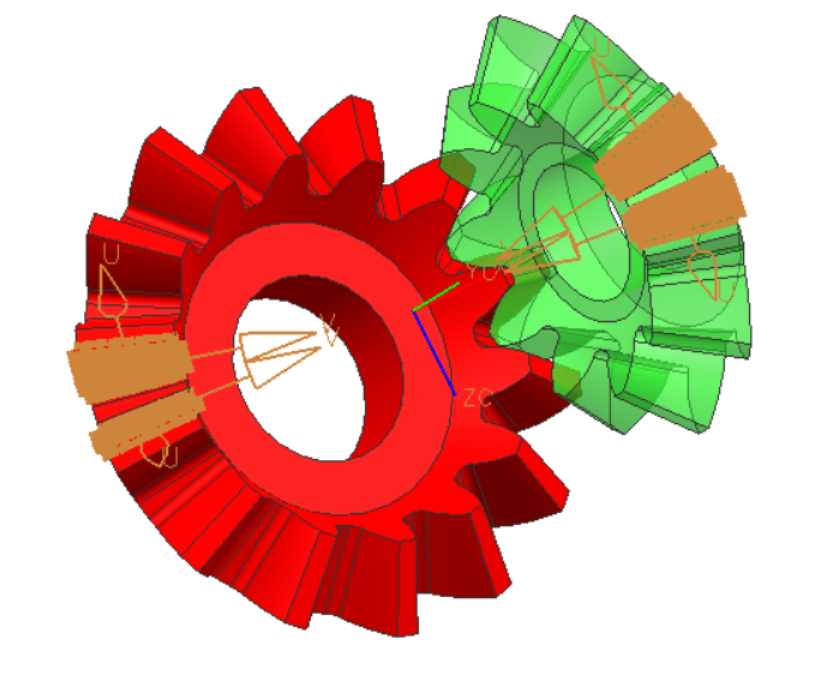

啮合的二面如下图

本例有齿向修形，好像没有进行齿形的修形，仅靠齿顶圆弧，可能会有一定的噪音。

一家之言，欢迎拍砖。

hyfjy · 发表于 2026-4-13 22:58

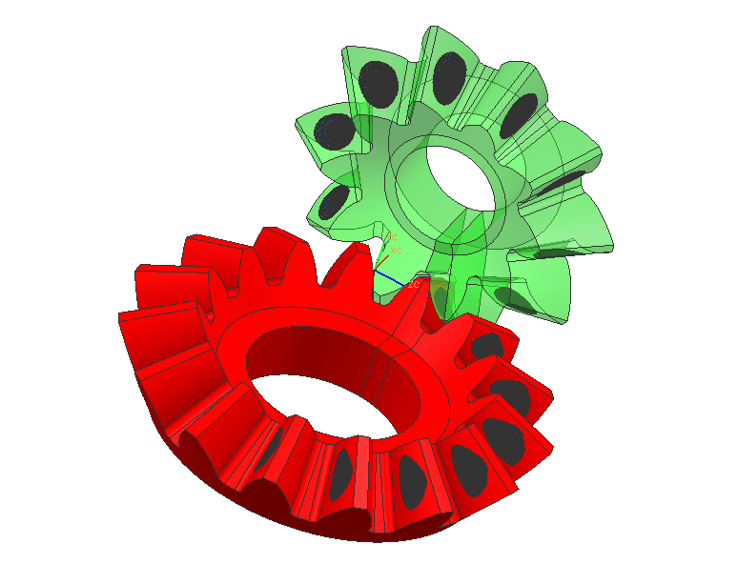

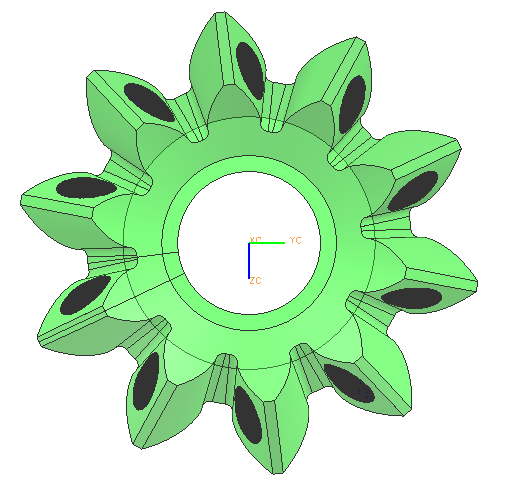

我也用自己的软件设计了一对10-14的直锥齿轮，看一下齿面的精细度


在齿面上首先下功夫，做得细，对于很多点可以用二次曲线进行齿向和齿形的修正，以满足对差速器齿轮的要求。

hyfjy · 发表于 2026-4-13 23:03

zhengxiongbin52 · 发表于 2026-4-14 07:58

hyfjy 发表于 2026-4-13 22:42
画直齿锥齿轮的精确模型，并进行适当的齿向修形和齿形修形，装配并保证在啮合时仅齿面啮合，避开端面和齿顶 ...

您说的对的，我只对齿向修形，没有齿形的修形

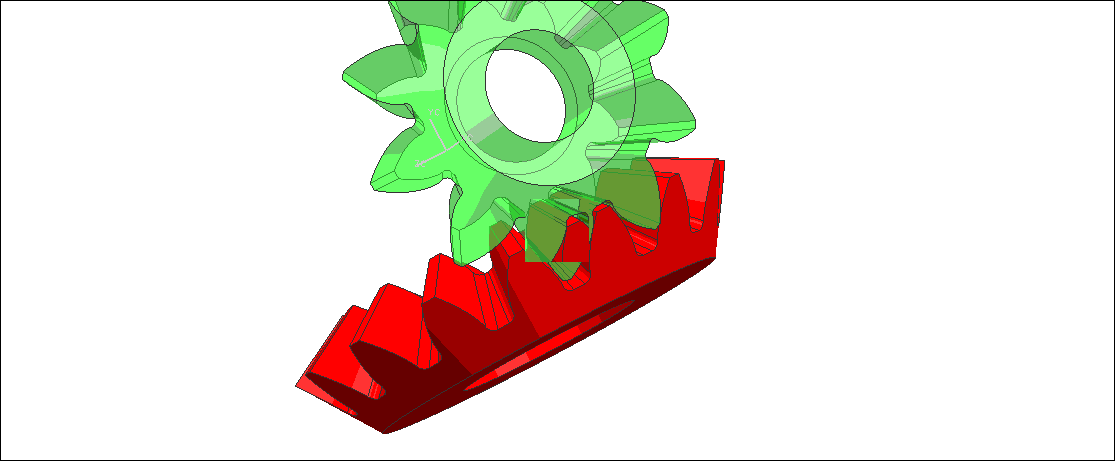

像您设计出来的能做一下动态模拟对比一下？看您齿形是怎么修形的。我也只刚刚学习，很多东西都不知道

hyfjy · 发表于 2026-4-14 21:26

henrymao · 发表于 2026-4-14 21:27

看接触仿真，重合度好像刚刚到1，甚至还有一点点可能没到1。这种情况齿形没有修形空间吧。

hyfjy · 发表于 2026-4-14 21:33

近期作了个介绍二次开发的材料

CAD二次开发-应用和探索.part1.rar (5 MB, 下载次数: 6)

CAD二次开发-应用和探索.part2.rar (5 MB, 下载次数: 6)

CAD二次开发-应用和探索.part3.rar (5 MB, 下载次数: 6)

CAD二次开发-应用和探索.part4.rar (5 MB, 下载次数: 6)

CAD二次开发-应用和探索.part5.rar (3.61 MB, 下载次数: 6)
