求齿圈的M值和公差

hyfjy · 发表于 2026-3-4 21:40

补充内容 (2026-3-7 21:11):
计算后由UG软件自动完成精确模型的建模和球间距的精确建模

hyfjy · 发表于 2026-3-7 21:12

149-2.rar (12.15 MB, 下载次数: 0)

以上是内齿轮的精确模型及量球间距的精确测量值。

FES123 · 发表于 2026-3-7 22:12

斜齿内齿不妨便测量公法线.并未给出齿厚公差值.

MAOHAI123 · 发表于 2026-3-13 10:23

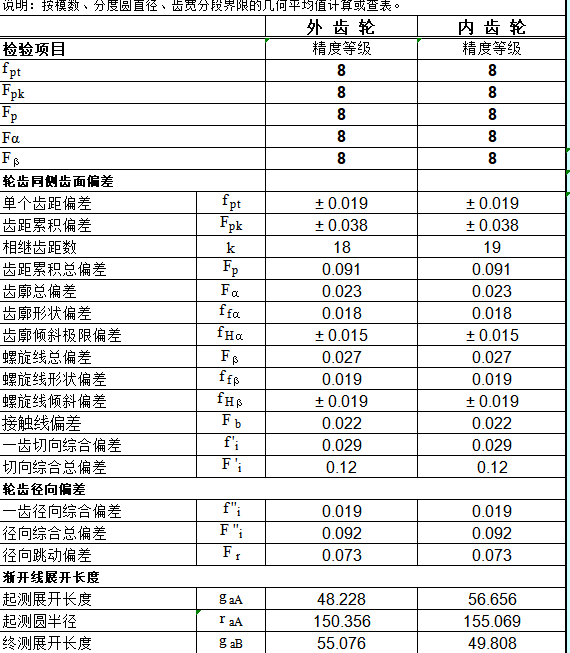

是不是这个公差

hyfjy · 发表于 2026-3-18 22:45

成对设计根据使用情况，可以自己查有关表格，定下公差，这样在转换时可以统一使用这些参数了。内M值计算后，可以计算出小球球心的坐标，然后根据外圆实际尺寸计算一下虾球到外壁的值转成可以测量的值就行。

FES123 · 发表于 2026-3-19 16:16

hyfjy 发表于 2026-3-18 22:45
成对设计根据使用情况，可以自己查有关表格，定下公差，这样在转换时可以统一使用这些参数了。内M值计算后 ...

可惜前辈没有成组设计,也没按要求给出变位系数和公差.请重新给一个数据.

hyfjy · 发表于 2026-3-31 06:54

14楼的表格给定了齿厚的上偏差和下偏差，根据这个参数，就可以计算出减薄量相对于径向变位系数的直接关系，有了上下偏差的“对应径向变位系数”，计算公法线，计算跨球距或者球间距都不是难处了。
