求齿圈的M值和公差

QHT1972 · 发表于 2026-1-21 16:15

您需要登录才可以下载或查看，没有账号？注册

x

内齿圈齿数149 模数2 压力角20 螺旋角15 精度7级侧隙公差F 量球直径3 求M值及公差用什么软件计算

gangge234 · 发表于 2026-1-21 17:12

先测量尺寸，再反算。

FES123 · 发表于 2026-1-21 17:52

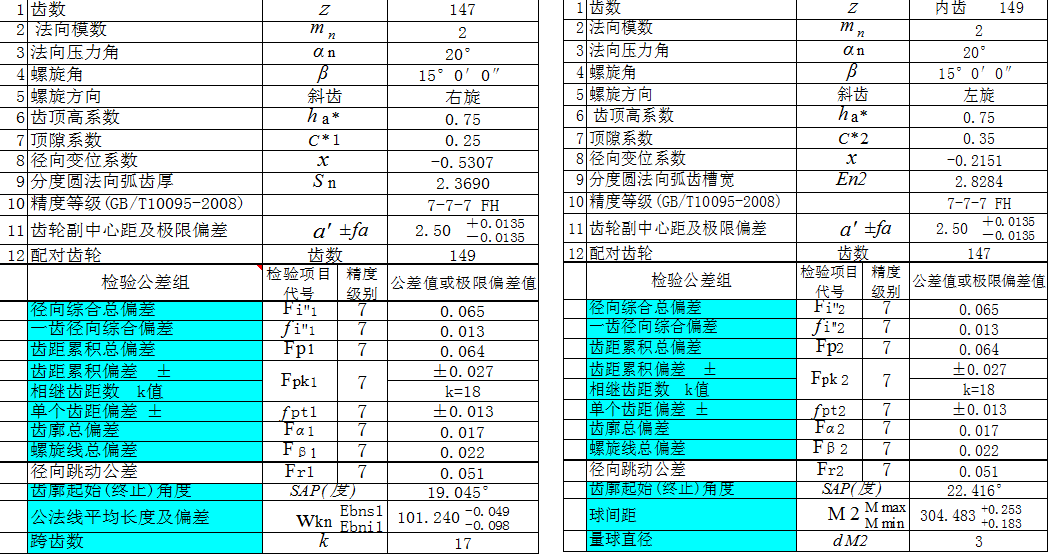

304.4831 +0.253/+0.183

QHT1972 · 发表于 2026-1-22 09:28

FES123 发表于 2026-1-21 17:52
304.4831 +0.253/+0.183

谢谢！公差值是怎么来的

FES123 · 发表于 2026-1-22 17:14

QHT1972 发表于 2026-1-22 09:28
谢谢！公差值是怎么来的

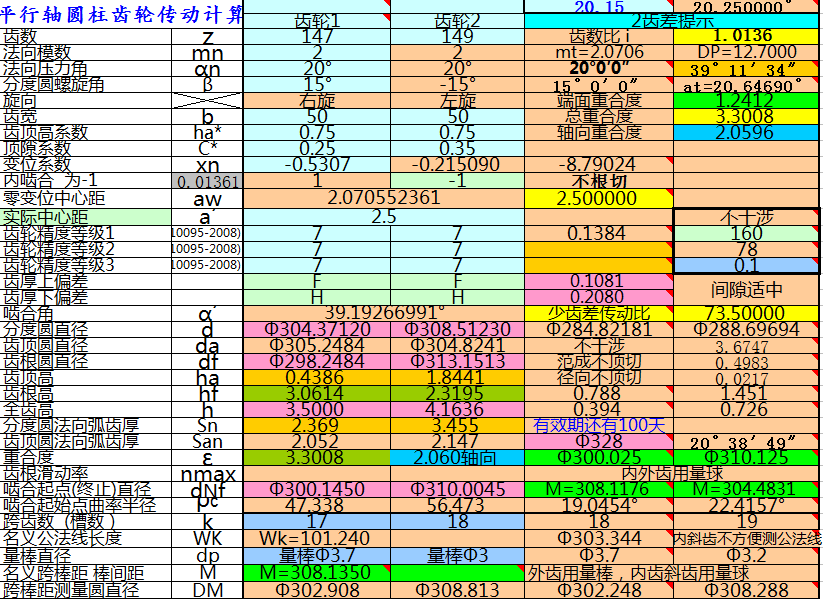

自己编有表格程序.

FES123 · 发表于 2026-3-1 16:36

QHT1972 发表于 2026-1-22 09:28
谢谢！公差值是怎么来的

有表格程序

hyfjy · 发表于 2026-3-1 21:19

已知条件中少一个径向变位系数的参数，如果径向系数等于零，计算的公称值结果就不对的。

hyfjy · 发表于 2026-3-1 21:22

通常在机构设计手册中，在介绍普通渐开线圆柱齿轮的内容中会介绍内外圆柱齿轮M值的求法公式，同时在有关齿厚的内容内容中会讲清齿厚公法的计算，可以参考一下。

FES123 · 发表于 2026-3-3 21:34

hyfjy 发表于 2026-3-1 21:22
通常在机构设计手册中，在介绍普通渐开线圆柱齿轮的内容中会介绍内外圆柱齿轮M值的求法公式，同时在有关齿 ...

请前辈就此数值计算一组参数,不胜感激.

hyfjy · 发表于 2026-3-4 21:19

圆柱齿轮参数.DOC (1.38 KB, 下载次数: 1)
