奇怪的行星齿圈原理

h66k

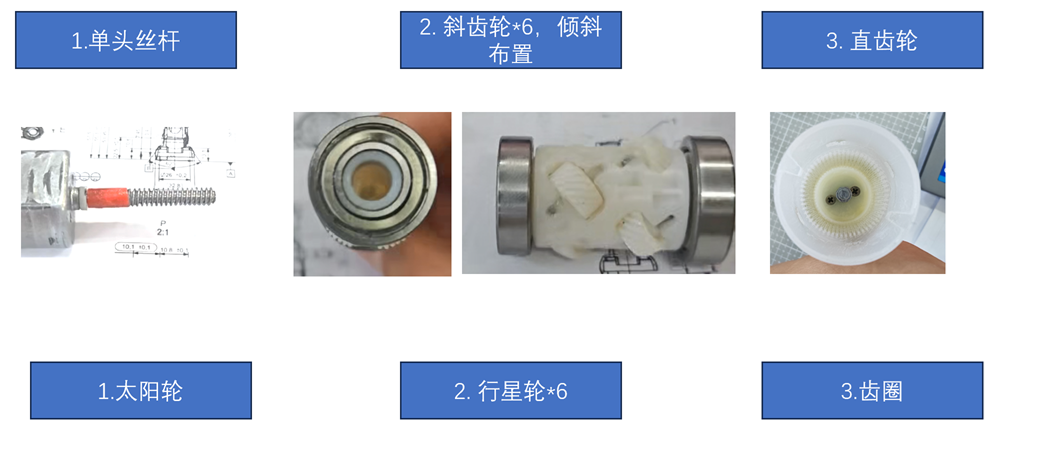

求解，理解上是行星齿轮的原理，太阳轮和行星轮使用蜗轮蜗杆代替，
斜齿轮倾斜布置，齿形旋转到内圈，跟丝杆啮合，非90度交错；齿形旋转到外圈，跟直齿齿圈啮合，
理解上斜齿轮齿形是弧面，跟直尺齿圈不是正常的齿形啮合，
求教，这个齿圈是正常的齿形吗，是怎样计算的？

TjuJIanGe

还有更多的细节吗？没见过这个，我觉得名字可以叫交错轴行星。

h66k

TjuJIanGe 发表于 2025-9-2 08:02
还有更多的细节吗？没见过这个，我觉得名字可以叫交错轴行星。

是这个理解，设计上是有些东西的
这个难点在斜齿轮跟齿圈的配合上


齿形的理解，斜齿轮倾斜放置的角度要跟螺旋角一致，螺旋角45°，放置的角度就要是45°，保证跟直齿圈能够啮合，

问题在于螺旋角越大，斜齿轮齿形弧度越大，齿圈实际为直齿，这个就不是正常的齿形啮合，
所以实际要把螺旋角降低，斜齿轮齿形弧度降低，保证啮合重合度，这样的话，承载能力会低，这两个点必须算清楚
我的问题是不确定对齿圈的理解是否正确

辰兮

h66k 发表于 2025-9-2 08:39
是这个理解，设计上是有些东西的
这个难点在斜齿轮跟齿圈的配合上

中间那个我暂时认为是蜗杆，螺旋角是？暂时未知，行星轮螺旋角45°，安装行星轮时旋转45，就相当于它和内齿圈是直齿轮接触，所有内齿圈和行星轮的配合我觉得不是很难，主要是太阳轮（蜗杆）和行星轮的配合，我没想明白，还有这个行星架为啥要加两层有何意义，行星架的加工难度无疑是很高的（角度偏了的话就异常啮合了），所以成不很高，不知道运用在什么场合，有没有更好的平替

michaelyang

这玩意儿有点儿意思

辰兮

h66k 发表于 2025-9-2 08:39
是这个理解，设计上是有些东西的
这个难点在斜齿轮跟齿圈的配合上

这个重点怕是在行星齿轮和中间的太阳轮（暂时叫蜗杆）上吧，这两个啮合才是重点

辰兮

h66k 发表于 2025-9-2 08:39
是这个理解，设计上是有些东西的
这个难点在斜齿轮跟齿圈的配合上

并且内齿圈和行星轮力的方向不一样，两个之间的磨损也可能会非常大，感觉这种设计不切实际了，可能入行太浅，不知道这个设计的高深之处，个人观点，如果有错误希望大家指正

uu_sea

不错的设计，标记跟踪一下

谢晃-齿轮工程技术

有点意思（哪位专家在研究），用在什么地方？

持续关注。

辰兮

他说的太阳轮是丝杆，他把行星轮掰直了，怎么啮合，行星轮和内齿圈又怎么啮合，设计不错在哪
