珩齿齿向凹陷

haha-2024 · 发表于 2024-10-17 22:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

采用Praewema HS205内啮合珩齿，变压力角，设备加工新能源产品中间轴，总长190左右。采用夹持外圆，两中心孔定位。
加工前校对件跳动小于0.005（顶尖顶上后）。

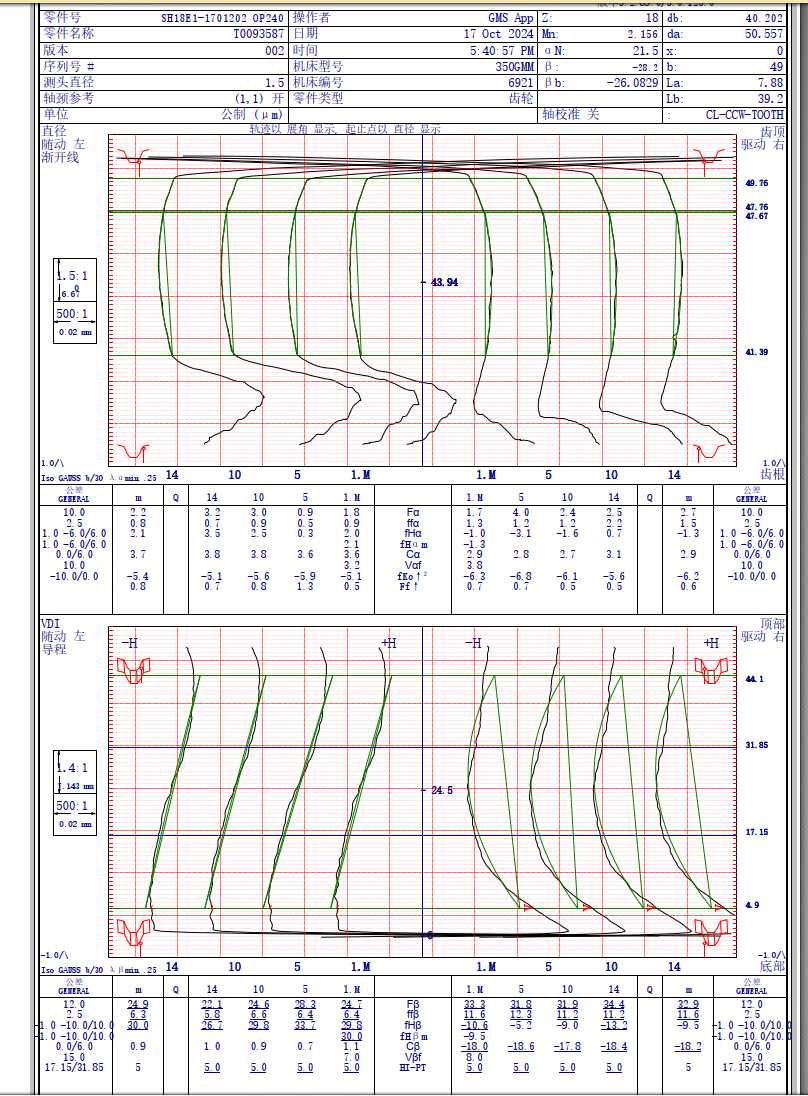

珩轮不论修整0.6mm还是1mm，齿轮齿向都是凹陷。
我怀疑是否是DDG和和珩轮重合度过大导致的。

DDG（齿数36，mn2.156，左旋压力角21.5°，螺旋角-28°12′），珩轮内径289（齿数61，mn2.156，左旋压力角21.5°，螺旋角-42.129/42.74）
各位大神怎么说？

jssqzcly · 发表于 2024-10-22 07:33

珩磨轮没修通头，变螺旋珩磨的吧

michaelyang · 发表于 2024-10-22 10:19

珩磨轮没修通头，变螺旋珩磨的吧

cc0408 · 发表于 2024-10-22 10:50

右齿向怪怪的

weip1805 · 发表于 2024-10-22 11:44

对中，重新对中

hxhzzg1 · 发表于 2024-10-22 13:15

1.热处理变形大，热前螺旋角加0.03°， 2.右边的齿向下部好像没有“穿头”，热前滚齿时，滚刀要完全穿头

jixie043tutu · 发表于 2024-10-24 07:57

1.珩前珩后做对比，首齿做好记号， Mdk 在往下降点，看看效果，看是否是零件的问题；； 2. 检测一下工装的夹持力是否OK；
