有什么好的内花键定位夹具磨外圆，保证两处外圆和内花键的同轴度？

changqingshu · 发表于 2024-8-2 18:08

花键同轴度0.03，确实有一定的难度，也不是不可控制，
放宽到0.05，难度大大降低了，其余的同轴度0.025是完全没问题的，
其他的同轴度正常加工应该在0.01以内，只要车加工没问题，
又是双顶磨的的外圆，如果超差，那就是检验误差，
毕竟基准是两头外圆，建立联合基准存在误差，
自我感觉，这活没啥难度啊！

13370236061 · 发表于 2024-9-10 13:39

内撑内花键涨套

13370236061 · 发表于 2024-9-10 14:03

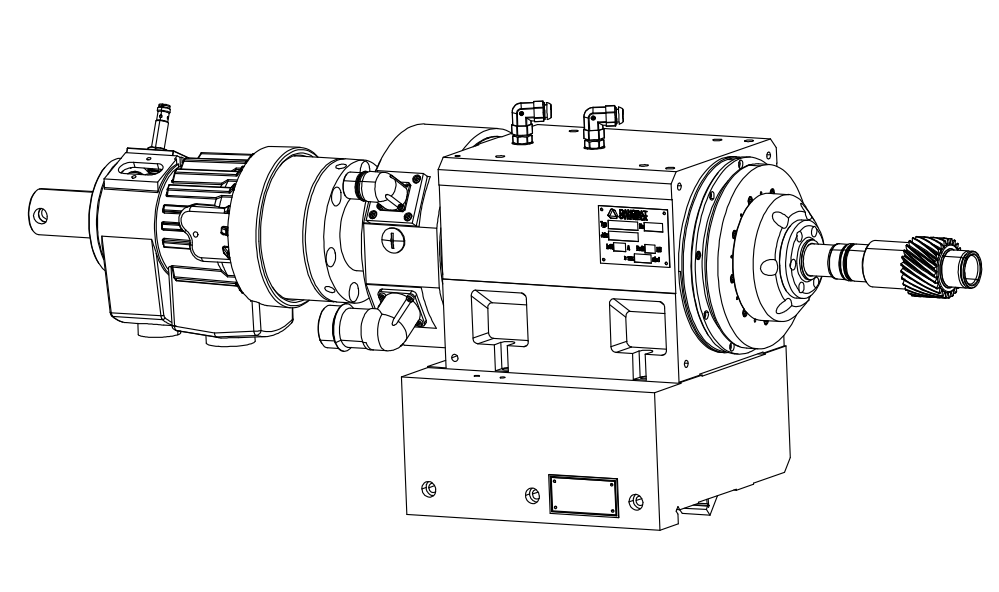

内撑花键夹具，重复精度0.01

longgulei · 发表于 2024-9-10 16:13

这活的难点是留量精车后加工内花键的变形以及顶尖孔的重复定位精度问题，没有那么难的。把工序找正做好点完全没有问题。

gdd · 发表于 2024-9-11 10:16

内花键一般都是间隙配合，加工花键之前就把外圆磨好，装夹外圆，以机床的精度来保证花键加工的同心度

yongxiangle1969 · 发表于 2024-9-11 10:26

关键是热处理后还要保证精度

13370236061 · 发表于 2024-9-11 11:22

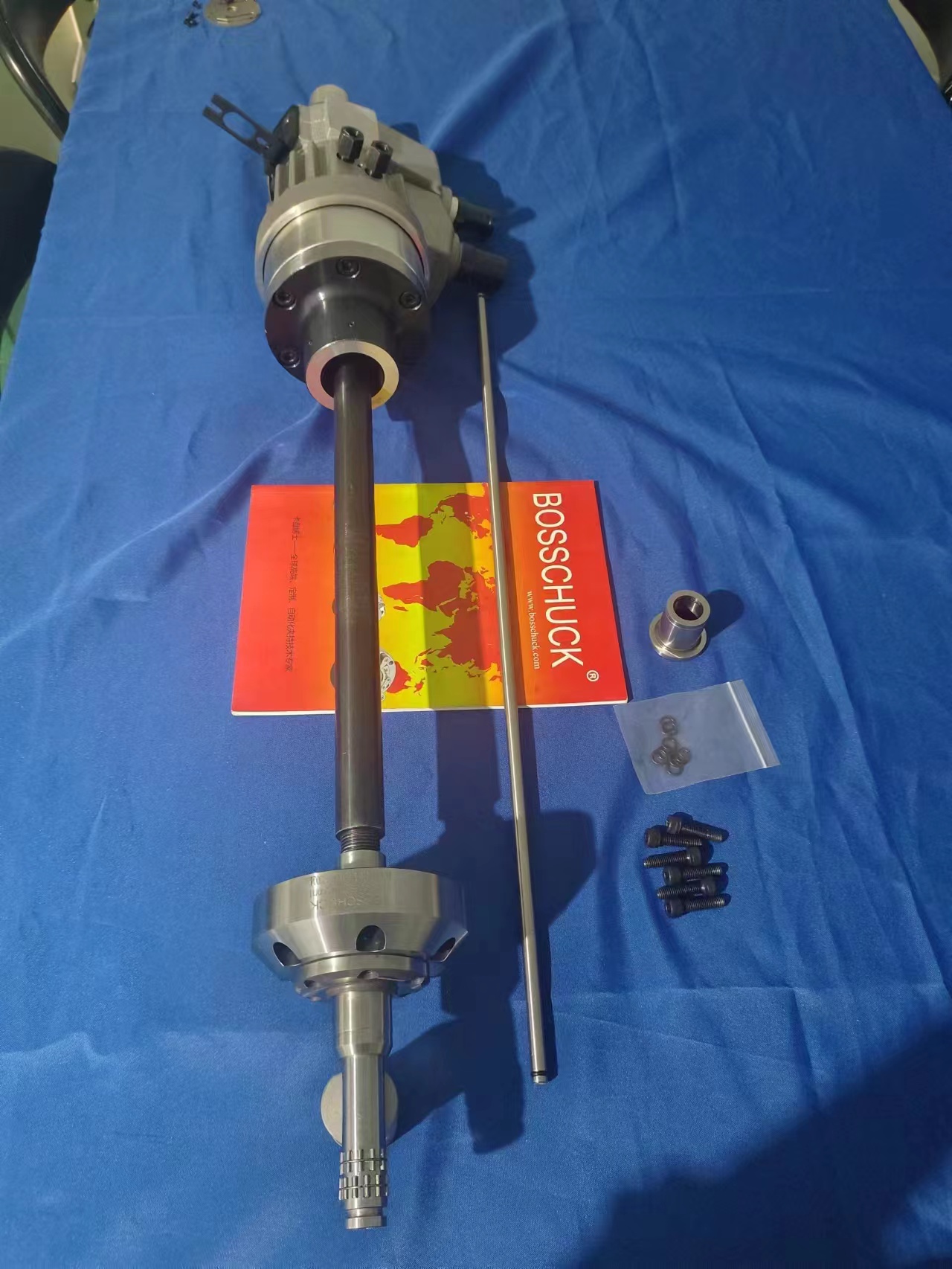

同样的工件，花键定位磨外圆，附检测报告
