有什么好的内花键定位夹具磨外圆，保证两处外圆和内花键的同轴度？

DUSHIJIANKE · 发表于 2024-7-3 15:36

您需要登录才可以下载或查看，没有账号？注册

x

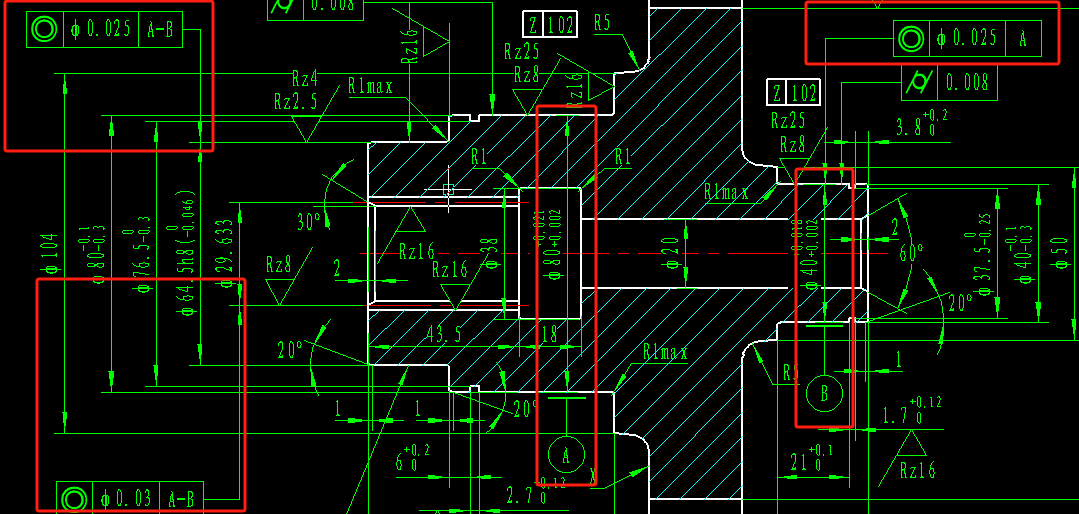

用什么好的内花键定位夹具，保证加工两处外圆后内花键和外圆的同轴度？

HZC1991 · 发表于 2024-7-6 01:54

感觉内花键定位不容易，

小学渣 · 发表于 2024-7-13 16:54

我认为只能在坯子上保证外圆和待加工花键的内孔（也就是花键小径）同轴，把插齿的加持位置也要保证好同轴，以两侧30度倒角为基准的同轴。就是你这个花键做到了30度倒角上，外圆磨的时候不太好保证

jixie043tutu · 发表于 2024-7-17 18:08

以内花键节圆定位一次装夹，硬车两外圆

挑起你的 · 发表于 2024-7-17 20:37

jixie043tutu 发表于 2024-7-17 18:08
以内花键节圆定位一次装夹，硬车两外圆

车工肯定是不行的，花键的锥度心轴拉不住，太短了

挑起你的 · 发表于 2024-7-17 20:39

余量保护，先加工外圆，再找正插齿

gangge234 · 发表于 2024-7-17 21:08

花键锥度芯轴，齿测定心磨外圆。

jixie043tutu · 发表于 2024-7-18 08:11

挑起你的发表于 2024-7-17 20:37
车工肯定是不行的，花键的锥度心轴拉不住，太短了

用立车，还有顶尖

hx888 · 发表于 2024-8-2 08:40

显然这个设计存在问题，加工难度大，检测不方便，至少不经济

changqingshu · 发表于 2024-8-2 18:02

这花键同轴度不是靠以花键定位再加工外圆保证的，
花键底孔和孔口倒角是一次加工完成的，中心是一致的，
只要保证插花键找正内孔，保证花键自身精度，
然后再双顶磨外圆，保证外圆与中心孔一致了，
花键和外圆同轴度自然就合格了。
