磨齿磨到齿根

aaronxu17 · 发表于 2024-4-1 11:54

一般都是禁止磨成这样的

lv梦醒 · 发表于 2024-4-1 21:22

考虑为了保证渐开线有效起始圆直径，磨齿起始圆过大，应根据滚刀和金刚石滚轮展长模拟图选择磨齿起始圆！

hss218 · 发表于 2024-4-7 10:30

楼主磨齿时齿根圆角半径是不是小了

挑起你的 · 发表于 2024-4-7 12:58

滚刀直接就干到尺寸了，找个钳工蹭蹭

clgclx · 发表于 2024-4-8 15:57

磨齿磨到齿根且市场反馈断齿--------这个影响因素很多了,热处理的原因,冲击载荷的原因,负载强度的原因.这个你要问清楚的.看腻磨齿的状态,应该和你磨齿没关系.

charlie_hsl · 发表于 2024-4-9 08:23

改滚刀，改砂轮，改图，换人。

cc0408 · 发表于 2024-4-9 08:37

写真方式不太对，应该齿轮平着放，拍齿轮端面，这样挖根量才能看清楚

longgulei · 发表于 2024-4-9 09:10

滚刀改变压力角、增加凸台量及控制留磨量、控制热处理变形及精车时的节圆找正、磨齿砂轮齿根圆直径及圆角，按道理可以解决

yongxiangle1969 · 发表于 2024-4-9 09:47

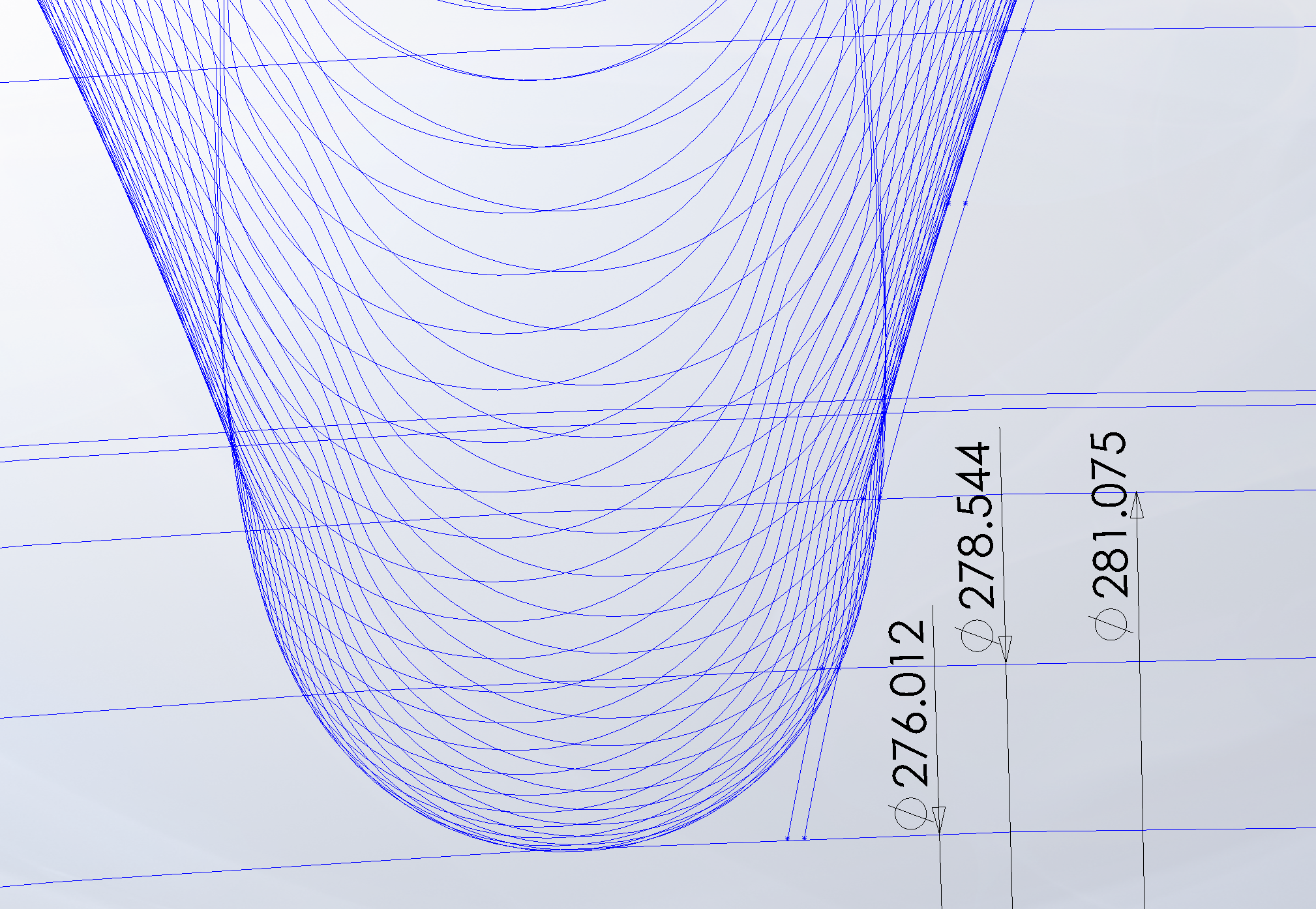

从仿真图中可以看出，您选用的砂轮外径太大（或超越有效起始圆太多），导致磨到了齿根下部过渡曲线部分，而沉割槽部分没有磨到。


clgclx · 发表于 2024-4-10 11:38

charlie_hsl 发表于 2024-4-9 08:23
改滚刀，改砂轮，改图，换人。

这才是专业
