不同方法计算齿根弯曲应力对比（有限元、Kisssoft、Romax）

魔力仿真 · 发表于 2023-8-10 08:30

您需要登录才可以下载或查看，没有账号？注册

x

本文比较了不用方法计算齿根弯曲应力的对比，包括有限元、Kisssoft、Romax三种方法

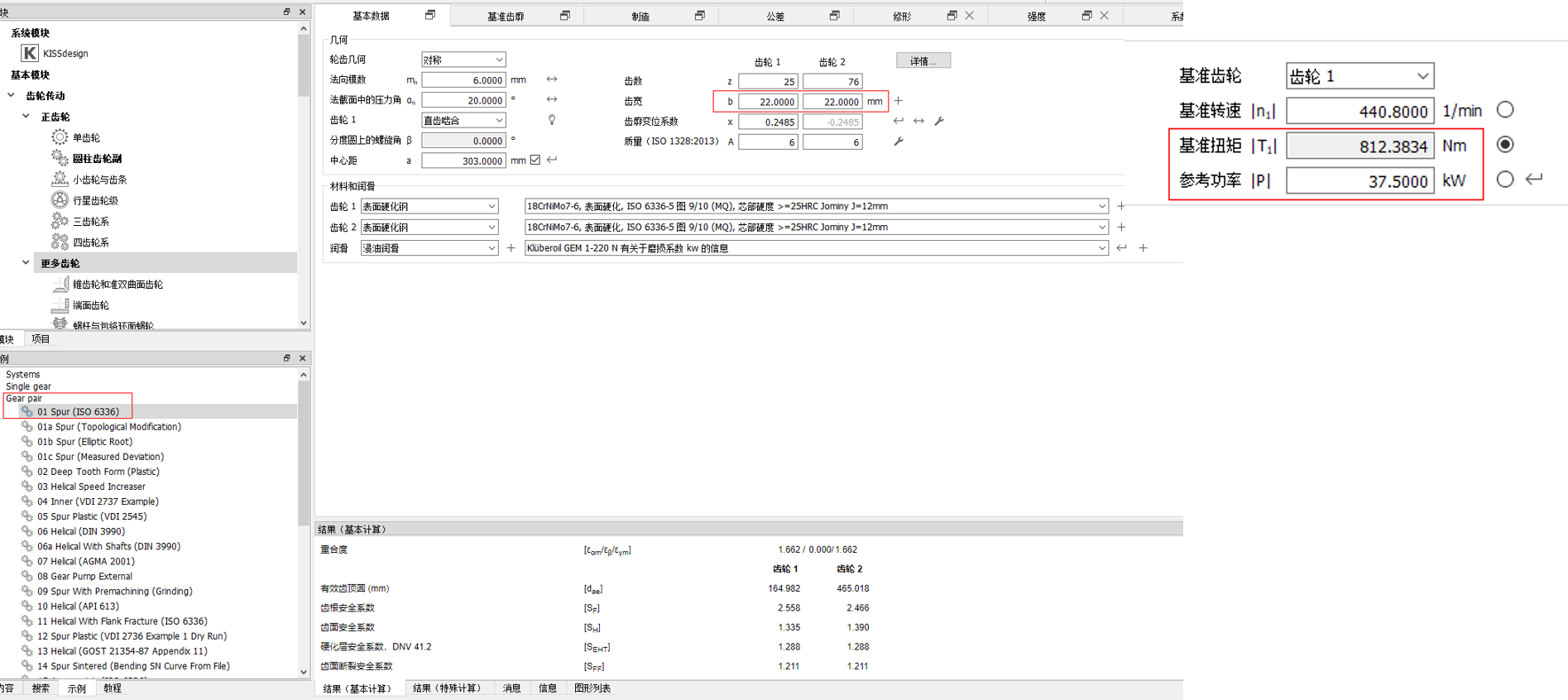

模型文件选择kisssoft中示例文件

魔力仿真 · 发表于 2023-8-10 08:31

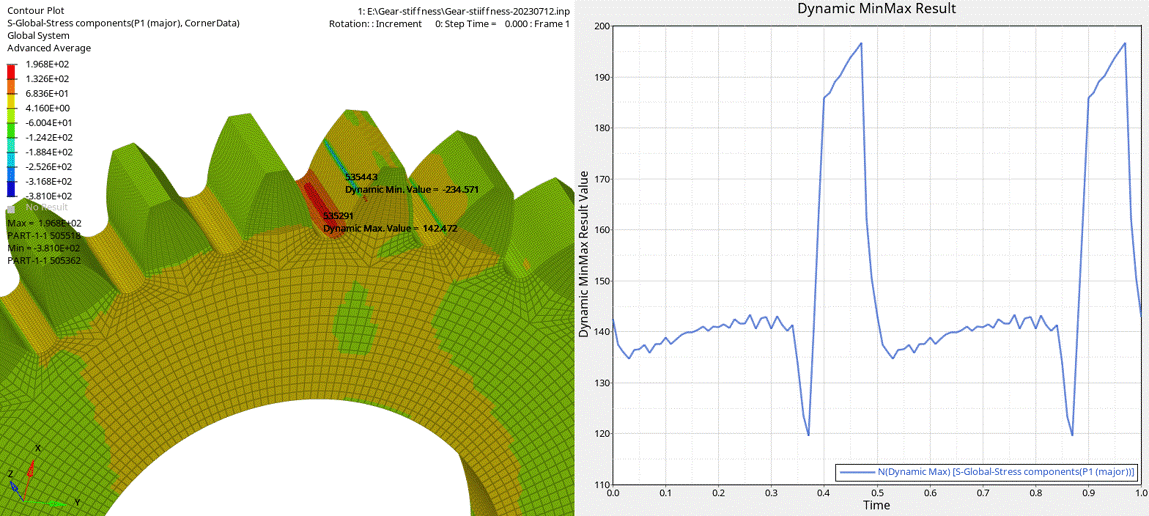

有限元结果如下：动画太大，传不上，看右边最大应力变化图，转动两个齿位置

魔力仿真 · 发表于 2023-8-10 08:35

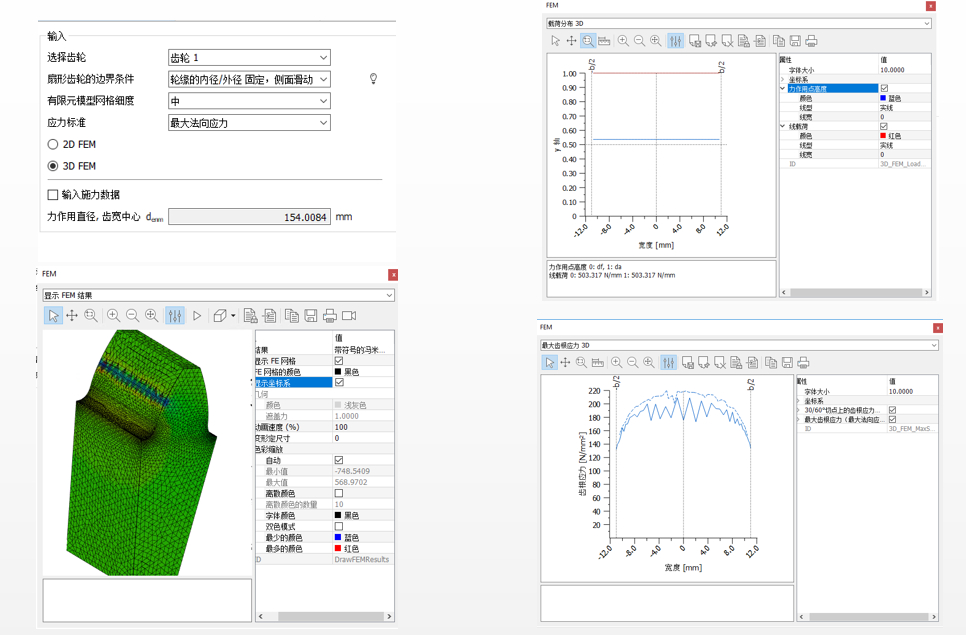

kisssoft结果如下：

魔力仿真 · 发表于 2023-8-10 08:36

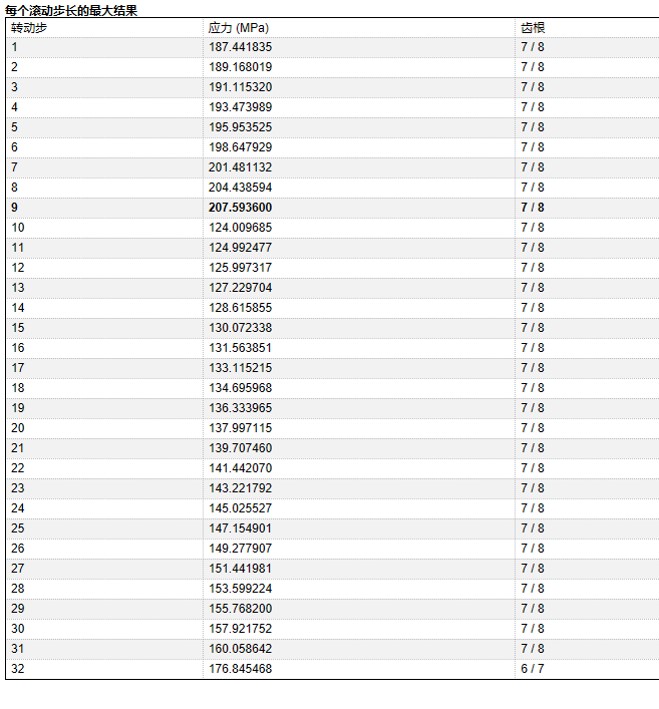

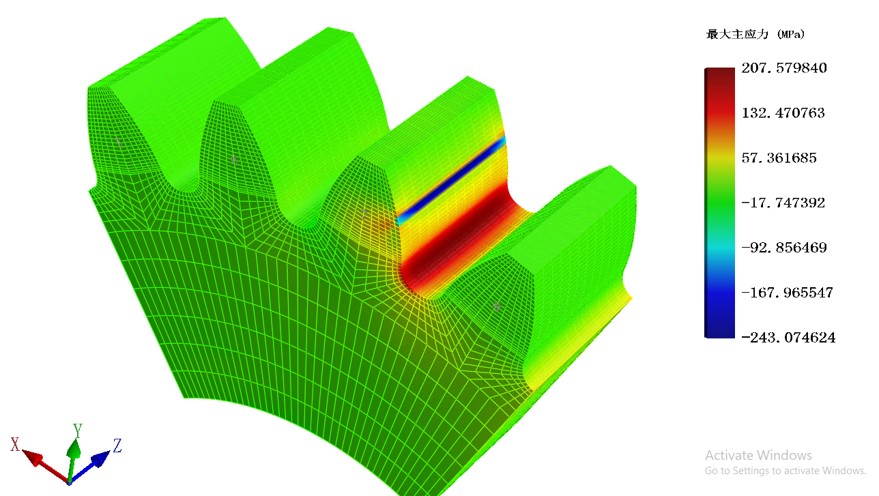

Romax计算结果如下：


魔力仿真 · 发表于 2023-8-10 08:37

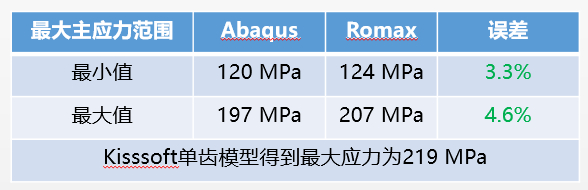

总结对比如下，结果一目了然

魔力仿真 · 发表于 2023-8-10 08:39

具体见下面视频（主要是讲解这三个软件计算啮合刚度与传递误差的对比）
【不同软件齿轮啮合刚度和传递误差的计算及对比】 https://www.bilibili.com/video/B ... 90065c7cbf36bc35ca1

jc123gear · 发表于 2023-8-18 15:53

很不错！

攻城狮 · 发表于 2023-8-18 22:42

视频先收藏下，一个小时4分钟

Himmel · 发表于 2023-8-19 21:00

是否可以输入solidworks齿轮

jc123gear · 发表于 2023-11-7 17:11

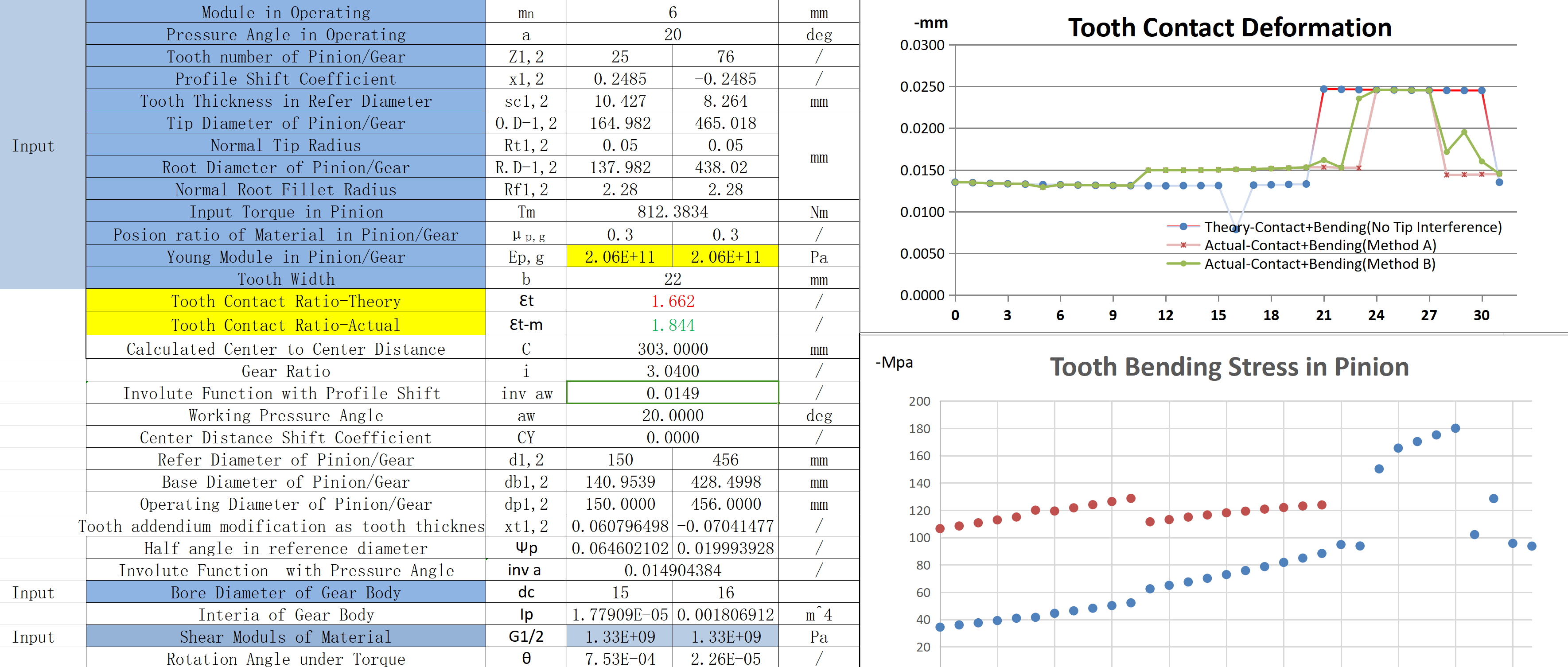

这个是B站楼主计算传动误差的结果（有限元ABAQUS和KISSsoft计算），顺便我用开发的LTCA软件计算了下！可以互相参考！
