求助，一级平行齿轮箱异音问题

行者无忌sui · 发表于 2023-5-20 10:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

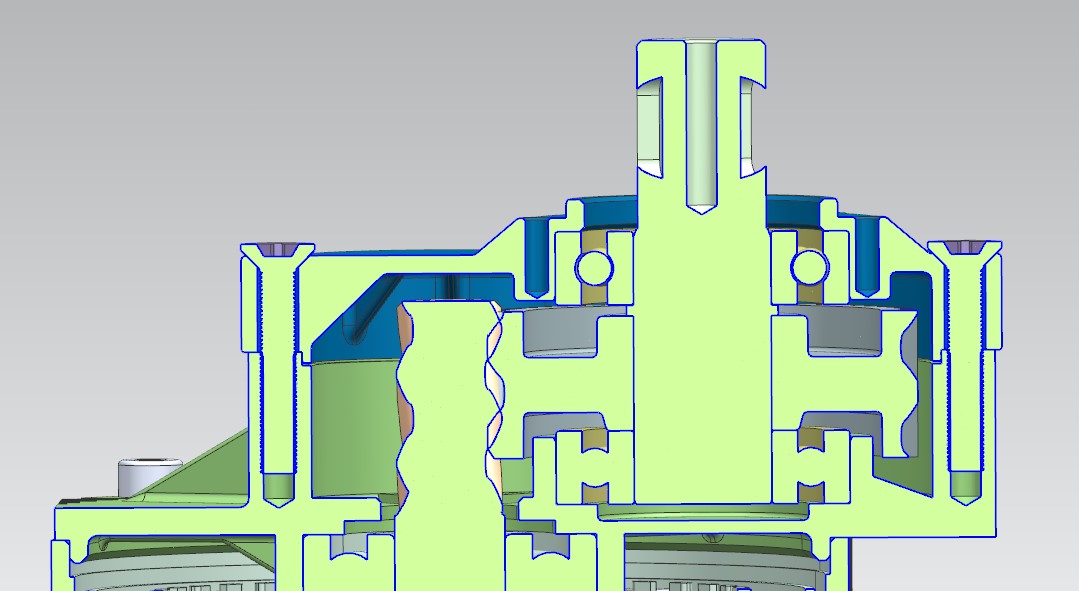

各位大佬，求助，一款一级平行齿轮箱在空载运行过程中出现齿轮碰撞的异音，有经验的大佬们是否能帮忙分析可能的原因，具体声音如下面视频。

齿轮参数如下：主动齿轮：Mn=0.8，Z=11，α=20°，β=15°，x=0.508；从动齿轮：Mn=0.8，Z=55，α=20°，β=15°，x=-0.1608；中心距：27.6

gdd · 发表于 2023-5-20 13:23

有可能是螺旋角偏差，有可能是输出齿轮与轴压配不同心或者端面跳动大，

DD99 · 发表于 2023-5-20 13:58

没听出来有碰撞的异音

，可以把齿轮涂色转后拆下看痕迹说不定会发现问题的。

zengxiaodong · 发表于 2023-5-20 15:33

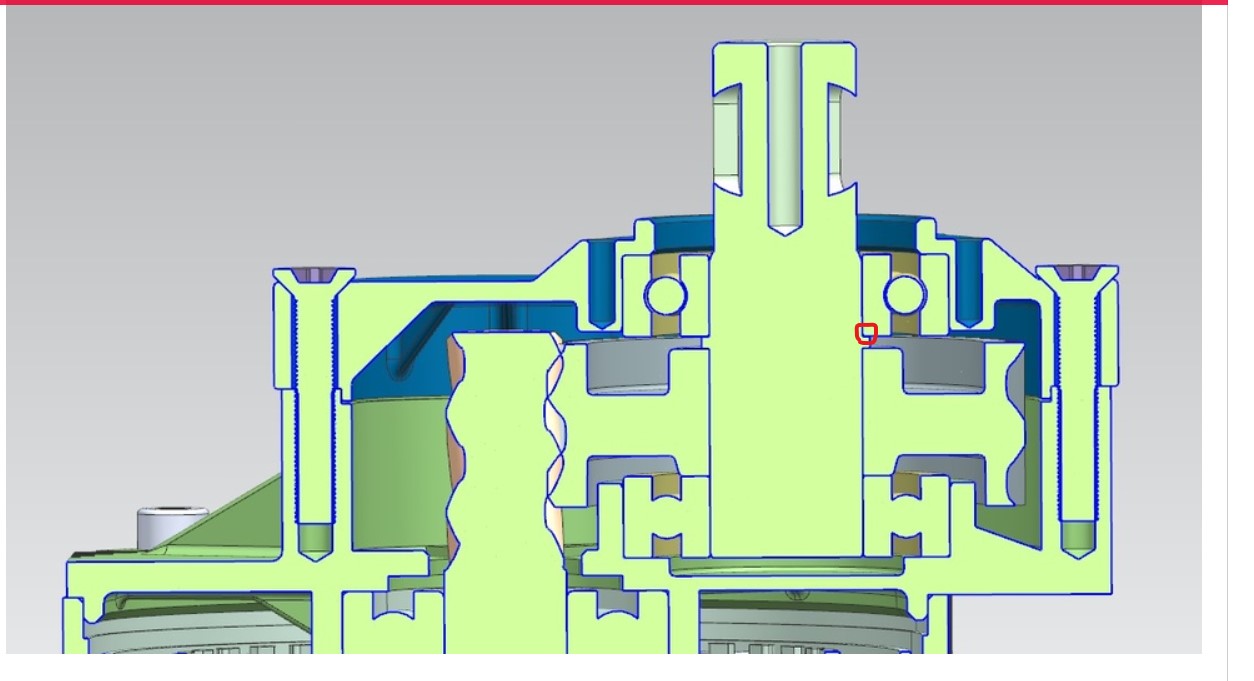

你这个结构有问题，低速轴轴承可能轴向顶死————只要装箱盖时螺钉多拧一点，轴承就卡死了！

mwp2022 · 发表于 2023-5-20 16:35

没磨齿吗？

行者无忌sui · 发表于 2023-5-22 09:00

mwp2022 发表于 2023-5-20 16:35
没磨齿吗？

没有磨齿

行者无忌sui · 发表于 2023-5-22 09:01

zengxiaodong 发表于 2023-5-20 15:33
你这个结构有问题，低速轴轴承可能轴向顶死————只要装箱盖时螺钉多拧一点，轴承就卡死了！

轴向设计有窜动量

mwp2022 · 发表于 2023-5-22 09:31

行者无忌sui 发表于 2023-5-22 09:00
没有磨齿

如果是渗碳淬火做为最终工序的话，一般要双捏测试，再装配，因为渗碳淬火加热温度800多℃，很容易粘附杂质等

michaelyang · 发表于 2023-5-22 10:15

你这个结构有问题，低速轴轴承可能轴向顶死————只要装箱盖时螺钉多拧一点，轴承就卡死了！

mwp2022 · 发表于 2023-5-22 15:57

你查查你这个轴承倒角多大？挡边多宽？还能档得住吗？你这挡边上正常还得有个倒角
