如何用KISSsys 2022绘制蜗杆配套齿轮

飞翔新莞人家 · 发表于 2023-5-11 16:09

mrmrw 发表于 2023-5-10 15:51
这种是减薄的蜗杆，最好是外旋风铣加工，否则齿形会削顶，啮合效果差！
配对的是塑料斜齿轮，采用100P的材 ...

马工，你好！

楼主的图纸上标注法向、轴向模数了。你所说的差强人意指的还有那些？求指教，能提供一个相关的参数来学习更好。谢谢！

hyfjy · 发表于 2023-5-11 18:48

与斜齿轮配合的蜗杆通常应为渐开线蜗杆，这个圆柱蜗杆的制式没说，螺旋角也不对。

DD99 · 发表于 2023-5-12 08:11

蜗杆配斜齿轮是通俗说法，其实此时的蜗杆也应该叫斜齿轮才对，这样都以法向模数标准化就是自然的事了。如果有现成的轴面模数标准的蜗杆来配斜齿轮也是能实现的，只不过齿轮的模数不标准化罢了。一楼的图纸叫法“螺旋升角”没问题只是字母用的不对应是：γ

wxhsc · 发表于 2023-5-12 08:38

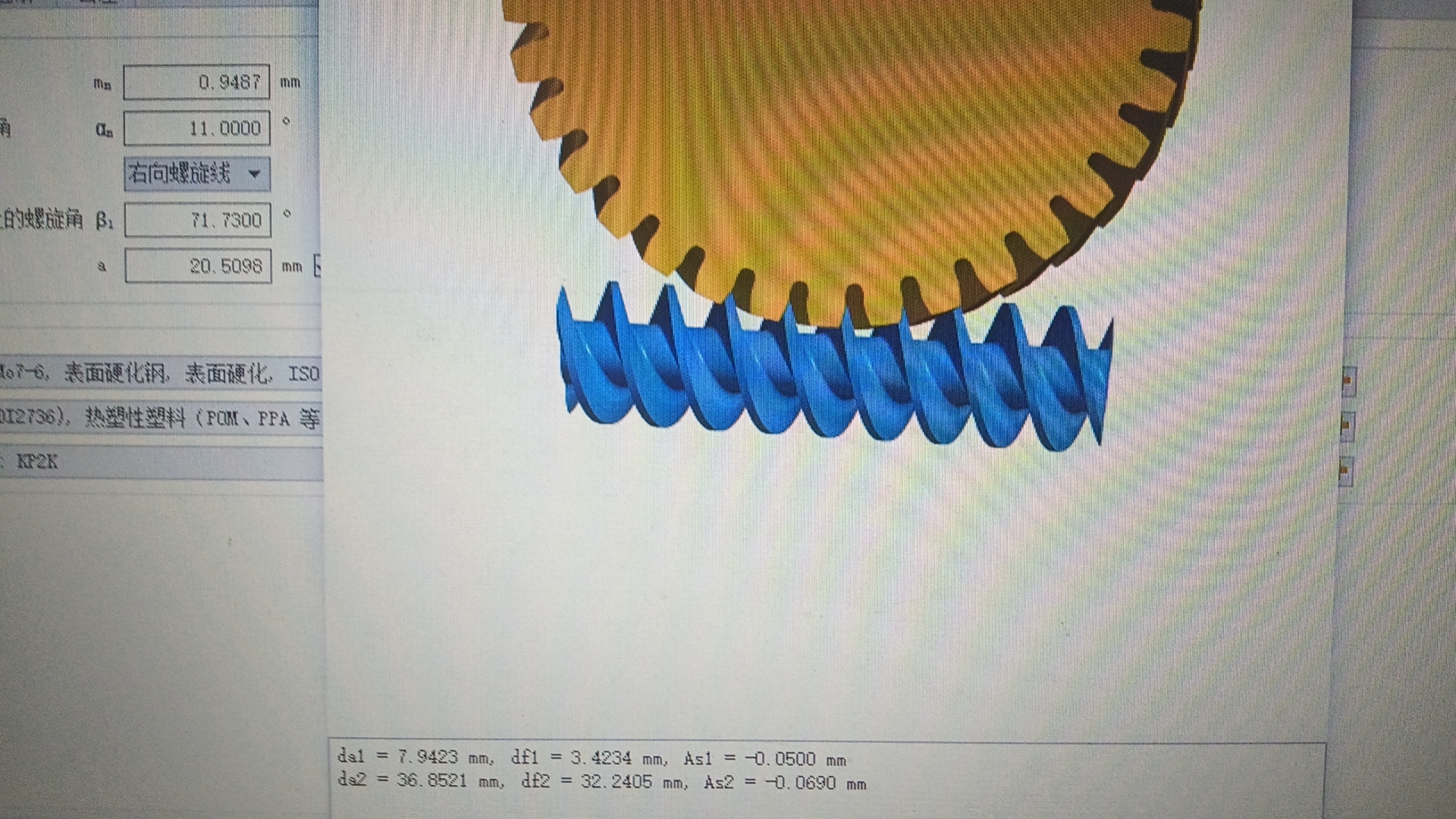

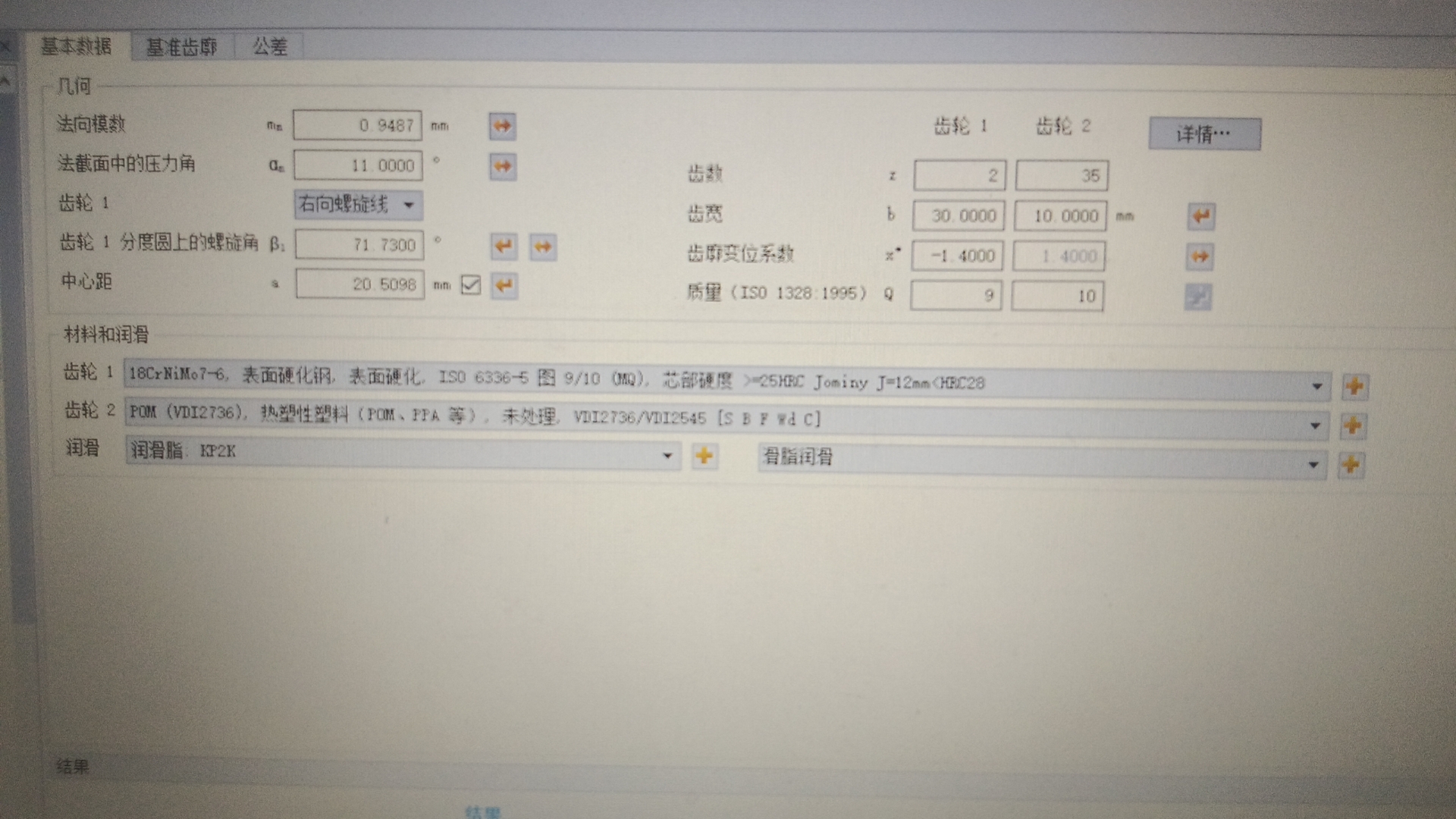

参考图片

changjunju12680 · 发表于 2023-5-12 13:08

图纸和图片好像不一致啊，图纸是2头图片好像是1头啊，图纸配对齿轮图片貌似35齿

wxhsc · 发表于 2023-5-12 14:22

changjunju12680 发表于 2023-5-12 13:08
图纸和图片好像不一致啊，图纸是2头图片好像是1头啊，图纸配对齿轮图片貌似35齿

是2和35齿

浪子666 · 发表于 2023-7-3 15:53

一起交流一下

gyf · 发表于 2023-8-26 19:22

学习学习了
