如何用KISSsys 2022绘制蜗杆配套齿轮

jhmcx · 发表于 2023-5-8 17:40

您需要登录才可以下载或查看，没有账号？注册

x

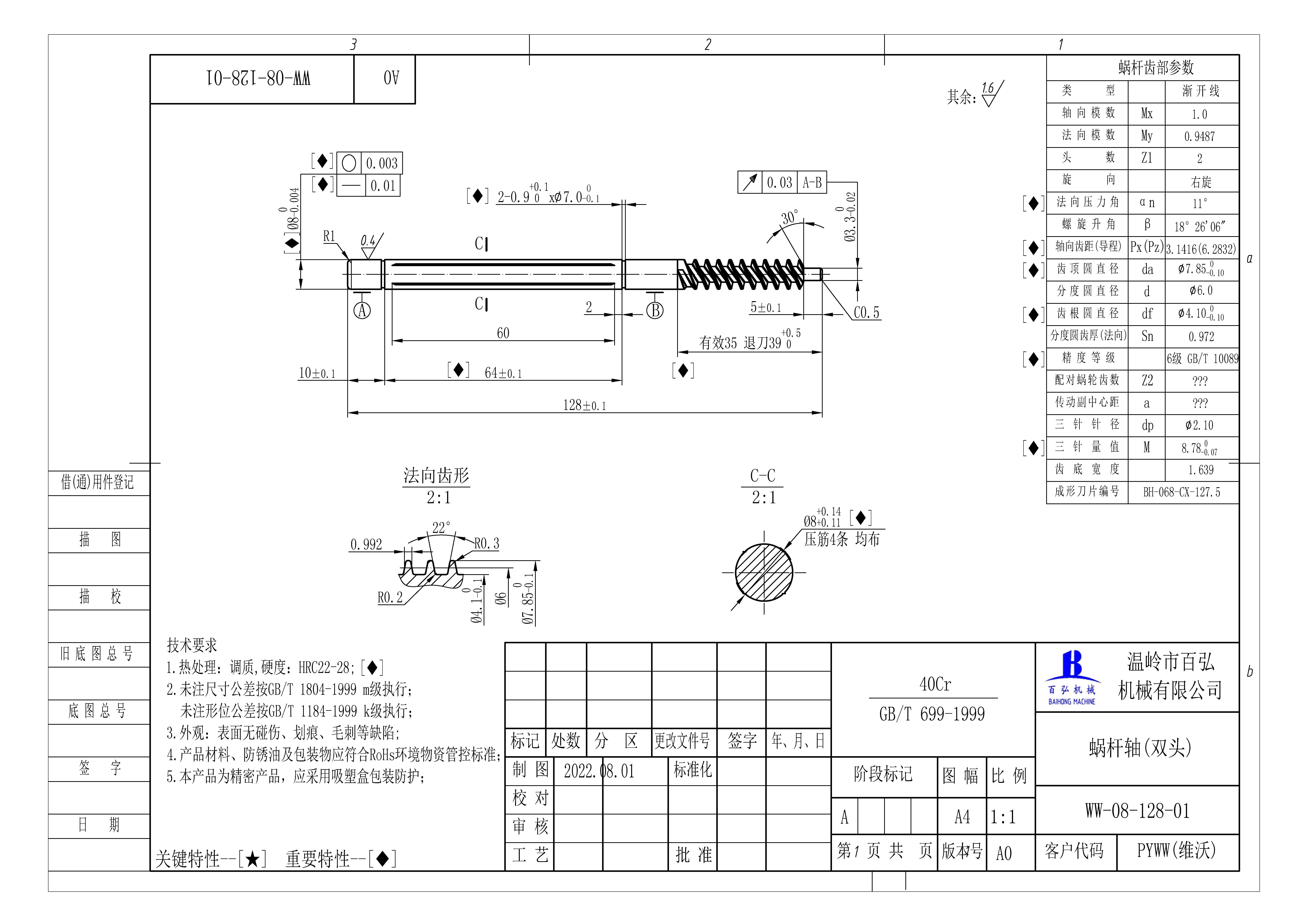

我想用KISSsys 2022或者UG设计蜗轮蜗杆，有没有快捷的方法？和这个蜗杆配套的塑料齿轮

jhmcx · 发表于 2023-5-10 14:37

回复有谢

mrmrw · 发表于 2023-5-10 15:51

这种是减薄的蜗杆，最好是外旋风铣加工，否则齿形会削顶，啮合效果差！
配对的是塑料斜齿轮，采用100P的材料注塑生产。
需要找开模的人开模定制，设计好齿轮图纸即可！
——————————————————
蜗杆设计者的参数应该采用法向模数，基本概念不对，设计的参数差强人意！
以上请参考！

longyaner521 · 发表于 2023-5-10 15:54

你这个蜗轮几个齿？

jhmcx · 发表于 2023-5-10 16:13

我是小白一个请各位师傅多多传授，现在蜗轮是35齿，电机蜗杆转速4500转，减速后输出230转。我想设计蜗杆6500转，减速后250转，蜗轮材料是POM，6500转对POM材料耐磨是否有影响？

jhmcx · 发表于 2023-5-10 16:16

mrmrw 发表于 2023-5-10 15:51
这种是减薄的蜗杆，最好是外旋风铣加工，否则齿形会削顶，啮合效果差！
配对的是塑料斜齿轮，采用100P的材 ...

谢谢提醒，我只会用UG设计普通齿轮，蜗轮蜗杆第一次接触希望各位师傅帮忙，先谢谢了

jhmcx · 发表于 2023-5-10 16:23

电机轴蜗杆是现成的，我现在需要做的是设计蜗轮控制好输出转速

2601246589 · 发表于 2023-5-10 22:53

你图纸上蜗杆螺旋角搞错了，你那是导程角。另外，为了控制侧隙，斜齿轮螺旋角可以与蜗杆导程角不相等。

fzh1987 · 发表于 2023-5-11 09:04

jhmcx 发表于 2023-5-10 16:23
电机轴蜗杆是现成的，我现在需要做的是设计蜗轮控制好输出转速

定制滚刀做铜公，缩水率要计算好，好像是通过改变模数放缩水率，跟加工商确认好

michaelyang · 发表于 2023-5-11 09:27

外旋风铣加工蜗杆
