请大家讨论交流：非正常啮合的交错轴斜齿轮传动

hyfjy · 发表于 2023-4-21 19:51

cwhcn1 发表于 2023-4-20 19:31
是的，费老师，我们自己设计的话都是按正常啮合计算分析。只是看到有人采用这种非正常啮合方法，我也就思 ...

仔细看一下有关空间啮合的论述，除了正常的无侧隙啮合计算的公式外，还有一段话，渐开线齿廓具有啮合角可变性和中心距可变性，这就说明在一定的条件下，仍可以利用渐开线齿廓的优势，计算出可以正常啮合的齿轮副。

hyfjy · 发表于 2023-4-21 20:50

还有一种比较实际的办法，做二个精确模型，按你有疑问的角度正常安装后，进行运动仿真看一下能否平稳地啮合，或者与设计标准的模型相互在同样的设置下进行有限元分析，就可以看到不同点，从而对别人的方法进行试设计了。

fujunmaoheart · 发表于 2023-4-23 10:09

中心距变动会引起安装角误差，从而会引起一定的传动误差。这种误差到底能不能被我们接受，还需要实际工程去验证，我们设计时往往都会按正确设计，但工程中可能会考虑其他因素而故意把中心距变动。个人看法，欢迎指正。

cwhcn1 · 发表于 2023-4-29 21:54

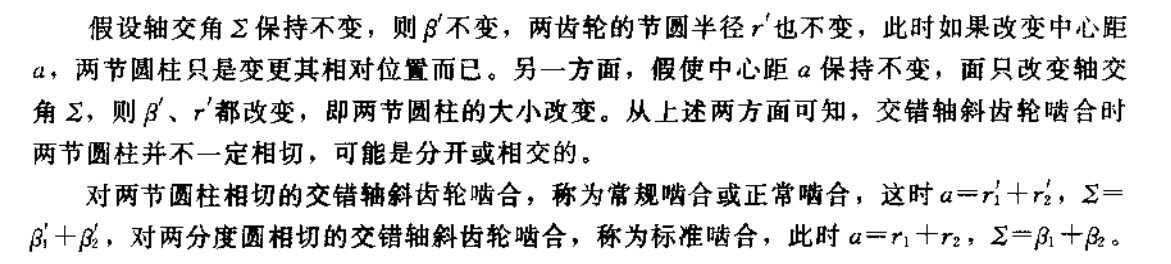

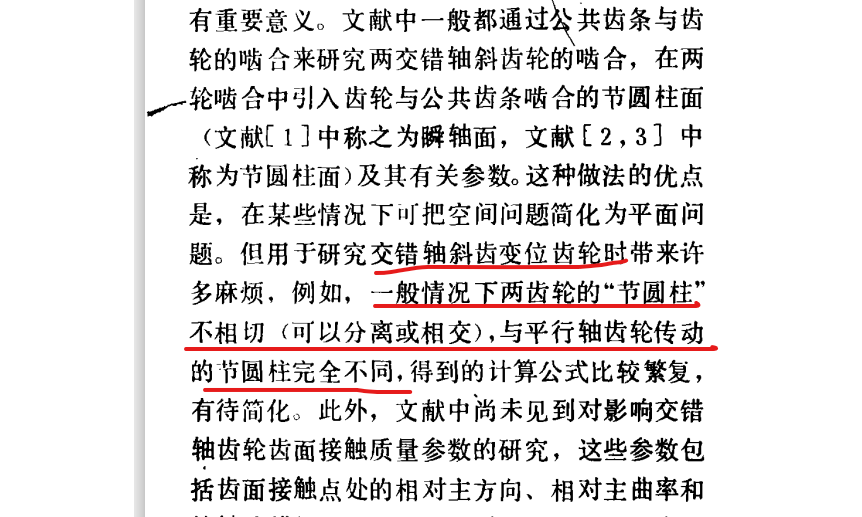

这段时间做了一些比较深入的学习，根据李华敏、朱孝录、董学朱等教授的论述，交错轴斜齿轮传动存在非正常啮合，主要特点就是节圆柱不相切。

cwhcn1 · 发表于 2023-4-29 22:09

简单计算了蜗杆斜齿轮例题，如截图。

cwhcn1 · 发表于 2023-5-1 13:06

修正参数：第一个例题的齿轮1变位系数 0.15

cwhcn1 · 发表于 2023-5-2 20:47

第一题也简单计算一下（修正：齿轮1的变位系数为 0.15），正常啮合与非正常啮合对比计算，如截图：
