行星齿传动比计算

mike_guohui

12 12/27 48,  这个传动比是10， 两级传动呢？10*10=100（塑料齿轮， 一二级都公用模数，太阳轮和行星轮用相同的

mike_guohui

hyfjy 发表于 2023-3-11 15:29
NW推荐的设计传动比在20左右，距离100太过于遥远

可以用两级 传动来达到速度比 1：100吗？ 12 12/27 48， 这是一款果汁机的降速比设计，DC 马达输出转速大概12000RPM,  0.35N.M .  考虑一二级，行星轮共用。节约成本。都用一个模数设计。PA+GF/ 或PA66 料。主要是12 12/27 48 这套NW 有现成的，只是一级传动， 这样，我只要加多一级，多开一个外齿圈的模具就可以了。 不知道是否可行？

天菲二号

一级通用，第二季采用NGW，最好是一级的齿圈可以改模改到厚度增加，这样二级齿圈公用一级的，二级厚度增加，如果不够就4个或者5个轮，这样最省零件成本相对最低。

charlie_hsl

NGW 三级可以达到100传动比，共用太阳齿，行星齿和内齿圈，根据受力大小调整行星数量，这样的机构性价比很高。

FES123

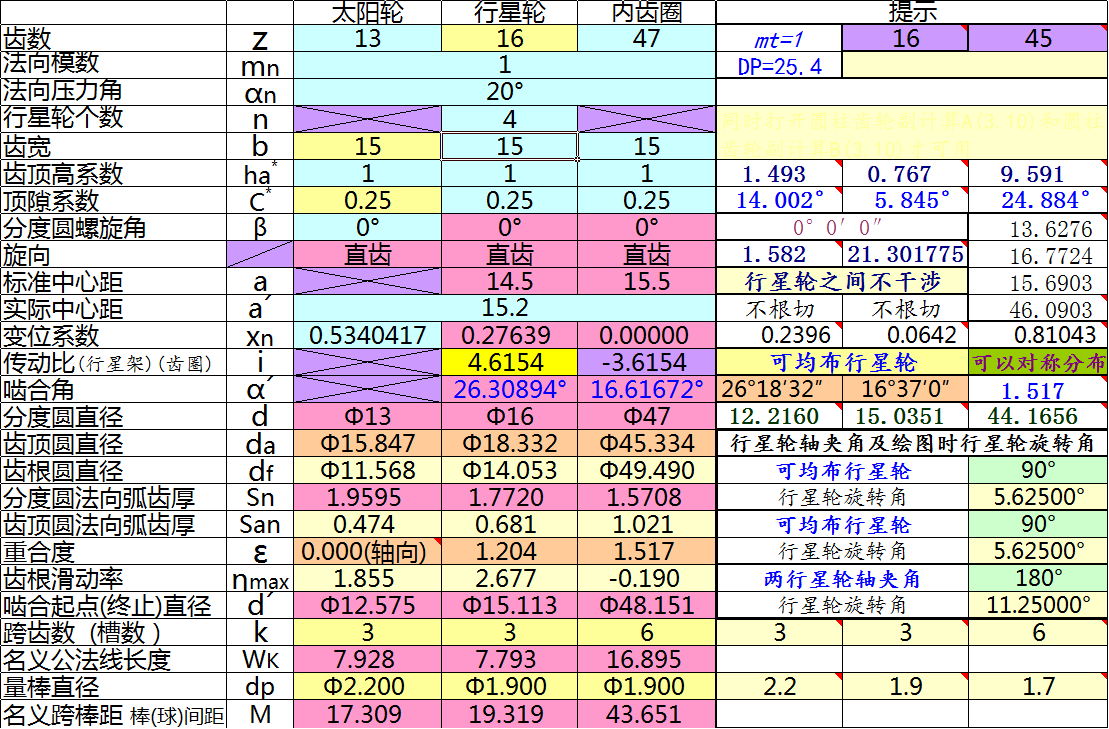

相同3级，速比98.316，可设置不同的齿宽。也可设计成斜齿。
