过盈装配时，发现很多套筒开裂，帮忙分析一下原因

869916685 · 发表于 2023-3-8 08:44

您需要登录才可以下载或查看，没有账号？注册

x

材料：GCr15

整体淬火： HRC58-62

过盈量0.04

产品开裂情况：6%

869916685 · 发表于 2023-3-8 08:48

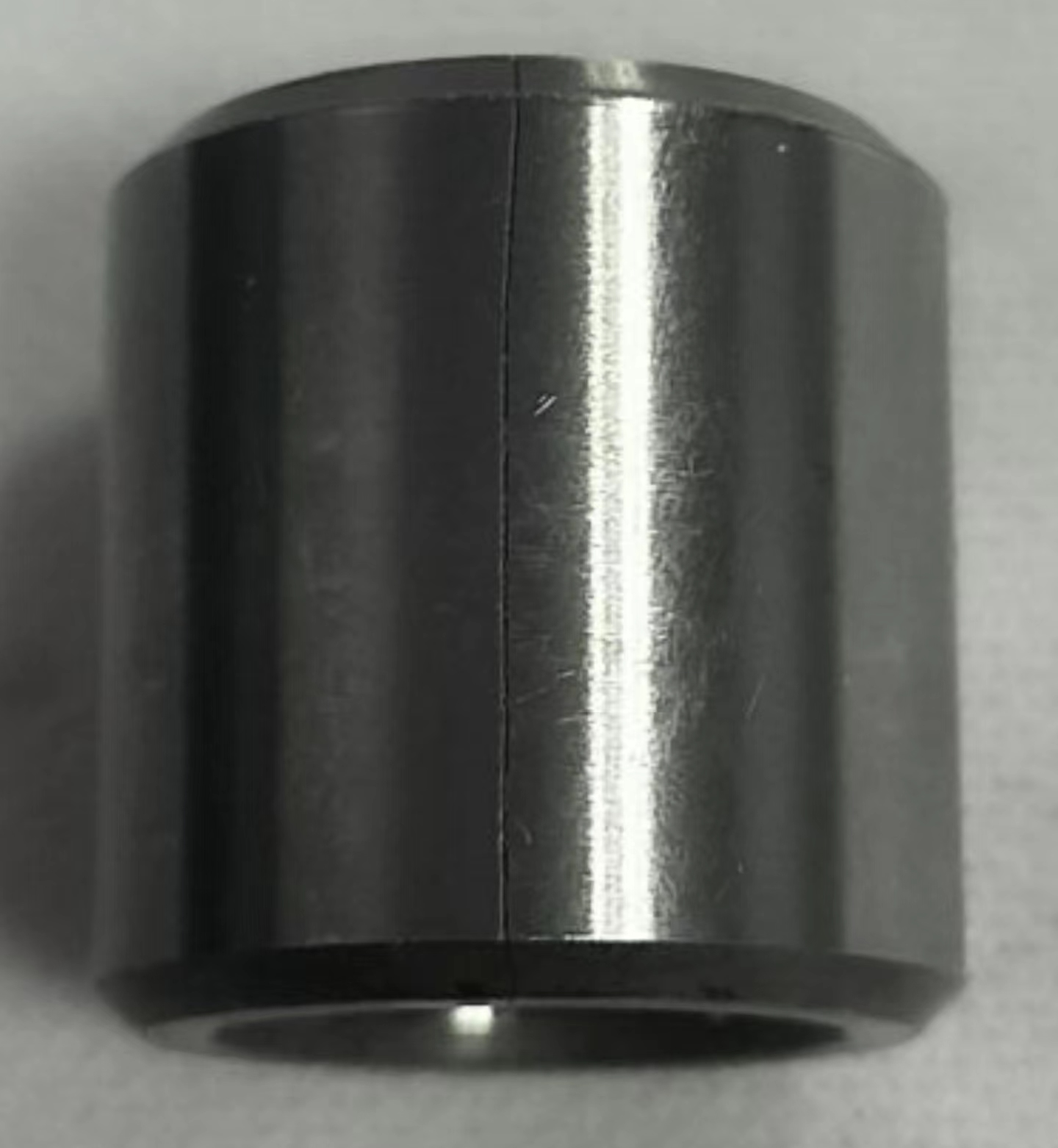

产品裂纹

woodee · 发表于 2023-3-8 13:21

机械行业前辈们一代又一代，摸索了一、二百年，积累的经验，都在“公差与配合”的标准推荐之中。

要善于向前辈学习，多翻资料，不要想当然去给公差值。
比如，GB_T1800.4-1999，好好阅读，照办，一般都不会出问题。

下链接供参考：
行星架与销子轴孔配合公差

zengxiaodong · 发表于 2023-3-8 14:30

我感觉分析不出来什么原因，但可以提一个建议：既然那么高的开裂比例，那可以在套圈外面紧密缠绕一层又一层最高强度等级的碳纤维，直至能确保不会开裂！

mwp2022 · 发表于 2023-3-8 16:21

这个过盈量，也不算大啊

mwp2022 · 发表于 2023-3-8 16:51

你是套筒外径和另外一个件过盈吗？套筒受压缩力？

admin · 发表于 2023-3-8 18:50

woodee 发表于 2023-3-8 13:21
机械行业前辈们一代又一代，摸索了一、二百年，积累的经验，都在“公差与配合”的标准推荐之中。

要善 ...

有新版本了：
GB/T 1800.2-2020 产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴的极限偏差表
https://www.gearbbs.com/forum.php?mod=viewthread&tid=400769

Leocrrc · 发表于 2023-3-8 19:16

有分析过热处理参数吗？壁厚多少？这个材料淬火开裂几率较高。

zengxiaodong · 发表于 2023-3-9 13:01

mwp2022 发表于 2023-3-8 16:21
这个过盈量，也不算大啊

你觉得世界上有人能生产出来过盈量0.04的产品吗？这个概率真的是为零————概率密度不为零而已！

mwp2022 · 发表于 2023-3-9 14:24

现在轴承钢用盐浴淬火的比较多，不知道你这个是那种淬火类型？
