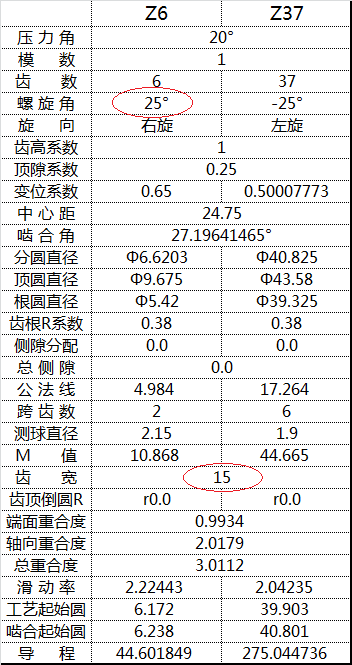

各位能帮我审核一下这个齿轮设计是否合理

段段

飞翔新莞人家 发表于 2022-12-9 13:37
建议把主动齿齿数增多，模数减小来设计。当前的参数主动齿过尖，变位也不是很好。

谢谢回答。我现在碰到的问题就是，这个参数的情况下主动齿齿顶太尖了，  如果我改成角变位，那么重合度就差了，我怕会影响到平稳，所以才来问一下，我们先不说改模数这个方案

段段

submariner 发表于 2022-12-9 16:16
既然强度不考虑，噪声和平稳性为主，那为什么齿数不尝试小模数、小压力角、细高齿呢？

谢谢参与回答   我只是假设不考虑强度，怕考虑强度牵涉到太多，就是在我这这里模数不变，齿形不变的情况下

段段

FES123 发表于 2022-12-9 17:16
齿宽是多少？

齿宽10mm

段段

fzh1987 发表于 2022-12-9 16:46
1模数都，受力有好小

功率1500w的小电机  只是速度有点高，所以对声音比较敏感，

woodee

FES123

原设计小齿轮齿顶早已变尖而且削掉了一部分。轴向重合度不理想。

建议修改设计如下：模数=1    压力角=20度    螺旋角=18度     中心距=22.6
Z1    z1=6       x1=0.593         da1=9.255           b1=13
Z2    z2=37     x2=-0.5994      da2=39.545         b2=11.5

这时Z1齿顶不太尖，端面重合度1.073   轴向重合度1.131     总重合度2.204    较为理想。

飞翔新莞人家

段段 发表于 2022-12-12 13:08
谢谢回答。我现在碰到的问题就是，这个参数的情况下主动齿齿顶太尖了，  如果我改成角变位，那么重合度就 ...

你还得好好再学习，减小模数增加齿数会是很好的方法。

段段

飞翔新莞人家 发表于 2022-12-12 19:32
你还得好好再学习，减小模数增加齿数会是很好的方法。

您说得对，我知道应该改小模数，我现在纠结的问题是假如就是1模数，如果改用角变为那么重合度就降低了，如果是高变位齿顶就尖了，我到底应该是保证齿顶的厚度还是保证重合度

段段

woodee 发表于 2022-12-12 15:48

我们做过很多实验，通过齿宽增加重合度但是齿音反而差了，我们齿轮精度不高 9到10级的

cdj_81

你这最好考虑一下齿轮修形，转速很快，不然噪音没法控制
