各位能帮我审核一下这个齿轮设计是否合理

段段 · 发表于 2022-12-9 10:17

您需要登录才可以下载或查看，没有账号？注册

x

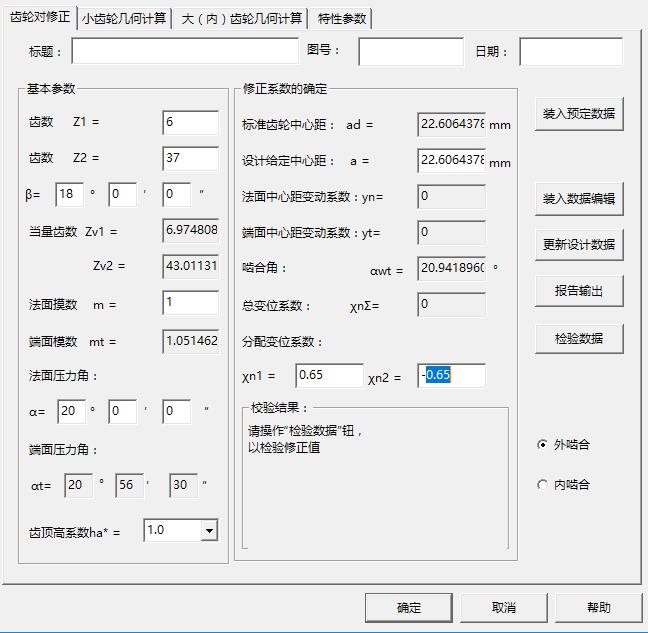

各位能帮我审核一下这个齿轮设计是否合理

段段 · 发表于 2022-12-9 10:26

我补充下，我这套齿轮受力很小但小齿转速24000每分钟，所以我主要考虑的是运行平稳和齿音这块强度不考虑，单向运转.谢谢大家

gdd · 发表于 2022-12-9 13:30

建议用斜齿传动

飞翔新莞人家 · 发表于 2022-12-9 13:37

建议把主动齿齿数增多，模数减小来设计。当前的参数主动齿过尖，变位也不是很好。

submariner · 发表于 2022-12-9 16:16

段段发表于 2022-12-9 10:26
我补充下，我这套齿轮受力很小但小齿转速24000每分钟，所以我主要考虑的是运行平稳和齿音这块强度不考虑 ...

既然强度不考虑，噪声和平稳性为主，那为什么齿数不尝试小模数、小压力角、细高齿呢？

fzh1987 · 发表于 2022-12-9 16:44

飞翔新莞人家发表于 2022-12-9 13:37
建议把主动齿齿数增多，模数减小来设计。当前的参数主动齿过尖，变位也不是很好。

这就是专业

fzh1987 · 发表于 2022-12-9 16:46

1模数都，受力有好小

FES123 · 发表于 2022-12-9 17:12

齿宽是多少？

FES123 · 发表于 2022-12-9 17:16

齿宽是多少？

michaelyang · 发表于 2022-12-9 17:25

小模数大齿数大螺旋角
