大佬们，客户给了这些齿轮参数，但是不会算啊

shuaiqideroubao · 发表于 2022-12-2 10:54

您需要登录才可以下载或查看，没有账号？注册

x

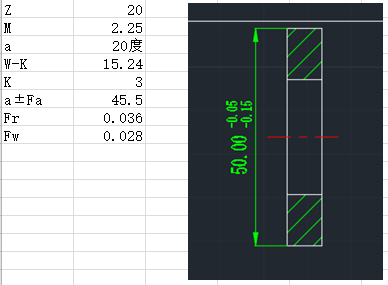

这个w-k是公法线吗，但是公法线算出来是17.23。齿顶圆算出来是49.5，图纸上是50,。变位的话怎么才能算出变位系数啊

海菲鸥 · 发表于 2022-12-5 07:47

第6行，α±Fα里的α是什么？压力角吗？数据是否有误

海菲鸥 · 发表于 2022-12-5 07:53

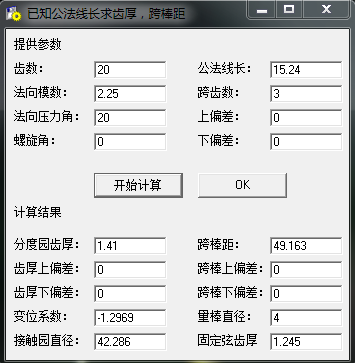

变位系数：-1.2969

lsj46845 · 发表于 2022-12-5 08:16

需要一些什么参数？我可以帮你做。

shuaiqideroubao · 发表于 2022-12-5 09:16

海菲鸥发表于 2022-12-5 07:47
第6行，α±Fα里的α是什么？压力角吗？数据是否有误

这个好像是啮合齿轮中心距

michaelyang · 发表于 2022-12-5 09:27

这个好像是啮合齿轮中心距

shuaiqideroubao · 发表于 2022-12-5 10:13

海菲鸥发表于 2022-12-5 07:53
变位系数：-1.2969

大佬，这个软件哪里有的下载啊，求一份，方便的话发我一下1150689270@qq.com

HBTIANZE · 发表于 2022-12-5 10:51

认可楼上的观点。

hpy · 发表于 2022-12-5 16:52

参数肯定不对，我算的也是-1.2969的变位系数。

海菲鸥 · 发表于 2022-12-16 08:33

变位系数-1.2969，负值太大，肯定不对，4楼的高手公开一下计算参数吧
