轴交角90°斜齿轮齿条

飞翔新莞人家

zengxiaodong 发表于 2023-2-2 00:44
其实楼上微信图片已经说明了如何建模：

1、基于圆柱齿轮建模

感谢你的指点，谢谢！

zengxiaodong

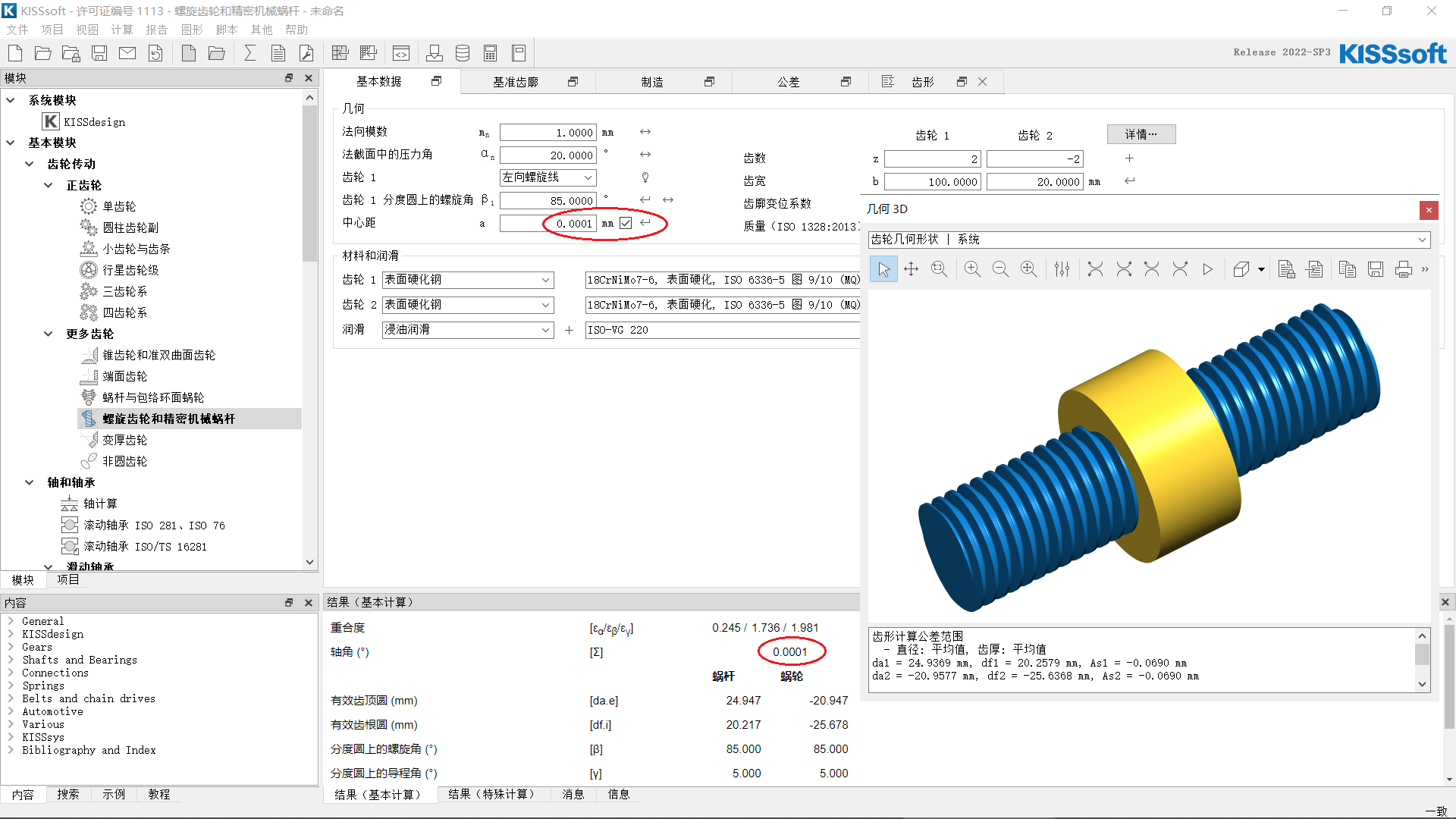

用另一个螺旋齿轮和精密机械蜗杆模块也能计算和生成3D啮合图，但是轴向齿形、轴向啮合图无法生成！

zengxiaodong

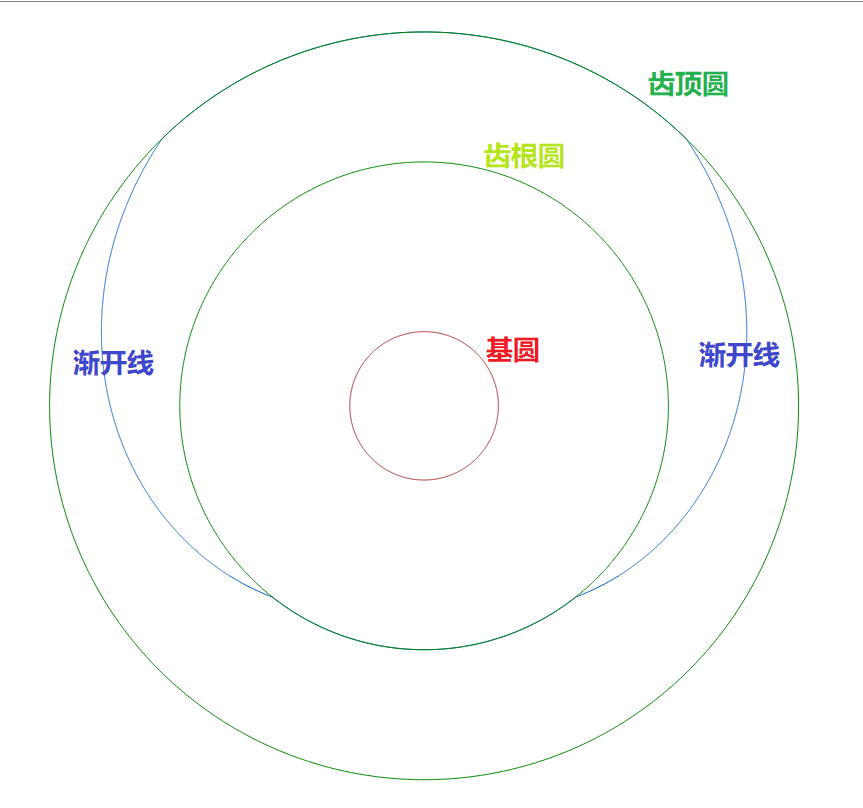

无论是用圆柱齿轮副模块，还是螺旋齿轮和精密机械蜗杆模块，端面齿形都只能是渐开线，也就是生成的是ZI蜗杆。

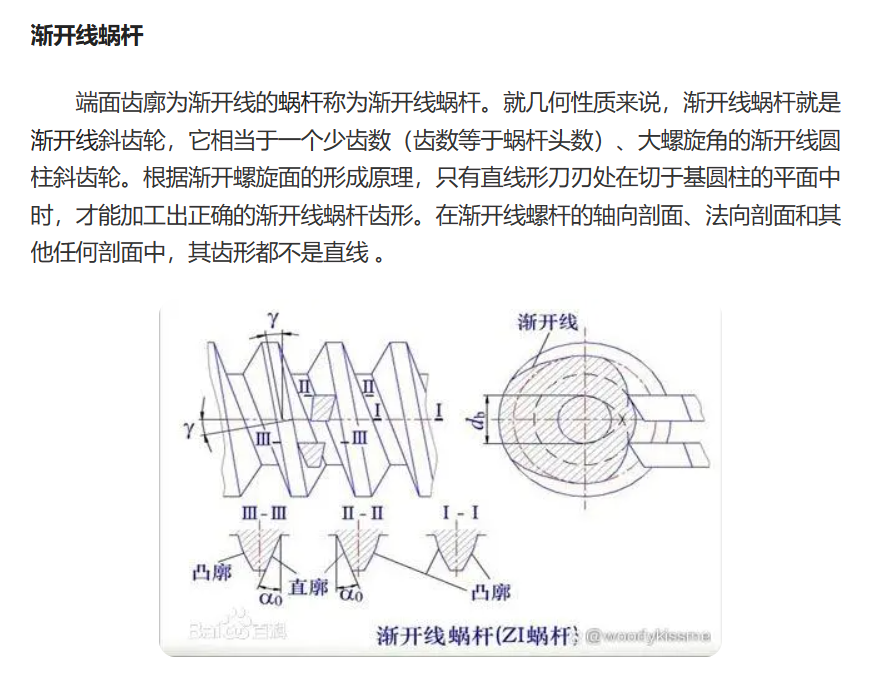

复习一下渐开线蜗杆的数学原理，可参见本坛大佬woodykissme的微信公众号：https://mp.weixin.qq.com/s/MJm8xwVSVzzcxY1KAusFHg





其中说得很清楚，只有与轴线平行且相切于基圆柱的平面上，齿形为直线。（注意：只有对应该渐开线螺旋面的单侧齿形为直线）

其他平面例如轴剖面，齿形都不是直线！当然法向剖面也不是直线。

zengxiaodong

梯形螺杆（螺母），也就是轴向齿廓为直线，这种蜗杆（螺杆）就是大名鼎鼎的阿基米德蜗杆，也叫ZA蜗杆。

这种蜗杆，在垂直于蜗杆轴线的平面（即端面）上，齿廓为阿基米德螺旋线（等进螺线），只有在包含轴线的平面上的齿廓（即轴向齿廓）为直线！
在其他任何剖面中的齿形都不是直线。


在蜗杆的螺旋角很大时（大于75度），渐开线蜗杆（ZI蜗杆）的轴向齿廓虽然理论上不是直线，但是实际上与直线几乎没有什么误差————也就是几乎等同于ZA蜗杆！

渐开线圆柱蜗杆轴向齿形分析_贾代金.pdf (212.09 KB, 下载次数: 4)

2023-2-2 16:40 上传

点击文件名下载附件

woodykissme

zengxiaodong 发表于 2023-1-31 03:08
这样的比滑毫无意义，因为齿面相对滑动速度实际上反而非常大！

不断学习
