齿顶倒圆几何题

henrymao

woodee 发表于 2022-6-24 23:02
下午要外出，匆匆作答，现在补充。


anycad有倒圆角功能，我们造型思路是把齿顶圆以下齿面全部以点阵表示，然后做面，所以和普通造型有点区别。


我们对齿顶修缘观点其实接近的，就是齿顶修掉的这个具体形状问题不大，关键控制有效齿顶圆即可。

我实际要突出的观点：能准确计算有效齿顶圆，并后续能对其检测控制，那么都认为这个几何题回答是正确的。因为看了你前面的描述有让人产生齿顶圆角必须是椭圆弧才是正确的想法，所以我才表示反对的。

woodee

henrymao 发表于 2022-6-25 09:17
anycad有倒圆角功能，我们造型思路是把齿顶圆以下齿面全部以点阵表示，然后做面，所以和普通造型有点区别 ...

法向倒圆和端面倒圆，在螺旋角比较大——比如ZI蜗杆——的情况下，有效齿顶圆相同，而倒圆形状，还是有较大差异的。

Z=3、Mn=4、Dp=38（Bp=71.59°）、Xn=0。

没倒圆端面：

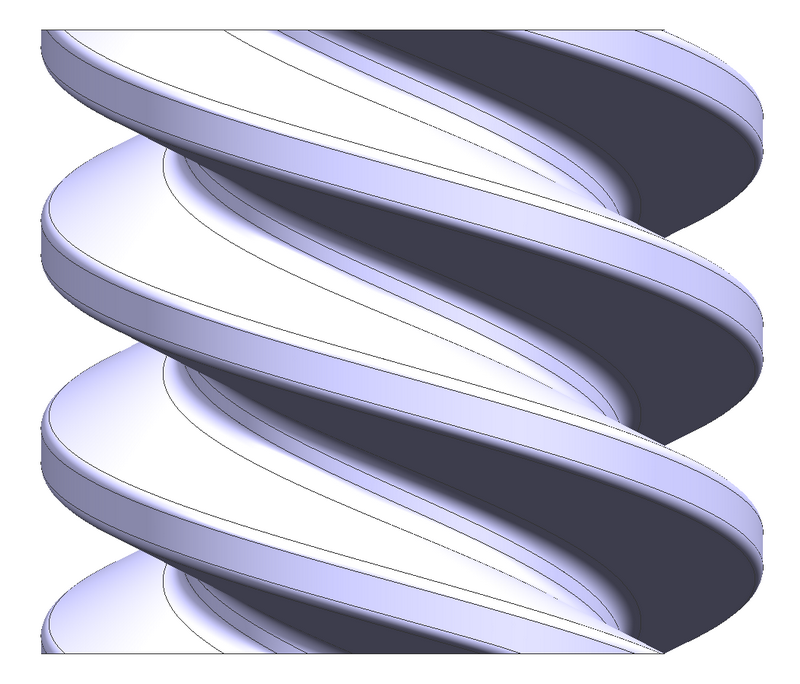

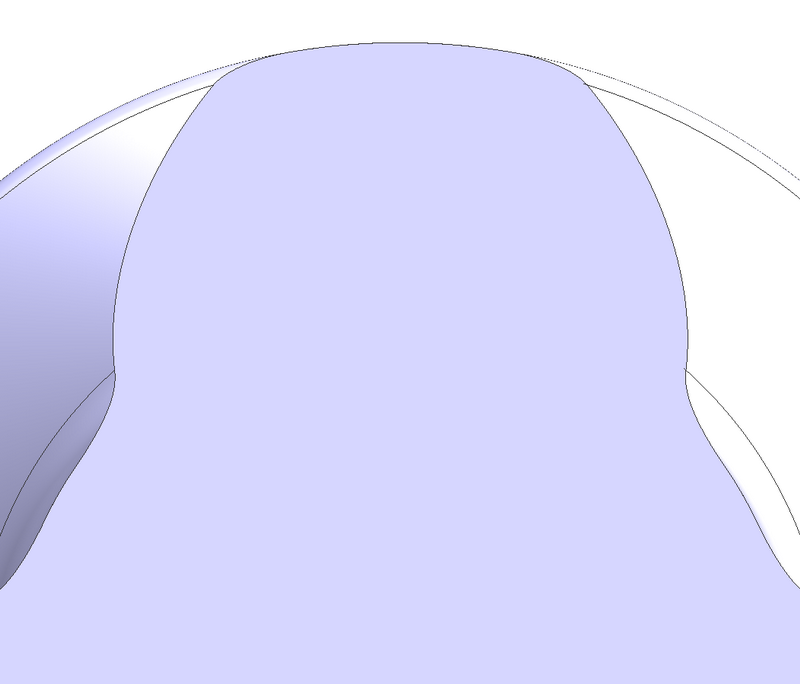

法向倒圆R0.8：

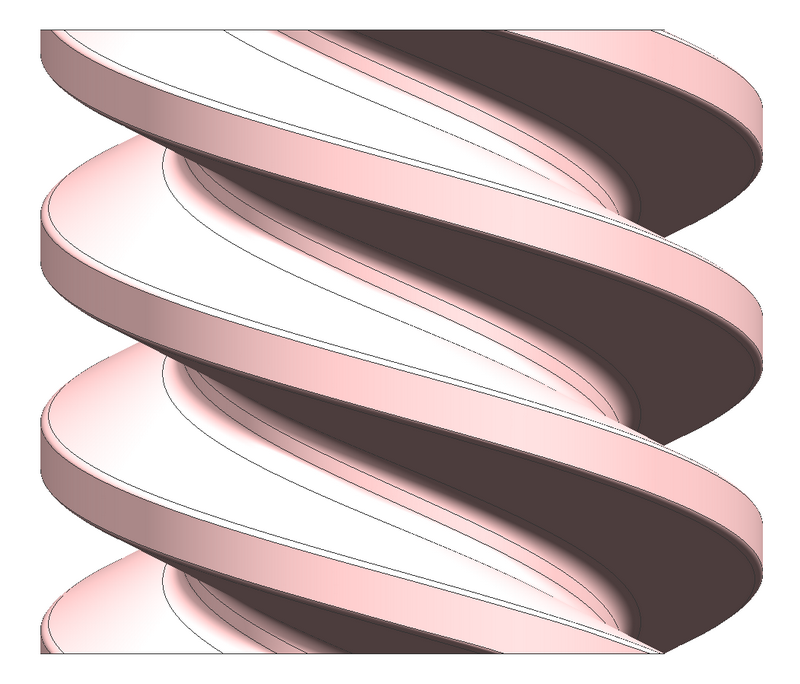

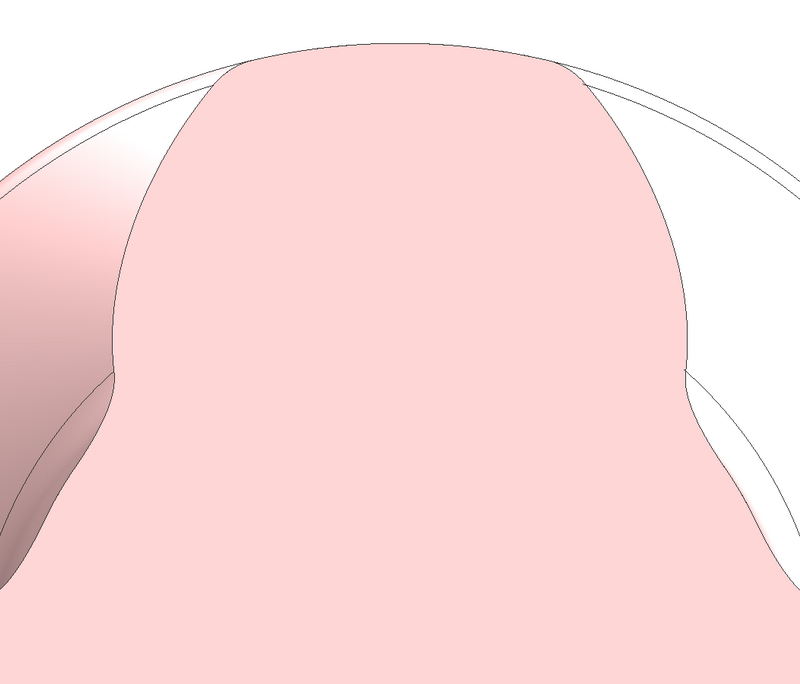

端面倒圆R2.68：


端面倒圆呈现缓、窄的形状：



两种方式零件使用效果无甚差别，那么就得考虑优先选用滚齿加工不易发生顶切的倒圆线形。
这个我还没做，以后有时间会试一试。
