KISSsoft渔轮面齿轮副设计

飞翔新莞人家

970040336 发表于 2022-5-31 15:29
Kisssoft螺旋角不能大于50度，大了老是报错

是会出现报错，但也不影响最终的计算。

我就是使用了KS软件做出来的

970040336

请问你用是哪个版本呢？

970040336

我的2018版生成不了

fengrobin

woodee 发表于 2022-5-31 15:26
从楼主操作的结果看，KISSsoft做圆柱齿轮和偏置面轮的精度都差了一点。

1. 面轮齿面及其过渡面，有起 ...

吴老师用的是什么软件？

970040336

外径怎么控制

飞翔新莞人家

970040336 发表于 2022-5-31 16:23
请问你用是哪个版本呢？

我使用的是2020版本。

飞翔新莞人家

970040336 发表于 2022-5-31 17:04
外径怎么控制

点击轴向偏置设计的回车、轴向偏置换算键来做的

woodee

飞翔新莞人家 发表于 2022-5-31 15:54
谢谢吴老师的点评。

是我个人的设计水平能力不足原因，没有利用好KS软件做出合适的产品设计。

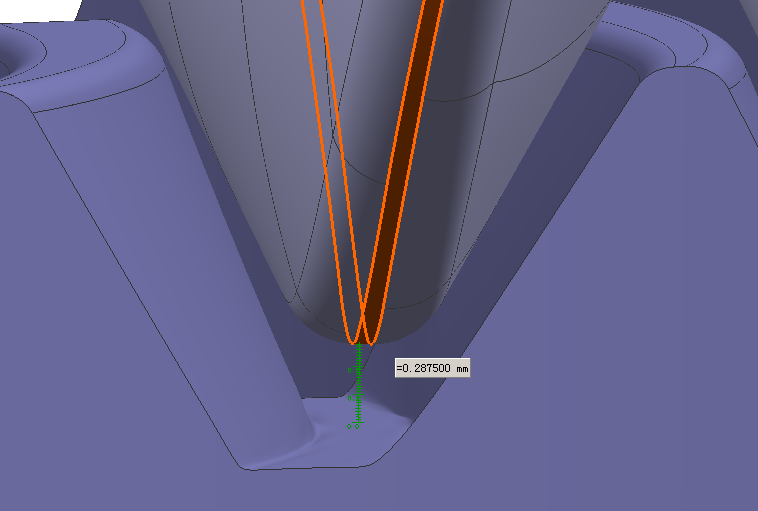

装配里安装位置跑了：


直观能看出侧隙过大。

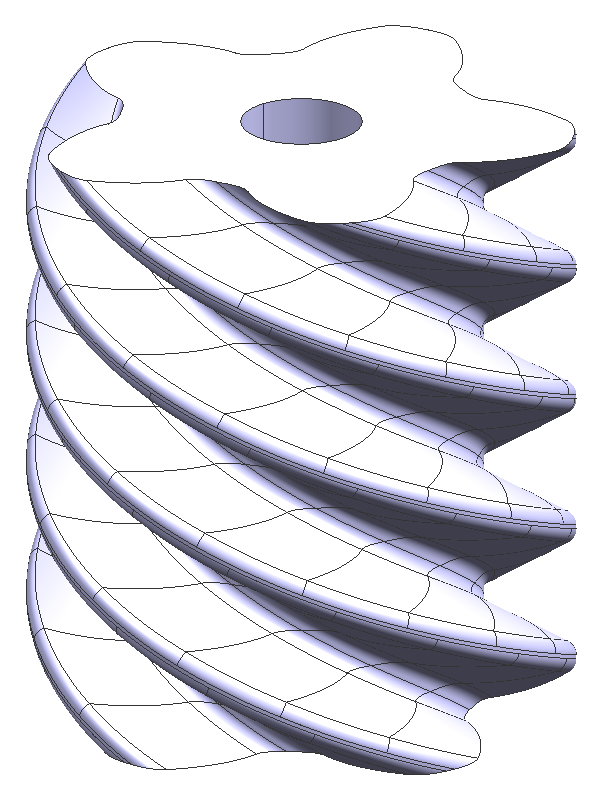

另外，圆柱齿轮一段一层的，彼此不是光顺连接，所以没法分析：




woodee

fengrobin 发表于 2022-5-31 17:01
吴老师用的是什么软件？

UG。编写表达式做的。

mayawang

woodee 发表于 2022-5-31 15:26
从楼主操作的结果看，KISSsoft做圆柱齿轮和偏置面轮的精度都差了一点。

1. 面轮齿面及其过渡面，有起 ...

楼主和woodee都对面齿轮理解很深。

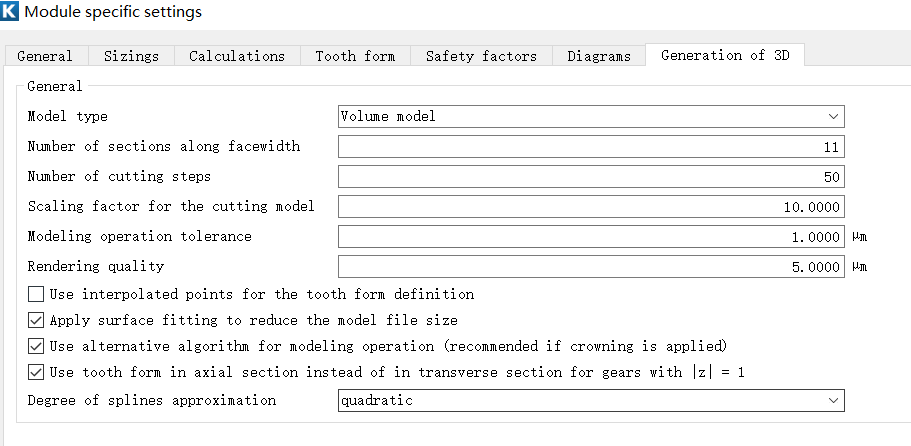

KS在模块特殊设置里有设置生成的3D精度的，但是通常不去改变默认设置，我没验证过这些设置会不会影响楼上说的这几条问题。

我个人觉得KS的面齿轮比不上日本是AMTEC的面齿轮好用实用，人机界面啊，实用性啊，防错设计啊等等都不够理想。
woodee对面齿轮几何原理和3D建模是很精通的，建议把自己的软件商业化。中航很多研究所、还有几家大学都在研究面齿轮，而且花巨资买了华而不实的面齿轮软件（买办买办买办！！！），如果买国人搞的自己的软件不香么？还是非要外来的和尚好念经，说不定念的是歪经。
