KISSsoft渔轮面齿轮副设计

飞翔新莞人家 · 发表于 2022-5-31 11:13

您需要登录才可以下载或查看，没有账号？注册

x

KISSsoft渔轮面齿轮副设计

登录/注册后可看大图

飞翔新莞人家 · 发表于 2022-5-31 11:33

970040336 · 发表于 2022-5-31 12:58

刀具的参数设置了没

飞翔新莞人家 · 发表于 2022-5-31 14:15

970040336 发表于 2022-5-31 12:58
刀具的参数设置了没

附件都在压缩包内

飞翔新莞人家 · 发表于 2022-5-31 14:36

再做一个5Z/31Z，Mn=0.65，α=20°，β=62°，x=0.65

woodee · 发表于 2022-5-31 15:26

从楼主操作的结果看，KISSsoft做圆柱齿轮和偏置面轮的精度都差了一点。

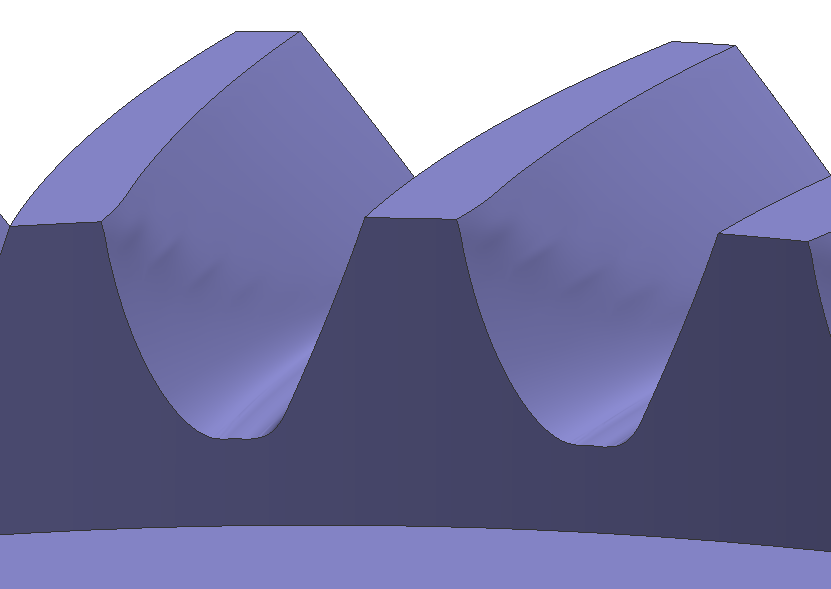

1. 面轮齿面及其过渡面，有起伏和皱褶，很像是布尔减法运算后，又进行了光顺处理，但效果稍差：

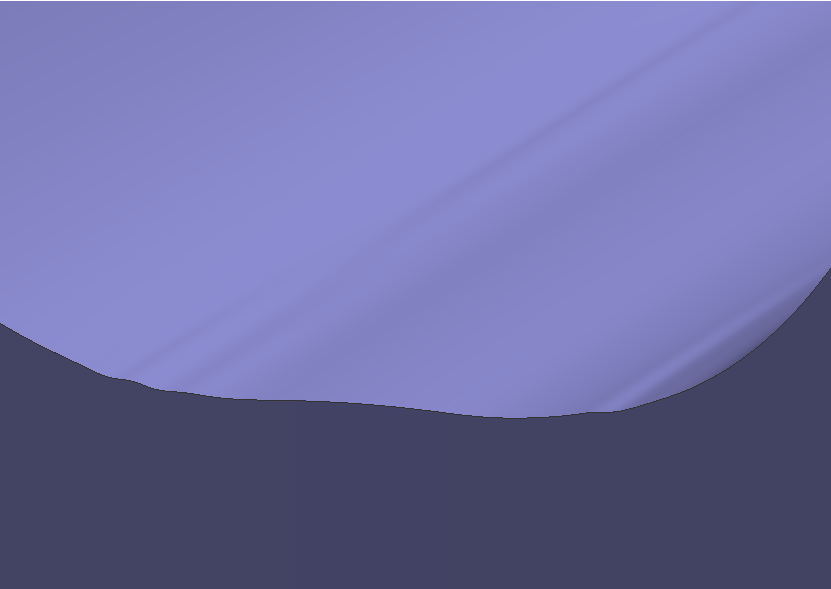

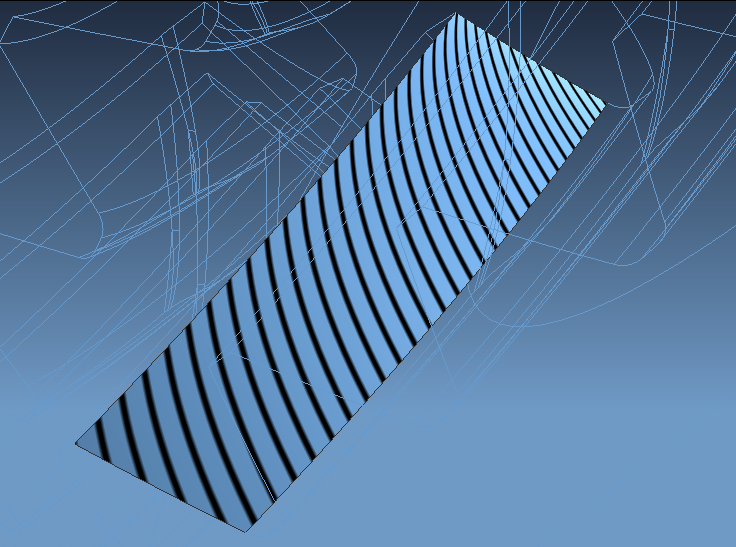

对齿面进行光顺分析，能够看出起伏波折：

对比我去年做的，很容易看出差别：

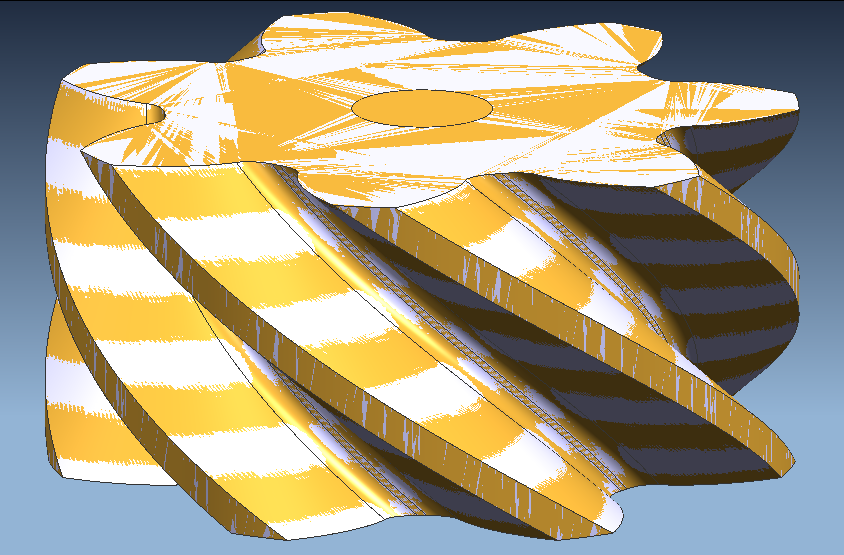

2. 圆柱齿轮也一样，我按参数做了个跟原模型装一起对比，其齿面也有莫名波折：

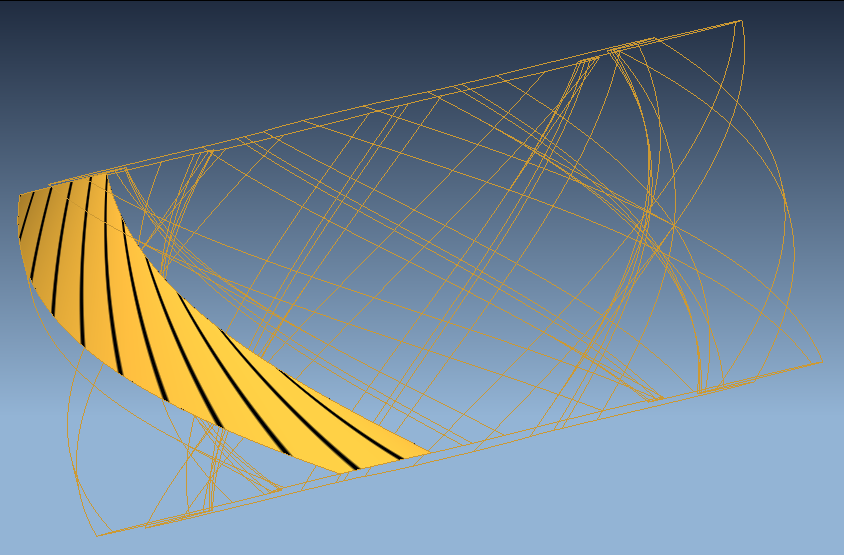

用光顺曲面分析，可看出我的（黄色）基本顺滑，而KISSsoft做得就有明显波折：

3. 从装配精度看，KISSsoft需要两齿体干涉过盈0.005左右，才能做出干涉体，而且既非线接触，又非点接触：

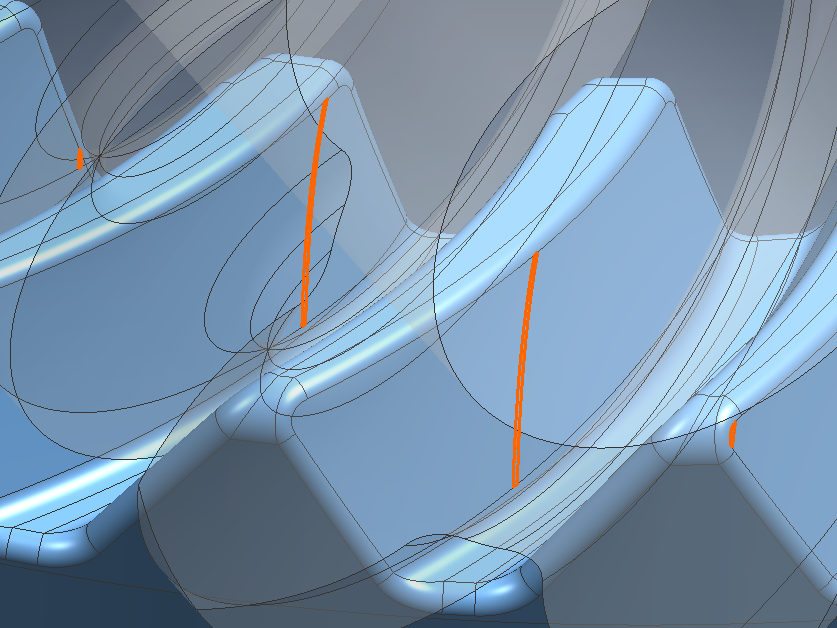

而我做的，只需0.00005，就能做出：

是否楼主操作KISSsoft，精度设置不够，或是某些选项设置不到位？

我并非以我为标准来衡量其它，只是认为大名鼎鼎的KISSsoft，这样的输出结果，实在有负盛名。

970040336 · 发表于 2022-5-31 15:28

做的不错，继续努力

970040336 · 发表于 2022-5-31 15:29

Kisssoft螺旋角不能大于50度，大了老是报错

飞翔新莞人家 · 发表于 2022-5-31 15:54

woodee 发表于 2022-5-31 15:26
从楼主操作的结果看，KISSsoft做圆柱齿轮和偏置面轮的精度都差了一点。

1. 面轮齿面及其过渡面，有起 ...

谢谢吴老师的点评。

是我个人的设计水平能力不足原因，没有利用好KS软件做出合适的产品设计。
您的点评也是我下步改善的动力。
还望吴老师也给5Z/31Z的设计做出合理的点评。谢谢！

飞翔新莞人家 · 发表于 2022-5-31 16:08

970040336 发表于 2022-5-31 15:28
请问你是用哪个软件做的

我用点是KS软件做的。在附件中就带有原件
