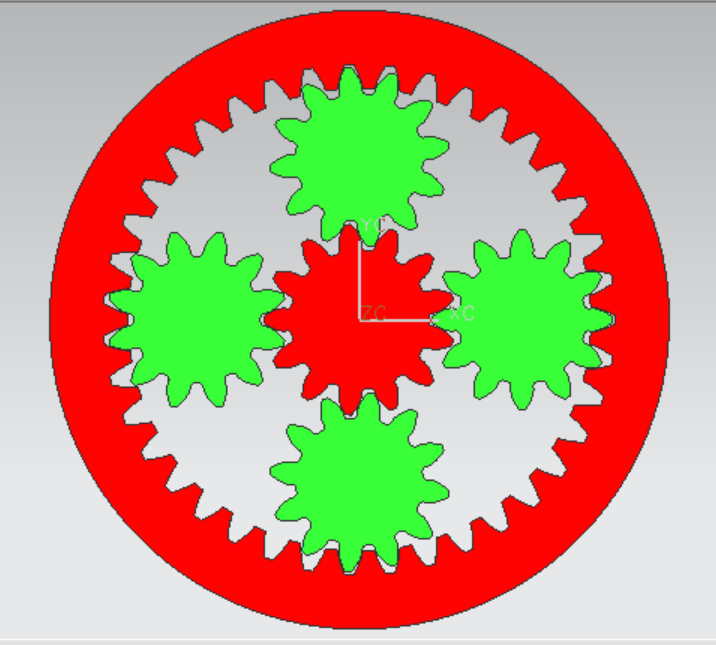

行星齿轮设计参数请教

2295184484

gdd 发表于 2022-5-20 19:03
这变位系数分配的极不合理

请教如何分配

gdd

2295184484 发表于 2022-5-20 19:14
请教如何分配

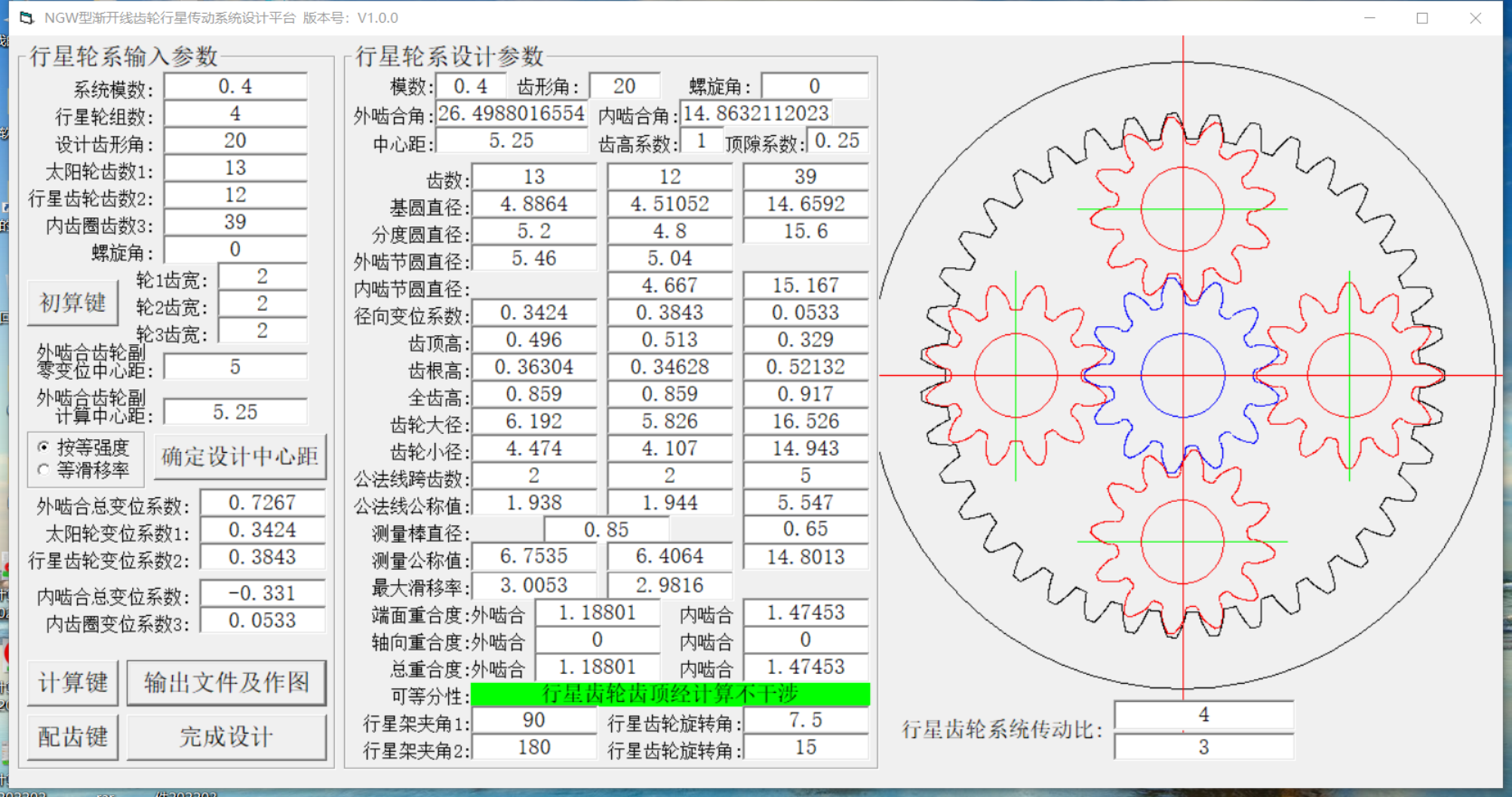

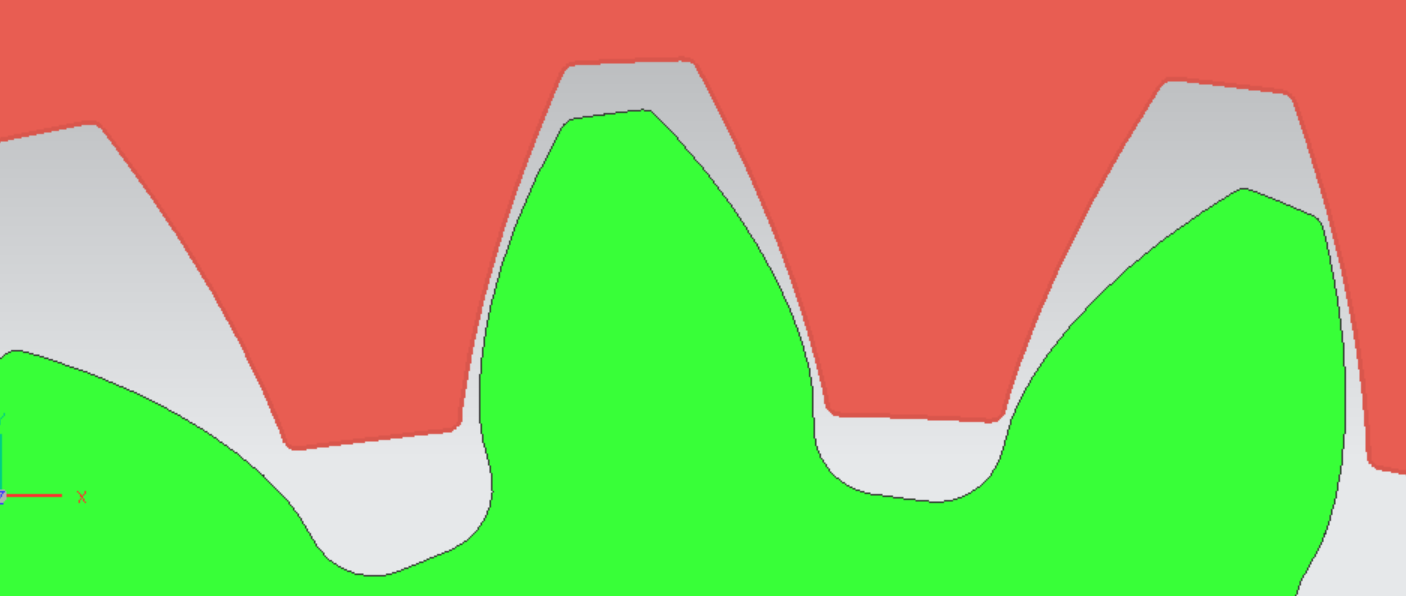

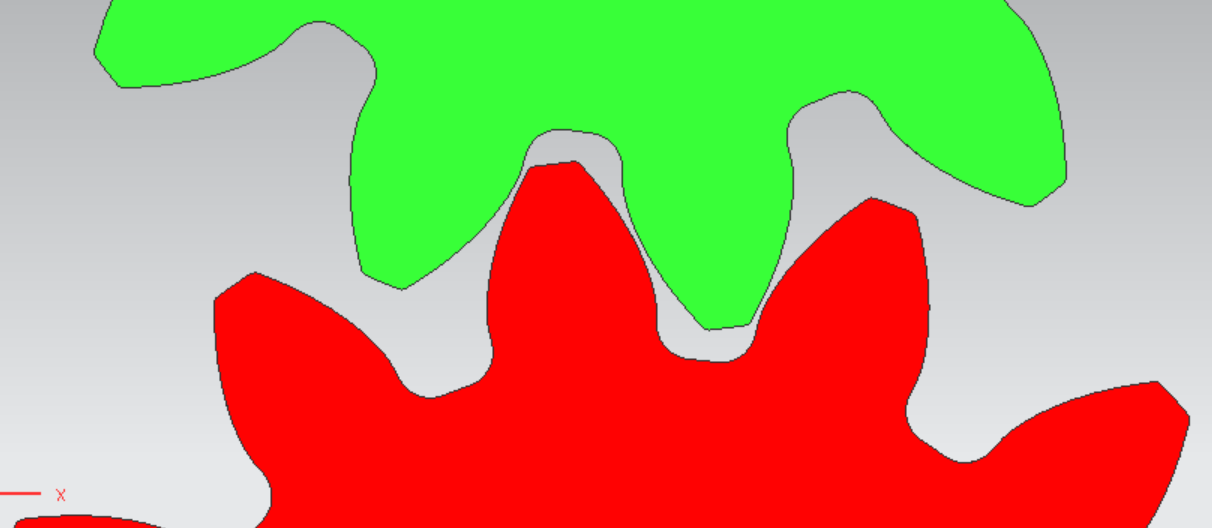

建议:
za=13    xa=0.3969
zc=12    xc=0.4287
zb=38    xb=0.6397(齿圈的顶隙系数建议0.25)
a=5.28

飞翔新莞人家

woodee 发表于 2022-5-20 18:23
三楼飞翔新莞人家先生给出的建议参数，倒是对效率和耐磨，有一定改善：

谢谢吴老师的评价

2295184484

gdd 发表于 2022-5-20 19:03
这变位系数分配的不合理呀，

建议:

变为变大，重合度降低好多

hyfjy

感觉稍调整一下齿数，性能可能会有明显提高。

gdd

2295184484 发表于 2022-5-21 15:32
变为变大，重合度降低好多

有1.1以上，要想高的重合度要牺牲齿根强度，而且滑动率会不合理哦。

2295184484

gdd 发表于 2022-5-23 17:53
有1.1以上，要想高的重合度要牺牲齿根强度，而且滑动率会不合理哦。

现在这组参数是行星轮齿根强度不够

gdd

2295184484 发表于 2022-5-23 18:58
现在这组参数是行星轮齿根强度不够

你说你那组还是我给你的那组

gdd

2295184484 发表于 2022-5-23 18:58
现在这组参数是行星轮齿根强度不够

我不知道你的输出性能、齿轮的宽度、所用的材料以及热处理，没办法给你校核强度

wkkkl

hyfjy 发表于 2022-5-21 17:18
感觉稍调整一下齿数，性能可能会有明显提高。

老师们请教一下，性能大概从那些方面去评价的？
