行星齿轮设计参数请教

2295184484 · 发表于 2022-5-20 10:55

您需要登录才可以下载或查看，没有账号？注册

x

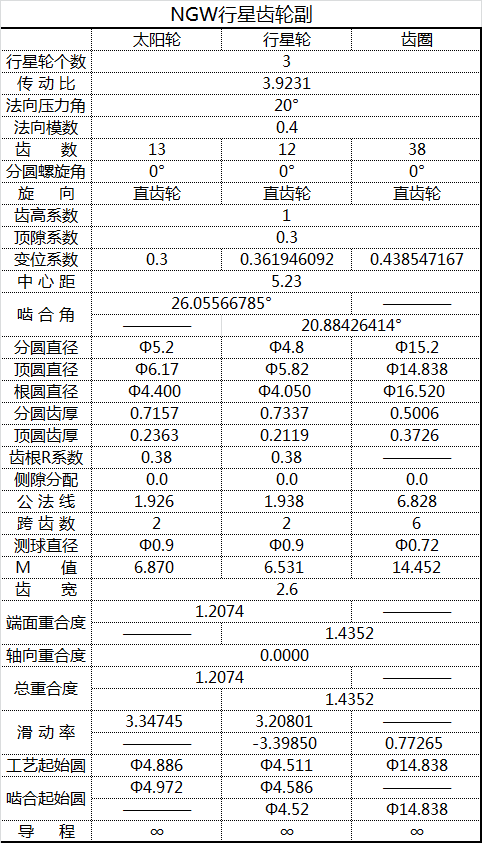

大家上午好！下图是我的ngw行星齿轮设计参数，请教是否有设计问题？

woodee · 发表于 2022-5-20 14:35

几个轮的齿数都偏少，调整参数显得捉襟见肘。

短时间工作，凑合能用。

从公法线和M值看，侧隙选的偏大了，特别是齿圈，侧隙分配最少有0.085，加上行星轮的最小侧隙分配0.064，齿圈和行星轮之间的侧隙最少有0.149。
这对于0.4模数来讲，实在是太大了。

飞翔新莞人家 · 发表于 2022-5-20 16:12

中心距要可以调到5.25，或许会好些
变位系数分别为：0.3503；0.3764；0.5058
至于侧隙，如果考虑到因热膨胀、水和润滑油而引起的尺寸变化以及成型时的尺寸公差，则塑
料齿轮的齿隙应比金属的更大。(楼主也没注明材料)

woodee · 发表于 2022-5-20 16:36

飞翔新莞人家发表于 2022-5-20 16:12
中心距要可以调到5.25，或许会好些
变位系数分别为：0.3503；0.3764；0.5058
至于侧隙，如果考虑到因热膨 ...

有可能是滚齿加工的小模数金属齿轮，做的微型行星减速器。

即便考虑塑胶的热膨胀，一般给0.1~0.15Mn的侧隙，也就是0.05左右的侧隙，也就够了。

2295184484 · 发表于 2022-5-20 16:40

飞翔新莞人家发表于 2022-5-20 16:12
中心距要可以调到5.25，或许会好些
变位系数分别为：0.3503；0.3764；0.5058
至于侧隙，如果考虑到因热膨 ...

感谢建议

2295184484 · 发表于 2022-5-20 16:41

woodee 发表于 2022-5-20 16:36
有可能是滚齿加工的小模数金属齿轮，做的微型行星减速器。

即便考虑塑胶的热膨胀，一般给0.1~0.15Mn ...

吴老师说对了，就是金属的，行星减速箱虚位与中心距无关，所以我只能调齿厚

yzgys · 发表于 2022-5-20 17:18

2295184484 发表于 2022-5-20 16:41
吴老师说对了，就是金属的，行星减速箱虚位与中心距无关，所以我只能调齿厚

有点好奇，金属材质是粉末冶金的还是机加工的？

0.4模数可以选择粉末冶金工艺了

2295184484 · 发表于 2022-5-20 17:42

yzgys 发表于 2022-5-20 17:18
有点好奇，金属材质是粉末冶金的还是机加工的？

0.4模数可以选择粉末冶金工艺了

不锈钢材料

woodee · 发表于 2022-5-20 18:23

2295184484 发表于 2022-5-20 16:41
吴老师说对了，就是金属的，行星减速箱虚位与中心距无关，所以我只能调齿厚

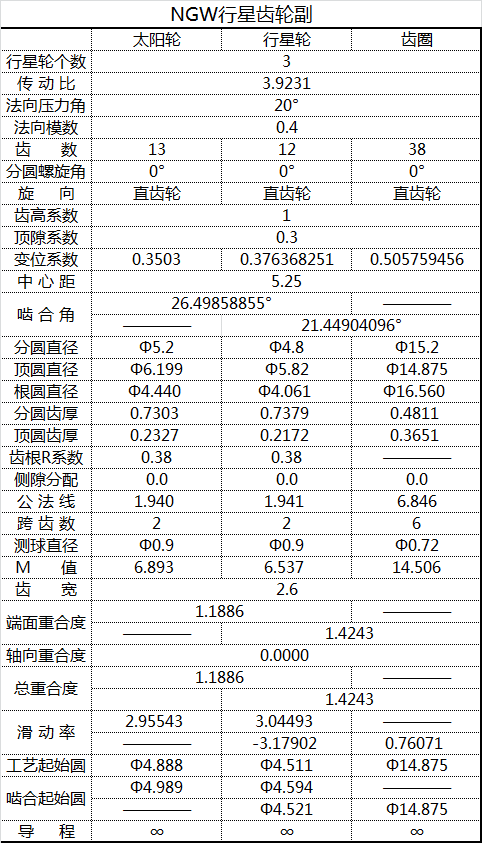

三楼飞翔新莞人家先生给出的建议参数，倒是对效率和耐磨，有一定改善：

gdd · 发表于 2022-5-20 19:03

这变位系数分配的不合理呀，

建议:
za=13 xa=0.3969
zc=12 xc=0.4287
zb=38 xb=0.6397(齿圈的顶隙系数建议0.25)
a=5.28
