KS中滑动曲线

sk05112chen · 发表于 2022-4-8 17:07

您需要登录才可以下载或查看，没有账号？注册

x

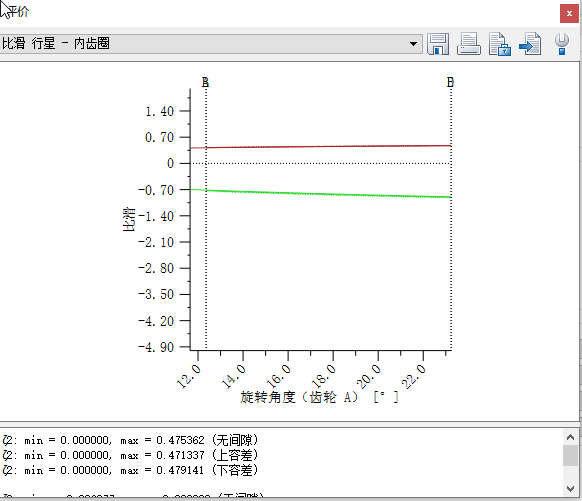

行星与内齿圈的滑动曲线，这种不相交，是什么意思，求解

zengxiaodong · 发表于 2022-4-8 19:58

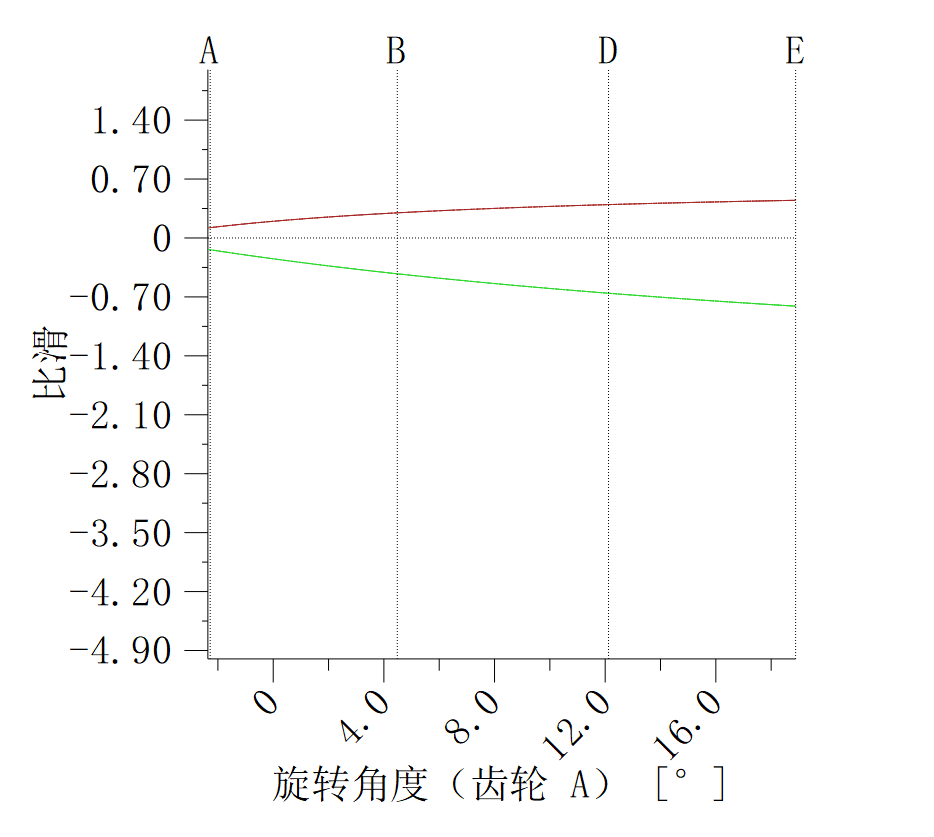

这是节点位置在啮合区之外的情形。

sk05112chen · 发表于 2022-4-9 08:33

zengxiaodong 发表于 2022-4-8 19:58
这是节点位置在啮合区之外的情形。

这种情况有什么问题吗？或者说是不算优化的结果

zengxiaodong · 发表于 2022-4-9 08:48

没有问题啊，算是优化的结果。

zengxiaodong · 发表于 2022-4-9 15:47

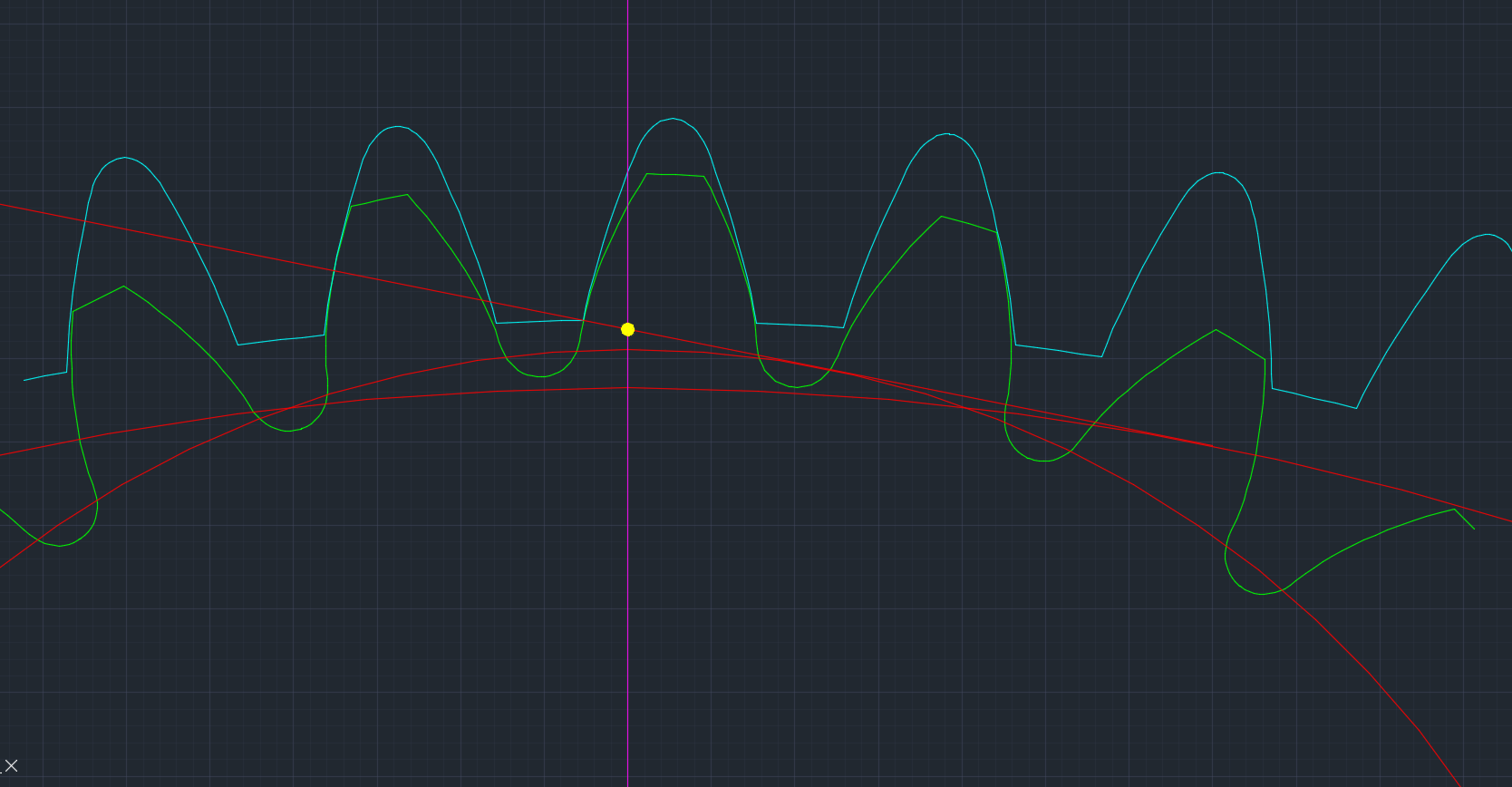

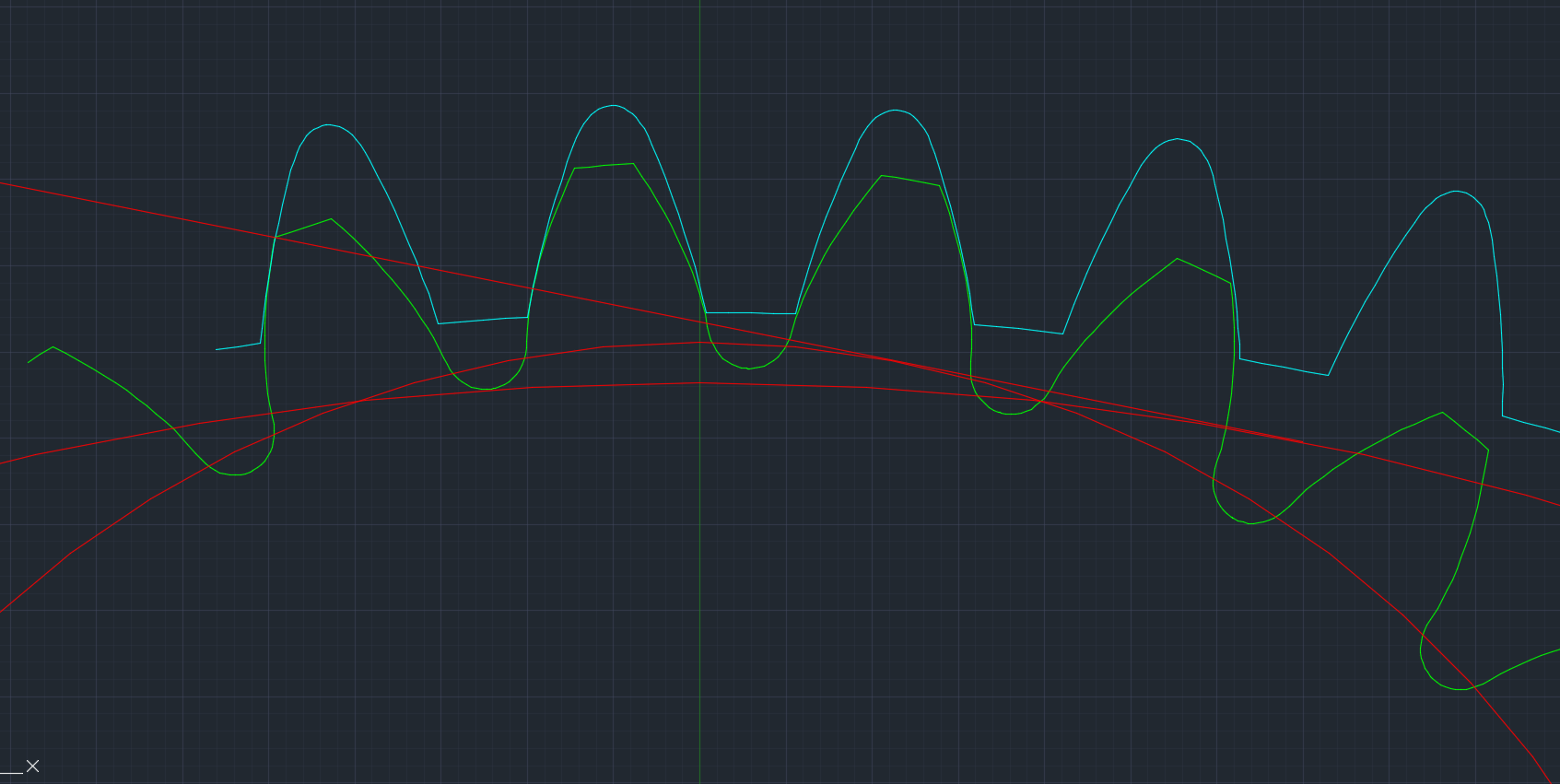

小齿轮主动，2个齿轮都是逆时针运转
进啮点、脱啮点、节点（黄色）情况

可参考这个帖子
https://www.gearbbs.com/forum.php?mod=viewthread&tid=264763


zengxiaodong · 发表于 2022-4-10 15:49

你这两对内外啮合的齿轮，端面重合度都是非常接近1.0

sk05112chen · 发表于 2022-4-12 08:22

zengxiaodong 发表于 2022-4-10 15:49
你这两对内外啮合的齿轮，端面重合度都是非常接近1.0

斜齿轮，端面重合度小，应该没什么问题吧?

zengxiaodong · 发表于 2022-4-12 08:42

sk05112chen 发表于 2022-4-12 08:22
斜齿轮，端面重合度小，应该没什么问题吧?

没什么问题，很好！

刘珊珊 · 发表于 2022-4-20 13:08

感谢分享

zengxiaodong · 发表于 2022-4-20 15:01
