ISO 6336-3，2019和2006版本中关于螺旋角系数的对比。求解？

魔力仿真 · 发表于 2022-3-3 15:47

您需要登录才可以下载或查看，没有账号？注册

x

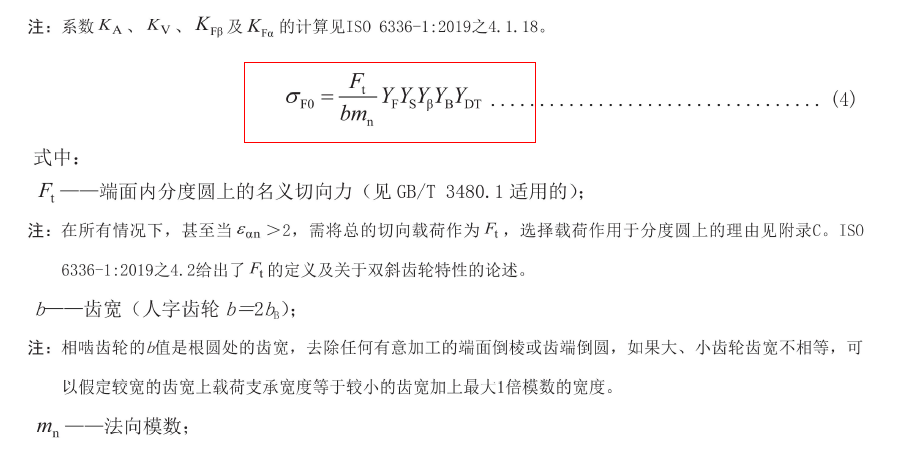

2019版的螺旋角系数计算公式完全变反了？哪位大神解读下;

理论上来说不应该取小于1的值吗，螺旋线有增强作用，使实际应力偏小

wucy1015 · 发表于 2022-3-4 14:46

主要是因为这这些年做了大量的对比实验，在新标准里面对螺旋角影响系数进行了修正。

zengxiaodong · 发表于 2022-3-4 15:00

螺旋角大于30度的话，就按照30度进行计算，但是纵向重合度按照实际进行计算？
按照螺旋角系数的图，显然纵向重合度也是按照30度计算，才能使得系数在大于30度以后成为一条水平线。

wucy1015 · 发表于 2022-3-4 15:19

zengxiaodong 发表于 2022-3-4 15:00
螺旋角大于30度的话，就按照30度进行计算，但是纵向重合度按照实际进行计算？
按照螺旋角系数的图，显然纵 ...

我的理解是：只是在计算这个系数的时候，螺旋角最大算到30度，即使在螺旋角大于30度的情况下，这个系数也按照30度螺旋角时的来取值了。
在其他要用到轴向重合度的地方，仍然按照实际的螺旋角来计算轴向重合度。

魔力仿真 · 发表于 2022-3-7 09:01

wucy1015 发表于 2022-3-4 14:46
主要是因为这这些年做了大量的对比实验，在新标准里面对螺旋角影响系数进行了修正。

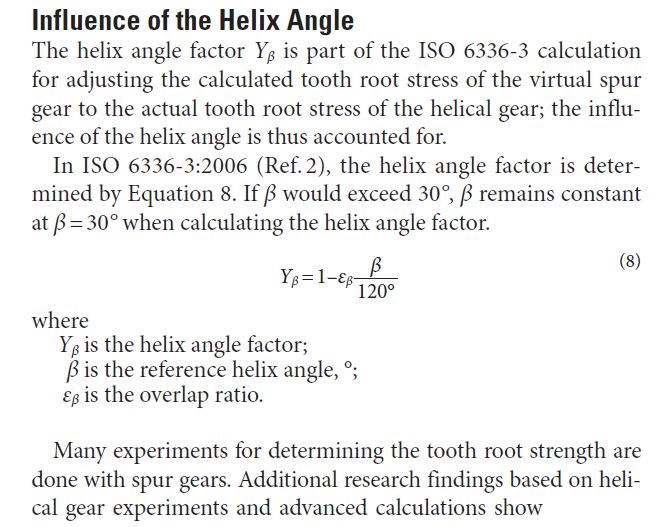

谢谢回复，麻烦说下这个截图的出处？

魔力仿真 · 发表于 2022-3-7 09:08

b3d4c5d6 发表于 2022-3-7 09:01
谢谢回复，麻烦说下这个截图的出处？

算了下，如果螺旋角30度，岂不是2019计算出来的因为这个影响因子（相差1.5）计算出来的应力相差了50%！

wucy1015 · 发表于 2022-3-7 10:54

b3d4c5d6 发表于 2022-3-7 09:01
谢谢回复，麻烦说下这个截图的出处？

FZG发表的一篇文章

ljpljh271410 · 发表于 2022-6-13 16:04

谢谢分享！！

wucy1015 · 发表于 2022-9-22 11:43

zengxiaodong 发表于 2022-3-4 15:00
螺旋角大于30度的话，就按照30度进行计算，但是纵向重合度按照实际进行计算？
按照螺旋角系数的图，显然纵 ...

温故而知新，我之前理解错了，
ISO6336 的适用范围里螺旋角只到30度。

jc123gear · 发表于 2023-8-18 16:13

越修正越大啊！
