齿轮端面倒棱Vericut验证ok

woodykissme · 发表于 2022-2-27 22:42

您需要登录才可以下载或查看，没有账号？注册

x

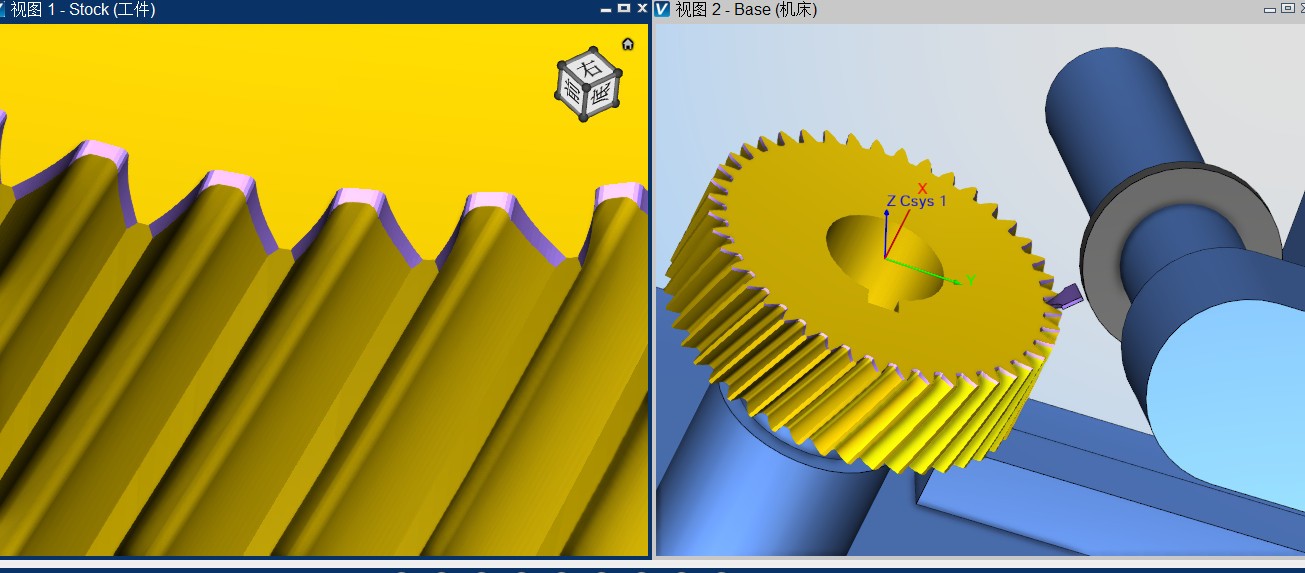

齿轮端面倒棱vericut模拟完成，与大家分享一下喜悦的心情。

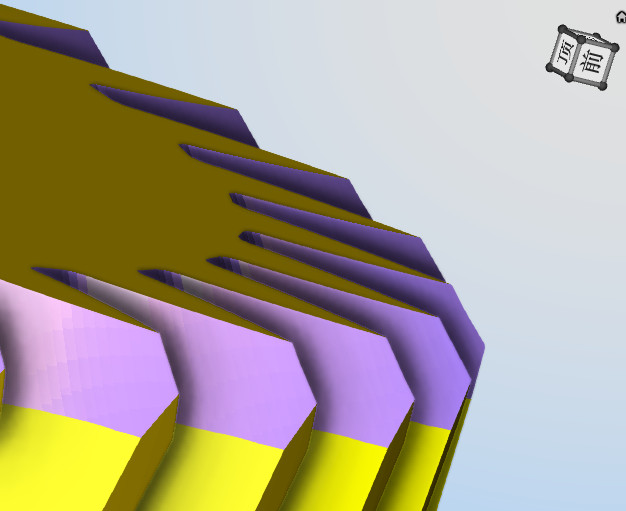

端面倒棱

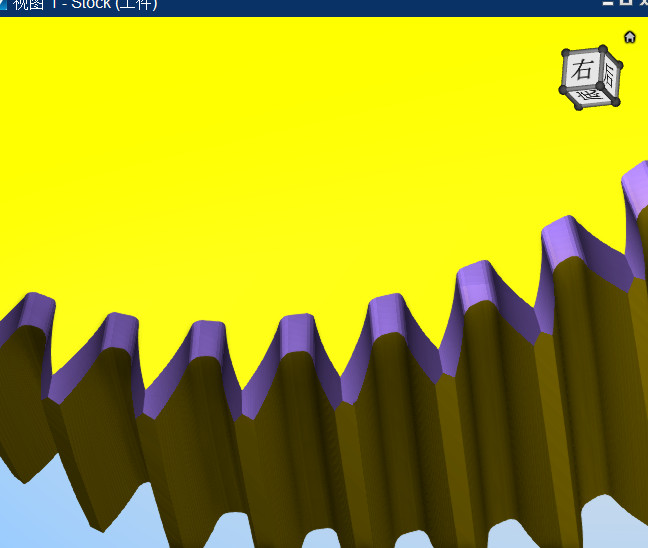

端面均匀

整个齿廓

woodykissme · 发表于 2022-2-27 22:43

直接在滚齿机上使用。

zengxiaodong · 发表于 2022-2-28 09:36

干得漂亮！

woodee · 发表于 2022-2-28 13:36

倒棱小一点，模拟看看。

woodykissme · 发表于 2022-2-28 13:41

woodee 发表于 2022-2-28 13:36
倒棱小一点，模拟看看。

嗯嗯，现在是按高度2mm做的，回头改到0.5mm。
这个帖子您给看看：https://www.gearbbs.com/forum.php?mod=viewthread&tid=399094 谢谢！

woodykissme · 发表于 2022-2-28 13:46

woodykissme 发表于 2022-2-28 13:41
嗯嗯，现在是按高度2mm做的，回头改到0.5mm这个帖子您给看看，https://www.gearbbs.com/forum.php?mod=vie ...

就是单头蜗杆建模问题：

在 ZI型蜗杆建模时，绘制端面齿廓（渐开线）是确定的，将端面廓形经行螺旋扫描得到zi型蜗杆。现在的问题是：蜗杆为单头，只知道齿厚为标准齿厚，怎么绘制端面齿廓的两条渐开线呢，按斜齿轮的话，分度圆的齿厚，或者齿槽宽怎么确定？

woodykissme · 发表于 2022-2-28 23:28

小一点的倒角，下一步精确比对

chen1019 · 发表于 2022-3-2 15:53

woodee 发表于 2022-2-28 13:36
倒棱小一点，模拟看看。

你好，想请教一下螺伞齿轮不同批次互配问题。

woodee · 发表于 2022-3-2 18:15

woodykissme 发表于 2022-2-28 23:28
小一点的倒角，下一步精确比对

不错！！

woodee · 发表于 2022-3-2 18:24

chen1019 发表于 2022-3-2 15:53
你好，想请教一下螺伞齿轮不同批次互配问题。

你好！
我对切削加工螺伞不熟，一直以来主要搞模腔成型的螺伞精确模型。
在建模过程中，是通过修形曲线的幂函数方次，来试图抵消热处理变化的影响。
这跟螺伞切削加工中，靠调节机床参数来保证啮合，思路还是有很大不同的。
所以抱歉了。
