蜗杆斜齿轮螺旋角

1489563506 · 发表于 2021-9-26 13:52

您需要登录才可以下载或查看，没有账号？注册

x

各位：

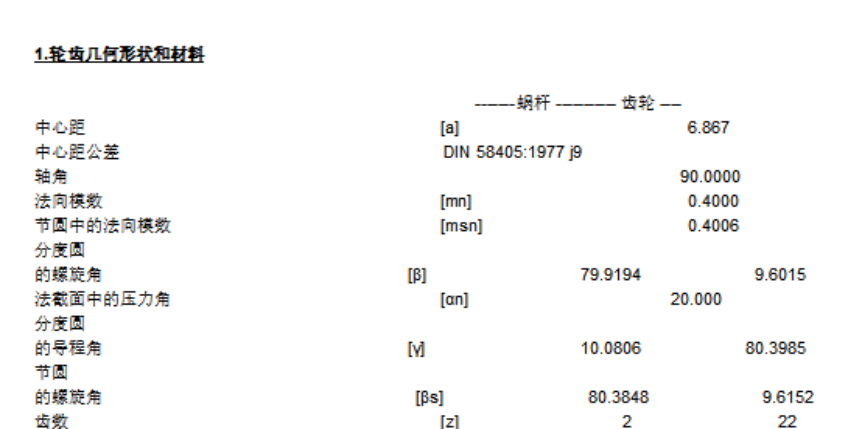

怎样理解kisssoft2018蜗杆斜齿轮报告中的分度圆螺旋角与导程角？为何二者不同

1489563506 · 发表于 2021-9-26 13:59

不一样？？

zshmail · 发表于 2021-9-29 14:51

圆柱面上，圆柱螺旋线的切线与通过切点的圆柱面直母线之间所夹的锐角，称为螺旋角。

蜗杆导程角是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角。

从以上定义可以看出，螺旋角是齿走向与轴线的夹角，导程角是齿走向与横截面的夹角，两个角是互余的关系。

1489563506 · 发表于 2021-9-29 15:49

结果显示：导程角10.0806，螺旋角9.6015

woodee · 发表于 2021-9-30 02:06

79.9194+10.0806=90

9.6015+80.3985=90

zshmail · 发表于 2021-9-30 08:01

1489563506 发表于 2021-9-29 15:49
结果显示：导程角10.0806，螺旋角9.6015

你这个是分度圆上的，可以设计成不相等。

只需要节圆上相等即可。

飞翔新莞人家 · 发表于 2021-9-30 08:51

如果你一定要相等，就不要使用角变位设计。

1489563506 · 发表于 2021-10-5 07:01

理论上：导程角=螺旋角，机械手册上这么写的

1489563506 · 发表于 2021-10-5 08:15

比如二者做机加工，滚刀倾斜的应该是分度圆螺旋角，而不是节圆螺旋角

1489563506 · 发表于 2022-4-26 15:59

有知道滚齿机的螺旋角是分度圆还是节圆的螺旋角的大佬吗
